反饋到放大器輸入端的功率必須足以提供振蕩器輸出,放大器輸入,并克服電路損耗.振蕩器工作的確切頻率取決于振蕩器電路內的環路相位角度偏移.相角的任何凈變化都將導致輸出頻率的變化.由于有源晶體振蕩器的通常目標是提供基本上與變量無關的頻率,因此必須采用一些最小化凈相移的方法.也許最好的,當然最常見的最小化凈相移的方法是在反饋回路中使用石英晶體單元.

隨著施加頻率的變化,SMD石英晶體的阻抗發生顯著變化,所有其他電路元件可被認為具有基本恒定的電抗.因此,當在振蕩器的反饋回路中使用晶體單元時,晶體單元的頻率將自身調節,使得晶體單元呈現滿足環路相位要求的電抗.以下示出石英晶體單元的電抗與頻率的關系.

從圖2.0可以看出,石英晶體單元具有兩個零相位頻率.兩者中的第一個或更低的是串聯諧振頻率,通常縮寫為Fs.零相位的兩個頻率中的第二個或更高頻率是并聯或反諧振頻率,通?？s寫為Fa.串聯和并聯諧振頻率在振蕩器電路中都呈電阻性.在串聯諧振點處,電阻最小并且電流最大.在平行點處,電阻是最大的并且電流是最小的.因此,并聯諧振頻率不應該用作振蕩器電路的控制頻率.

通過在振蕩器電路的反饋回路中包括無功分量(通常是電容器),可以使石英晶振單元在沿串聯和并聯諧振點之間的線的任何點處振蕩.在這種情況下,振蕩頻率將高于串聯諧振頻率但低于并聯諧振頻率.由于增加電容產生的頻率高于串聯諧振頻率,因此通常稱為并聯頻率,盡管它低于真實的并聯頻率.

正如存在與石英晶體單元相關的兩個零相位頻率,存在兩個主振蕩器電路.這些電路通常由要使用的晶體單元的類型描述,即“串聯”或“并聯”.

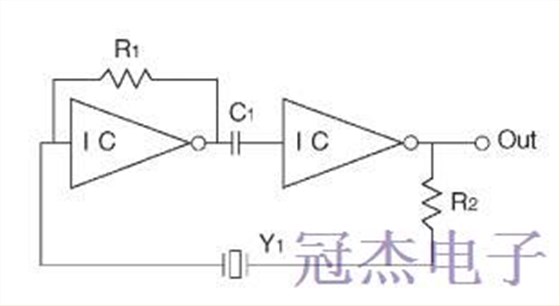

串聯諧振振蕩器電路使用設計為以其自然串聯諧振頻率工作的晶體.在這樣的電路中,反饋回路中將不存在電容器.串聯諧振振蕩器電路的使用主要是因?yàn)樗鼈兊脑?shù)量最少.然而,這些電路可以提供除通過晶體單元之外的反饋路徑.因此,在晶體故障的情況下,這種電路可以繼續以某個任意頻率振蕩.下面給出基本串聯諧振振蕩器電路的描述.

從圖3.0可以看出,如果需要調整,串聯諧振振蕩器電路不提供調節輸出頻率的方法.在上述電路中,電阻器R1用于偏置逆變器并使其在其線性區域中工作.該電阻還為逆變器提供負反饋.電容器C1是耦合電容器,用于阻止直流電壓.電阻器R2用于偏置晶體單元.該電阻強烈影響晶體單元看到的驅動電流,因此必須注意不要選擇太小的值.晶體單元Y1是串聯諧振晶體單元,被指定以所需頻率工作并具有所需的頻率容差和穩定性.
