產品簡介

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

產品詳情

進口OSC石英晶振,VCXO5032六腳振蕩器,CJ晶振

TXC晶振,壓控晶振,BR晶振,進口石英晶振,臺灣晶技TXC晶振為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。
有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
超小型、超低頻石英晶振晶片的邊緣處理技術:是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題,為壓電石英晶振行業的技術難題之一。具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使石英晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定。

進口OSC石英晶振,VCXO5032六腳振蕩器,CJ晶振

型號

符號

BR晶振

輸出規格

-

cmos

輸出頻率范圍

fo

50~200MHz

電源電壓

VCC

3.3V

頻率公差
(含常溫偏差)

f_tol

±0.5×10-6max.,±2.0×10-6max.

保存溫度范圍

T_stg

-55~+125

運行溫度范圍

T_use

-10~+70,-40~+85

消耗電流

ICC

60mA max. (fo170MHz)

待機時電流(#1引腳"L"

I_std

2.0μA max.

輸出負載

Load-R

15PF

波形對稱

SYM

45~55% [at outputs cross point]

0電平電壓

VOL

VCC-1.81~VCC-1.62V

1電平電壓

VOH

VCC-1.025~VCC-0.88V

上升時間下降時間

tr, tf

10ms max. [20~80% Output, OutputN]

差分輸出電壓

VOD1, VOD2

-

差分輸出誤差

VOD

-

補償電壓

VOS

-

補償電壓誤差

VOS

-

交叉點電壓

Vcr

-

OE端子0電平輸入電壓

VIL

VCC×0.3 max.

OE端子1電平輸入電壓

VIH

VCC×0.7 min.

輸出禁用時間

tPLZ

200ns

輸出使能時間

tPZL

10ms

周期抖動(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

總抖動(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)]

相位抖動

tpj

1ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz~5MHz fo40MHz,fo offset:12kHz~20MHz]

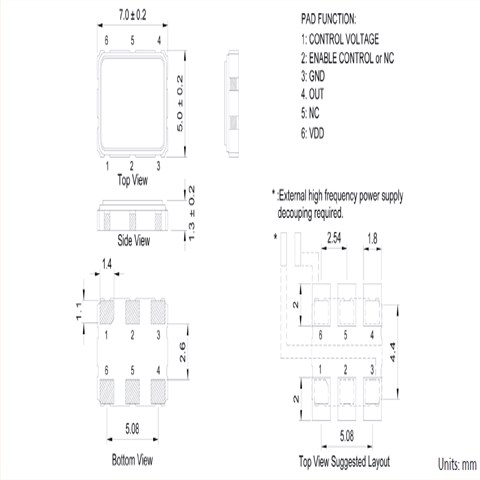

TXC_BR_7_5 CMOS VCXO

進口OSC石英晶振,VCXO5032六腳振蕩器,CJ晶振

進口OSC石英晶振,VCXO5032六腳振蕩器,CJ晶振

一般來說,石英晶體振蕩器微處理器的振蕩電路由考畢茲電路顯示派生如下:鎘和CG是外部負載電容,其中已建成的芯片組。(請參閱芯片組的規格)Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路,但僅用于具有高電源電路。TXC晶振,壓控晶振,BR晶振,進口石英晶振
一個穩定的振蕩電路需要的負電阻,其值應是進口SMD晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于?200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的。因此,這是非常重要的衡量負電阻(-R)以下說明:

20180724164622

線路連接的電阻(R)與晶體串聯(2)從起點到振蕩的停止點調整R的值。(3)振蕩期間測量R的值。(4)你將能夠獲得負電阻的值,|•R|= R +的Rr,和RR =晶振的阻力。附:所連接的電路的雜散電容,可能會影響測定值。如果石英進口晶振的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話,我們有三種方法來改善這樣的情況:降低外部電容(Cd和CG)的值,并采用其他晶振具有較低負載電容(CL)。采用具有較低電阻(RR)的晶振。使用光盤和CG的不等價的設計。我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。

進口OSC石英晶振,VCXO5032六腳振蕩器,CJ晶振

臺灣TXC晶振本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使7050六腳VCXO晶振環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則。TXC晶振,壓控晶振,BR晶振,進口石英晶振
臺灣TXC晶振勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是TXC晶體努力的方向,進口7050四腳晶體2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.TXC晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾。
TXC晶技晶振集團將有效率的使用自然資源和能源,以便從源頭減少7050mm壓控晶體振蕩器廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意. 所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.

進口OSC石英晶振,VCXO5032六腳振蕩器,CJ晶振
