產品簡介

頻率：3.2768 ~ 90.0MHz 尺寸：11.05*4.7mm 插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振

產品詳情

1XQJX

GL-1

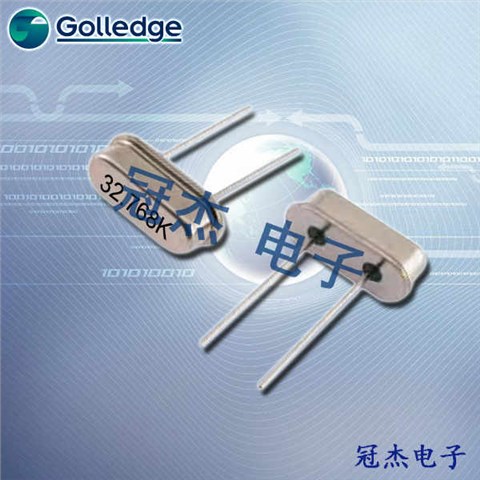

高利奇晶振,HC49-4H晶振,HC49-3H晶振，在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。

2GGCS

GL-2

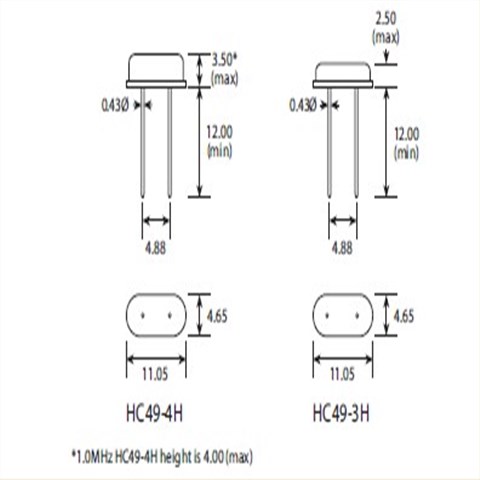

高利奇晶振規格	單位	HC49-4H & HC49-3H頻率范圍	石英晶振基本條件
標準頻率	f_nom	3.2768~ 90.0MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6(標準), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.ljbzc.com
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12pF ,16PF,18PF,20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

HC49-4H

4ZYSX

GL-4

石英晶振頻率輸出是目標頻率的三倍

這個問題的可能性相對較小。請確定的三次泛音調模式的頻率反饋是否大于基頻模式，由于放大電路的反饋大。當放大電路內置于芯片組此問題可能會發生。為了解決這個問題，請采用三次泛音模式晶振。
5-2。此外，放大電路，第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩。

系統故障是由于超大輸出波形的幅度。
6-1。請參照資料2.也可以提高終端石英晶振電容解決方案，然后檢查波形幅度是否得到改善。

7-1。請確定使用頻譜分析儀機中斷信號的頻率。我們可以發現存在的問題是根據頻率什么。
7-2。如果是從電源的交流信號，請檢查電源和信號的兩個理由的狀態是否是浮動的。請改為浮動，如果它不是。
7-3。如果信號具有高頻率，請使用以下方法：使用晶振外殼為接地。采用水晶較小C0。
增加電路，鎘和CG的外部電容，并采用晶體具有較高的負載電容CL。
7-4。請檢查周圍電路和PCB布局，如果上面的方法都沒有能夠解決您的問題。如果兩者都正常，那么請你聯系IC制造商探討其芯片組設計的不明信號的反應。改變周圍電路的設計只能緩解問題，而不是完全解決它。通常。這將是最好找出來的芯片組設計問題并解決它。高利奇晶振,HC49-4H晶振,HC49-3H晶振
