NSK晶振,陶瓷晶振,NRDZTACV晶振,NSK石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
對于貼片陶瓷晶振本身內置帶有負載電容的,我們都稱呼為帶電容陶瓷晶振,或者是ZTT陶瓷晶振,產品特性具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.高頻諧振器內建電容貼片 ZTTC 貼片 SMD 陶瓷諧振器的內置電容,而 ZTAC 則不含電容.ZTTC/ZTAC（與 Murata CSAC/CSTC 系列相容）的頻率范圍在 2.0MHz 至 50.00MHz,頻率公差為 ±0.5％.
|

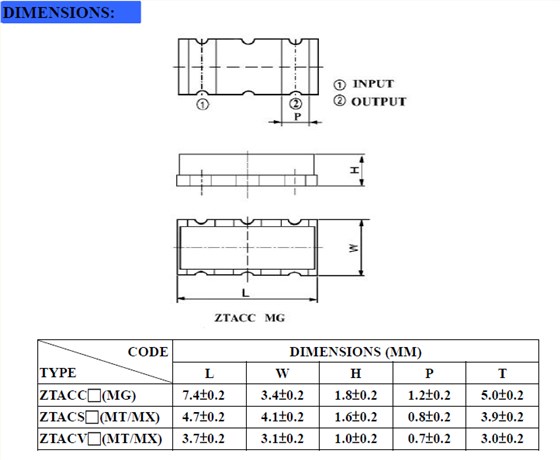

Model |
Frequency Range（MHz） |
Frequency Accuracy（25°C） |
Stability in Temperature （-20 ~+80°C） |
Operating Temperature (°C) |
Aging For Ten Years (%) |
|
NRDZTACC□MG |
2.00 ~ 6.99 |
±0.5% |
±0.3% |
20 ~ +80 |
±0.3 |
|
NRDZTACS□MT
NRDZTACV□MT |
7.00 ~ 13.00
8.00 ~ 13.00 |
±0.5% |
±0.3% |
20 ~ +80 |
±0.3 |
|
NRDZTACS□MX
NRDZTACV□MX |
13.0 ~ 50.00 16.00 ~ 50.00 |
±0.5% |
±0.3% |
20 ~ +80 |
±0.3 |
晶振產品使用每種產品時,請?jiān)谔沾删д褚?guī)格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的陶瓷晶振.但是為了陶瓷晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用陶瓷晶振所導致的不良不負任何責任.
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
