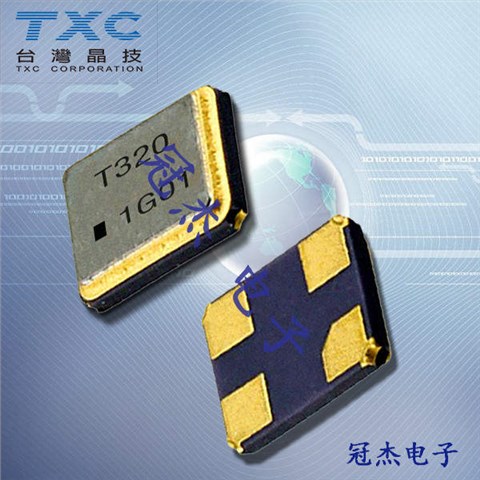

TXC晶振規格

單位

MHZ貼片晶振頻率范圍

石英晶振基本條件

標準頻率

f_nom

12.00MHZ~54.0MHZ

標準頻率

儲存溫度

T_stg

-40°C ～ +125°C

裸存

工作溫度

T_use

-40°C ～ +85°C

標準溫度

激勵功率

DL

200μW Max.

推薦:1μW ～ 100μW

頻率公差

f_— l

±50 × 10^-6(標準),
(±15 × 10^-6～ ±50 × 10^-6可用)

+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息, www.ljbzc.com

頻率溫度特征

f_tem

±30 × 10^-6/-20°C ～ +70°C

超出標準的規格請聯系我們.

負載電容

CL

8pF ,10PF,12PF,20PF

超出標準說明,請聯系我們.

串聯電阻(ESR)

R₁

如下表所示

-40°C — +85°C,DL = 100μW

頻率老化

f_age

±5 × 10^-6/ year Max.

+25°C,第一年
