產品簡介

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

產品詳情

小型SMD有源晶振,62.5MHZ中頻范圍晶振,FDSAS6062晶振

百利通亞陶晶,有源晶振,FDQ-2.5V晶振,貼片晶振,Double Data Rate (DDR) 同步動態隨機存取內存是用于計算機的內存等級。 Diodes 可為高可用性通訊與網絡設備(包括服務器、RAID 儲存裝置、工作站與刪除重復數據設備)以及醫療裝置與其他嵌入式系統的 DDR3、DDR2 和 DDR1 SRAM 提供頻率及切換組件。Diodes公司生產設施已達到 QS-9000、ISO-9001:2008、TS16949:2002 及 ISO 14001 認證的品質獎。Diodes 公司目前擁有 C-TPAT 認證。
5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.375V,2.5V,2.625V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
石英晶振的研磨技術:通過對晶振切割整形后的晶片進行研磨,使石英晶振的晶片達到(厚度/頻率)的一定范圍。石英晶振晶片厚度與頻率的關系為:在壓電晶體行業,生產晶振頻率的高低是顯示鴻星技術水平的一個方面,通過理論與實際相結合,累積多年的晶振研磨經驗,通過深入細致地完善石英晶振研磨工藝技術,注重貼片晶振研磨過程的各種細節,注重晶振所用精磨研磨設備的選擇;


小型SMD有源晶振,62.5MHZ中頻范圍晶振,FDSAS6062晶振

亞陶晶振規格

單位

FDQ-2.5V晶振

石英晶振基本條件

標準頻率

f_nom

1~156.25MHZ

標準頻率

電壓電源


2.375V,2.5V,2.625V


工作溫度

T_use

-40°C+85°C

標準溫度

激勵功率

DL

10~100μW Max.

推薦:10μW100μW

頻率公差

f_— l

±20~±50× 10-6(標準)

+25°C對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,www.ljbzc.com

頻率溫度特征

f_tem

±20~±50× 10-6/-40°C+85°C

超出標準的規格請聯系我們.

負載電容

CL

15PF

超出標準說明,請聯系我們.

小型SMD有源晶振,62.5MHZ中頻范圍晶振,FDSAS6062晶振

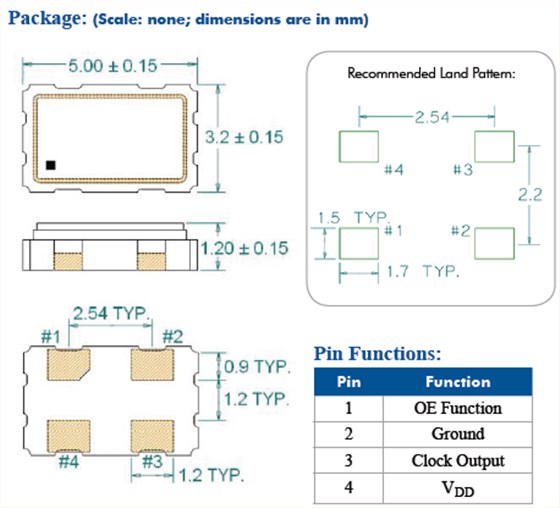

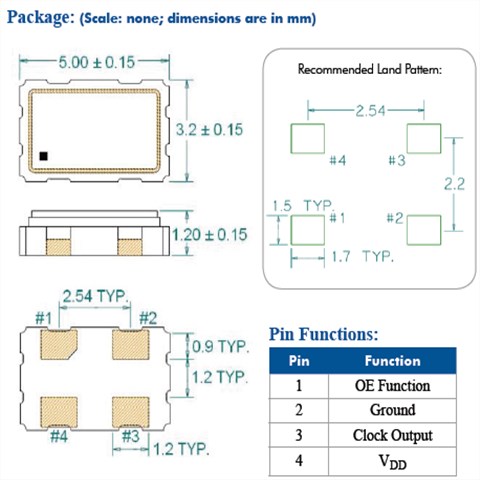

FDQ-2.5V 5.0-3.2 CMOS

小型SMD有源晶振,62.5MHZ中頻范圍晶振,FDSAS6062晶振

一般來說,進口OSC晶振微處理器的振蕩電路由考畢茲電路顯示派生如下:鎘和CG是外部負載電容,其中已建成的芯片組。(請參閱芯片組的規格)Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.百利通亞陶晶振,有源晶振,FDQ-2.5V晶振,貼片晶振

一個穩定的振蕩電路需要的負電阻,其值應是石英貼片晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于?200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的。因此,這是非常重要的衡量負電阻(-R)以下說明:

20180724164622

附:所連接的電路的雜散電容,可能會影響測定值。如果石英振蕩器的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話,我們有三種方法來改善這樣的情況:降低外部電容(Cd和CG)的值,并采用其他晶振具有較低負載電容(CL)。采用具有較低電阻(RR)的晶振。使用光盤和CG的不等價的設計。我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。

臺灣百利通亞陶晶振科技以臺灣晶振同業中最先進的技術,提供信息及通訊產業最可靠高階SMD有源石英晶體,石英晶振,有源晶振,壓控振蕩器, 時鐘晶體,壓電石英晶振產品,來取代進口晶振相關產品,以強化臺灣晶振信息暨通訊產業在全球之競爭力.百利通亞陶晶振晶體承諾所有的運作皆遵守本地國家的法律,并符合國際上所共同認知環保與社會責任的標準,成為一個創造股東最大權益、照顧員工、善盡社會責任的好公司.百利通亞陶晶振,有源晶振,FDQ-2.5V晶振,貼片晶振
臺灣亞陶晶振科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含5032M溫補振蕩器在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務.
亞陶百利通晶振減少污染物排放,對筆記本電腦晶振不可再生的資源進行有效利用。減少?gòu)U物的產生,對其排放的責任進行有效管理,有效地使用能源。通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全。提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正。
