產品簡介

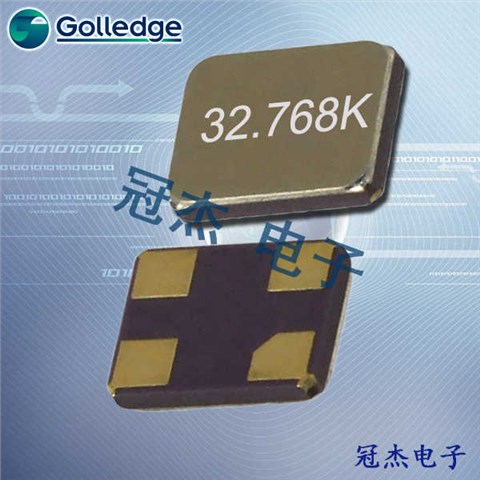

頻率：32.768KHZ 尺寸：3.2*2.5mm 有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 μA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要..

產品詳情

1XQJX

GL-1

高利奇晶振,32.768K晶振,GFO-3301晶振，貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。

2GGCS

項目	符號	規格說明	條件
輸出頻率范圍	f₀	32.768KHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	3.3 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CCMax.	ST終端
輸入電壓	V_IL	20 % V_CCMax.	ST終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

3CC

GL-3

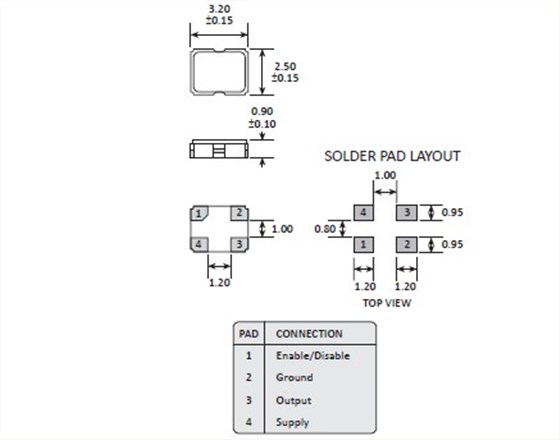

GFO-3301

4ZYSX GL-4

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值。當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時，指定的值這可能會導致問題例如：失真的輸出波形。特別是設置電抗，根據規范的負載阻抗。輸出頻率和輸出電平，當測量輸出頻率或輸出水平，晶體振蕩器調整的輸入阻抗，測量儀器的負載阻抗晶體振蕩器。當輸入阻抗的測量儀器，不同的負載阻抗的晶體振蕩器，測量輸出頻率或輸出水平高，阻抗阻抗測量可以忽略。

機械處理

當有源晶振發生外置撞擊時，任何石英晶體振蕩器在遭到外部撞擊時，或者產品不小心跌落時，強烈的外置撞擊都將會導致晶振損壞，或者頻率不穩定現象。不執行任何強烈的沖擊石英晶體振蕩器。

如果一個強大的沖擊已經給振蕩器確保

在使用前檢查其特點。
