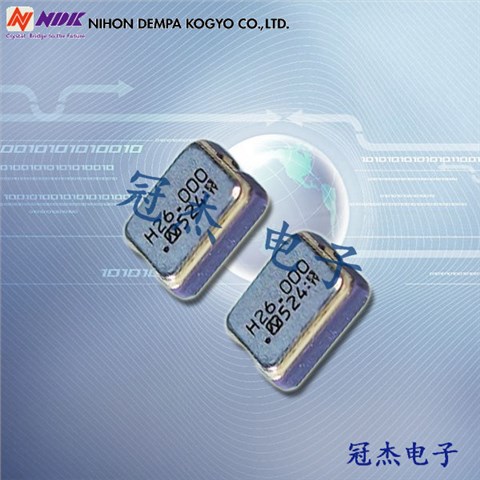

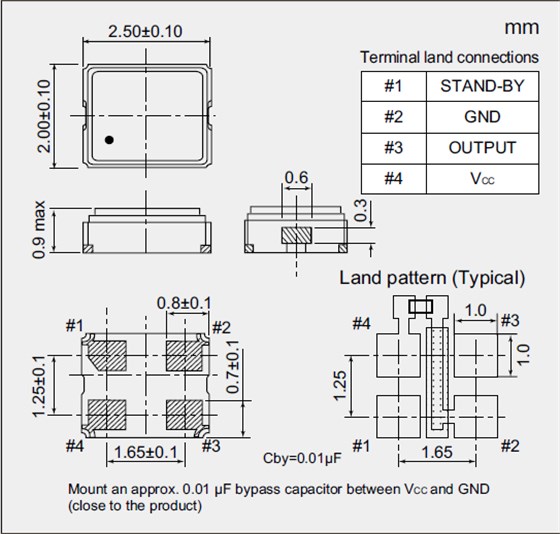

NDK晶振,貼片晶振,NZ2520SH晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要..
SMD晶振的真空封裝技術:是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一
項目 |
符號 |
規格說明 |
條件 |
輸出頻率范圍 |
f0 |
32.768KHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
1.60 V to 3.63 V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-55℃to +125℃ |
裸存 |
工作溫度 |
T_use |
G: -40℃to +85℃ |
請聯系我們查看更多資料http://www.ljbzc.com |
H: -40℃to +105℃ |
|||
J: -40℃to +125℃ |
|||
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCCMax. |
ST終端 |
VIL |
20 % VCCMax. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25 ℃, 初年度,第一年 |
石英晶振頻率輸出是目標頻率的三倍
這個問題的可能性相對較小。請確定的三次泛音調模式的頻率反饋是否大于基頻模式,由于放大電路的反饋大。當放大電路內置于芯片組此問題可能會發生。為了解決這個問題,請采用三次泛音模式晶振。筆記本電腦晶振,石英晶體諧振器,NZ2520SH晶振
5-2。此外,放大電路,第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩。
系統故障是由于超大輸出波形的幅度。
6-1。請參照資料2.也可以提高終端溫補晶振電容解決方案,然后檢查波形幅度是否得到改善。
7-1。請確定使用頻譜分析儀機中斷信號的頻率。我們可以發現存在的問題是根據頻率什么。
7-2。如果是從電源的交流信號,請檢查電源和信號的兩個理由的狀態是否是浮動的。請改為浮動,如果它不是。筆記本電腦晶振,石英晶體諧振器,NZ2520SH晶振
7-3。如果信號具有高頻率,請使用以下方法:使用貼片晶振外殼為接地。采用水晶較小C0。
增加電路,鎘和CG的外部電容,并采用晶體具有較高的負載電容CL。
7-4。請檢查周?chē)娐泛蚉CB布局,如果上面的方法都沒有能夠解決您的問題。如果兩者都正常,那么請你聯系IC制造商探討其芯片組設計的不明信號的反應。改變周?chē)娐返脑O(shè)計只能緩解問題,而不是完全解決它。通常。這將是最好找出來的芯片組設計問題并解決它。
NDK晶振,貼片晶振,NZ2520SH晶振

日本電波工業株式已經建立和正在推動一項中期計劃的具體減排目標,以減少二氧化碳的排放是全球變暖的原因。它也有助于減少(抑制)CO2排放量,通過使用最先進的技術,實現最小化,以及減少石英晶體諧振器,石英晶體的重量和功耗,以支持社會的需要。
日本電波工業株式NDK晶振的新概念的NDK晶振,溫補晶振,石英晶體振蕩器器件。通過貼片晶振,石英晶振等產品生命周期提高整體節能貢獻和環境績效的舉措。制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—石英晶體振蕩器這些是倡議的支柱。
制造業-環保生產—我們將介紹一些情況下,發現CO2排放量的產品生命周期使用環境LCA方法。筆記本電腦晶振,石英晶體諧振器,NZ2520SH晶振
日本電波工業株式NDK晶振所說的LCA指的是“生命周期評估”,它包括評估產品的壽命。在這里,產品的生命不僅僅是產品本身的制造階段,而是包括原料組成產品的零件/材料的開采階段,包括石英晶體,金屬面有源晶振,差分晶振,有源晶振產品的制造階段,銷售階段,包括到產品交付給用戶使用的階段,包括產品使用由用戶和維修/維護參與它,和處置階段,通過用戶廢棄產品回收,回收或處置。在ISO14000系列環境標準中也建立了國際標準。NDK晶振,貼片晶振,NZ2520SH晶振
