1XQJX GL-1

高利奇晶振,有源晶振,SCOCXOH晶振,SCOCXOWS晶振,SCOCXOWT晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果

2GGCS GL-2

項目	符號	規格說明	條件
輸出頻率范圍	f₀	1.2 MHz to 75 MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.60 V to 3.63 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CCMax.	ST終端
輸入電壓	V_IL	20 % V_CCMax.	ST終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

項目	符號	規格說明	條件
輸出頻率范圍	f₀	1.2 MHz to 75 MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.60 V to 3.63 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CCMax.	ST終端
輸入電壓	V_IL	20 % V_CCMax.	ST終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

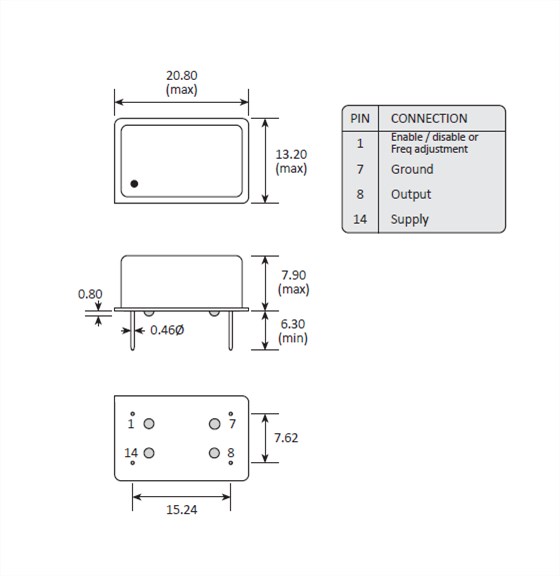

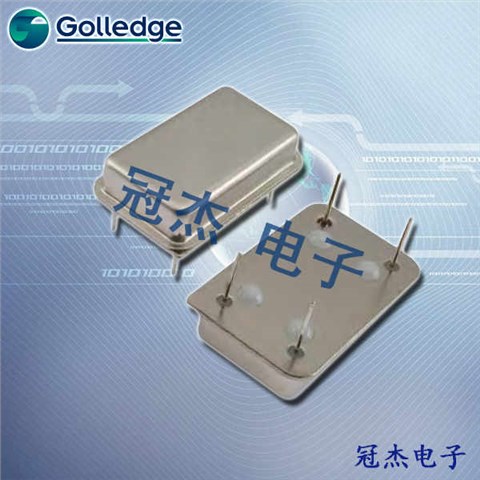

gtxo14 20.8-13.2 TCXO

4ZYSX

石英晶振頻率輸出是目標頻率的三倍

這個問題的可能性相對較小。請確定的三次泛音調模式的頻率反饋是否大于基頻模式，由于放大電路的反饋大。當放大電路內置于芯片組此問題可能會發生。為了解決這個問題，請采用三次泛音模式晶振。
5-2。此外，放大電路，第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩。

系統故障是由于超大輸出波形的幅度。
6-1。請參照資料2.也可以提高終端石英晶振電容解決方案，然后檢查波形幅度是否得到改善。

7-1。請確定使用頻譜分析儀機中斷信號的頻率。我們可以發現存在的問題是根據頻率什么。
7-2。如果是從電源的交流信號，請檢查電源和信號的兩個理由的狀態是否是浮動的。請改為浮動，如果它不是。
7-3。如果信號具有高頻率，請使用以下方法：使用晶振外殼為接地。采用水晶較小C0。
增加電路，鎘和CG的外部電容，并采用晶體具有較高的負載電容CL。
7-4。請檢查周圍電路和PCB布局，如果上面的方法都沒有能夠解決您的問題。如果兩者都正常，那么請你聯系IC制造商探討其芯片組設計的不明信號的反應。改變周圍電路的設計只能緩解問題，而不是完全解決它。通常。這將是最好找出來的芯片組設計問題并解決它

5HBFZ

GL-5 高利奇晶振環保理念

高利奇石英晶振公司通過BSI質量保證,獲得了ISO 9001:2015的認證.BSI是世界領先的認證機構之一.自我們于1996年在ISO 9002 - 1994的原始認證以來,每一項評估都顯示出一份清潔的健康法案,沒有不一致的情況.

作為世界領先的SMD晶振,貼片晶振, 石英晶體諧振器,石英晶體供應商,高利奇晶振公司敏銳地意識到我們的責任,確保我們的產品不受有害物質和高度關注的物質的影響,而且所有的部件材料都是由無沖突地區負責的.
