低抖動TCXO晶振|X1G0052310004|20MHz|5032mm|CMOS|TG5032CGN|3.3V，愛普生晶振型號 TG5032CGN，產品編碼：X1G0052310004，產品型號：TG5032CGN 20.000000MHz CAGHDA，是一款小體積晶振尺寸5.0x3.2x1.45mm小尺寸包（10墊），TCXO晶振，石英晶振，溫補晶體振蕩器，特點：超高穩定性（< 0.1 x 10-6），低相位噪聲，頻率范圍：10MHz到40MHz，輸出：CMOS，低抖動晶振，電源電壓： 2.375至3.63V，無鉛，符合歐盟RoHS的指令。該產品是CMOS的超高穩定溫度補償晶體振蕩器和利用晶體單元的基本振蕩器進行的裁剪正弦波輸出。這實現了頻率為10~40MHz的低相位噪聲，適用于包括小電池在內的參考時鐘。這使得該產品符合各種標準，包括GR-1244-CORE層3、G.8262.1、G.8273.2（A、B類）。

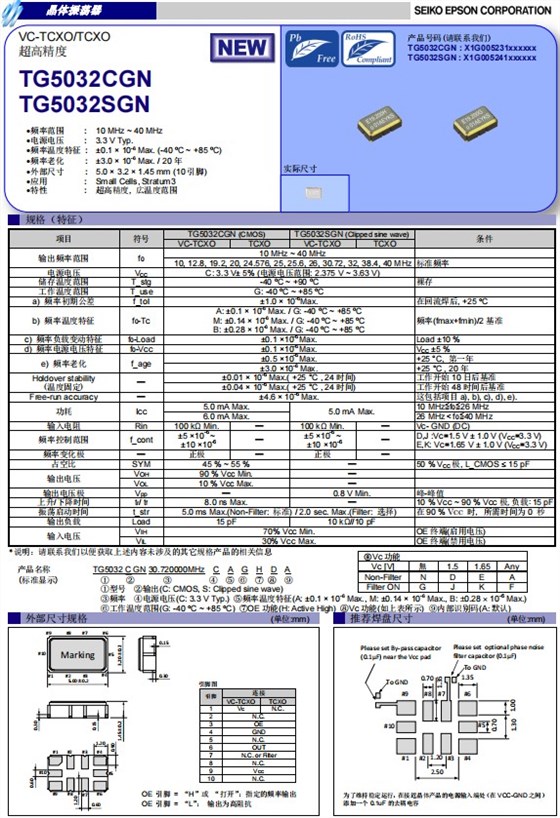

低抖動TCXO晶振|X1G0052310004|20MHz|5032mm|CMOS|TG5032CGN|3.3V，參數圖

項目	符號	TG5032CGN (CMOS)		TG5032SGN (Clipped sine wave)		條件
		VC-TCXO	TCXO	VC-TCXO	TCXO
輸出頻率范圍	f0	10 MHz ~ 40 MHz
		10, 12.8, 19.2, 20, 24.576, 25, 25.6, 26, 30.72, 32, 38.4, 40 MHz				標準頻率
電源電壓	VCC	C: 3.3 V± 5% (電源電壓范圍: 2.375 V ~ 3.63 V)
儲存溫度范圍	T_stg	-40 ºC ~ +90 ºC				裸存
工作溫度范圍	T_use	G: -40 ºC ~ +85 ºC
a)頻率初期公差	f_tol	±1.0 × 10-6Max.				在回流焊后, +25°C
b)頻率溫度特征	f0-TC	A: ±0.1 × 10-6 Max. / G: -40 ºC ~ +85 ºC M: ±0.14 × 10-6 Max. / G: -40 ºC ~ +85 ºC B: ±0.28 × 10-6 Max. / G: -40 ºC ~ +85 ºC				頻率(fmax+fmin)/2基準
c)頻率負載變動特征	f0-Load	±0.1 ×10-6 Max.				Load ±10 %
d)頻率電源電壓特征	f0-VCC	±0.1 ×10-6 Max.				VCC ±5 %
e)頻率老化	f_age	±0.5 ×10-6 Max.				+25 °C,第一年
		±3.0 ×10-6 Max.				+25 °C , 20年
Holdover stability	―	±0.01 × 10-6 Max.( +25 °C , 24時間)				工作開始10日后基準
(溫度固定)		±0.04 × 10-6 Max.( +25 °C , 24時間)				工作開始48時間后基準
Free-run accuracy	―	±4.6 × 10-6 Max.				這包括項目a), b), c), d), e).
功耗	ICC	5.0 mA Max.		5.0 mA Max.		10 MHz≦f0≦26 MHz
		6.0 mA Max.				26 MHz＜f0≦40 MHz
輸入電阻	Rin	100 kΩ Min.	―	100 kΩ Min.	―	VC- GND (DC)
頻率控制范圍	f_cont	±5 ×10-6 ~ ±10 ×10-6	―	±5 ×10-6 ~ ±10 ×10-6	―	D,J :VC=1.5 V ± 1.0 V (VCC=3.3 V) E,K: VC=1.65 V ± 1.0 V (VCC=3.3 V)
頻率變化極	―	正極	―	正極	―
占空比	SYM	45 % ~ 55 %		―		50 % VCC極, L_CMOS£15 pF
輸出電壓	VOH	90 % Vcc Min.		―
	VOL	10 % Vcc Max.		―
輸出電壓極	Vpp	―		0.8 V Min.		峰-峰值
上升/下降時間	tr/ tf	8.0 ns Max.		―		10 % VCC ~ 90 % VCC極,負載:15 pF
振蕩啟動時間	t_str	5.0 ms Max.(Non-Filter:標準) / 2.0 sec. Max.(Filter:選擇)				在90 %VCC時，所需時間為0秒
輸出負載	Load	15 pF		10 kΩ//10 pF
輸入電壓	VIH	70% VCC Min.				OE終端(啟用電壓)
	VIL	30% VCC Max.				OE終端(禁用電壓)

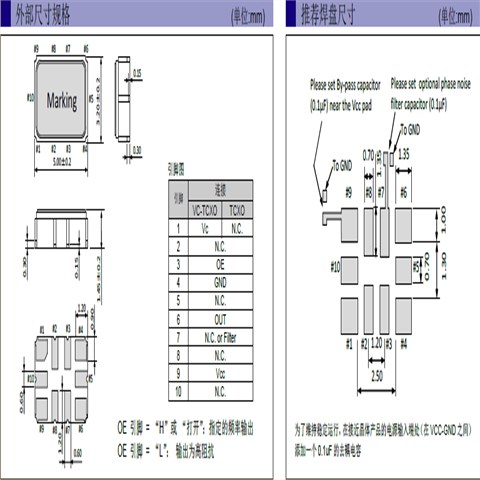

低抖動TCXO晶振|X1G0052310004|20MHz|5032mm|CMOS|TG5032CGN|3.3V，尺寸圖

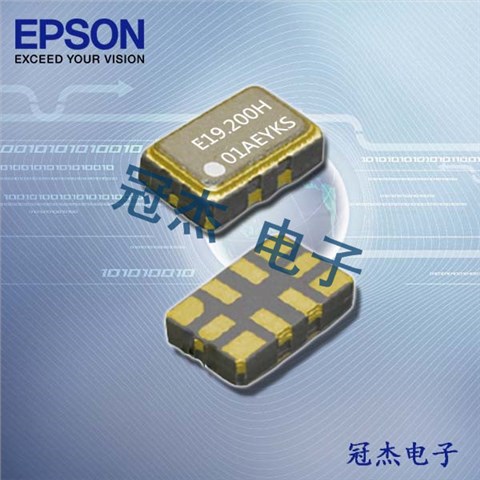

低抖動TCXO晶振|X1G0052310004|20MHz|5032mm|CMOS|TG5032CGN|3.3V

TG5032CGN溫補晶振特征：

頻率范圍：10MHz至40MHz
輸出波形：CMOS有源晶振
電源電壓：3.3V類型。
頻率/溫度特性：±0.1×10-6最大值（-40°C至+85°C）
頻率老化：±3.0×10-6最大/20年
外部尺寸：5.0×3.2×1.45mm（10個墊子）
超高穩定性，寬溫度范圍
應用：小型蜂窩、Stratum3、SyncE、IEEE1588，網絡系統等

石英晶振廠家	型號	頻率	尺寸	輸出波形	電壓
X1G0052310004	TG5032CGN	20.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310005	TG5032CGN	24.576000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310009	TG5032CGN	25.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310010	TG5032CGN	24.576000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310011	TG5032CGN	25.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310012	TG5032CGN	12.800000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310013	TG5032CGN	20.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310015	TG5032CGN	20.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310016	TG5032CGN	25.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310017	TG5032CGN	10.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310019	TG5032CGN	10.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310020	TG5032CGN	10.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310023	TG5032CGN	25.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310025	TG5032CGN	10.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310026	TG5032CGN	40.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310027	TG5032CGN	40.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310028	TG5032CGN	20.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310029	TG5032CGN	40.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310030	TG5032CGN貼片晶振	38.880000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310031	TG5032CGN	38.880000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310032	TG5032CGN	19.200000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	2.700 to 3.000 V
X1G0052310033	TG5032CGN	19.200000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310034	TG5032CGN	20.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310035	TG5032CGN	25.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310036	TG5032CGN	19.440000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310037	TG5032CGN	30.720000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310039	TG5032CGN	24.576000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310041	TG5032CGN	40.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310042	TG5032CGN	10.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310043	TG5032CGN	10.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310044	TG5032CGN	40.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310046	TG5032CGN	10.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310047	TG5032CGN	24.576000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310048	TG5032CGN	40.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	2.375 to 2.625 V
X1G0052310049	TG5032CGN	25.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
X1G0052310050	TG5032CGN	26.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	3.135 to 3.465 V
