首頁 美國CTS晶振

CTS晶振,有源晶振,637晶振

CTS晶振,有源晶振,637晶振CTS晶振,有源晶振,637晶振

產品簡介

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.


產品詳情

SMD晶振,7050晶振,637晶振CTS晶振,有源晶振,637晶振,7050mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

與其它電子元件相似,石英晶體振蕩器亦采用愈來愈小型的封裝。通常,較小型的器件比較大型的表面貼裝或穿孔封裝器件更昂貴。所以,小型封裝的石英晶振往往要在性能、輸出選擇和頻率選擇之間作出折衷。我們的石英晶體振蕩器有插件晶振(DIP)、貼片晶振(SMD)封裝,插件晶振如長方形的DIP14封裝,正方形的DIP8插件晶振封裝等,貼片晶振有7.0*5.0mm貼片晶振、6.0*3.5mm貼片晶振,5.0*3.2mm貼片晶振,3225貼片晶振,2.5*2.0mm貼片晶振等封裝。

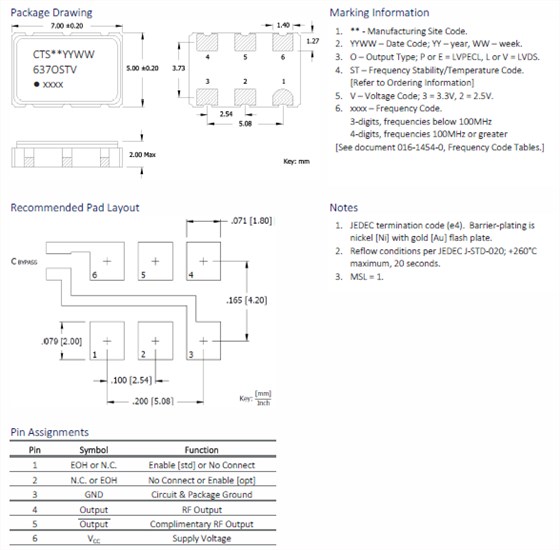

SMD晶振,7050晶振,637晶振

型號

參數

輸出頻率范圍

10-320MHZ

標準頻率

16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz

電源電壓范圍

+2.5v~+5.0V

電源電壓(Vcc

+2.5V/+3.3V/+5.0V

消耗電流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

待機時電流

-

輸出電壓

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

輸出負載

10kΩ//10pF

頻率穩定度

常溫偏差

±1.5×10-6max.After 2 reflows

溫度特性

±0.5×10-6,±2.5×10-6max./-30?+85
±0.5×10-6,±2.5×10-6max./-40
?+85Option

電源電壓特性

±0.2×10-6max.VCC±5%

負載變化特性

±0.2×10-6max.10kΩ//10pF±10%

長期變化

±1.0×10-6max./year

頻率控制

控制靈敏度

-

頻率控制極性

-

啟動時間

2.0ms max.

SMD晶振,7050晶振,637晶振

SMD晶振,7050晶振,637晶振

SMD晶振,7050晶振,637晶振

1.操作

請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。

2.使用環境(溫度和濕度)

請在規定的溫度范圍內使用石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。SMD晶振,7050晶振,637晶振

晶振/石英晶體諧振器

激勵功率

在晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?。SMD晶振,7050晶振,637晶振

負極電阻

除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加。

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整,可能只會導致不正常的振蕩。在使用之前,請指明該振動電路的負載電容。

CTS晶振,有源晶振,637晶振

SMD晶振,7050晶振,637晶振

CTS晶振在有源晶振“制造、使用、有效利用、再利用”這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處。
CTS晶振集團運用ISO14001環境管理壓電石英晶體系統進行環境管理,盡最大可能減小業務活動對環境造成的負擔,并通過業務發展推進環境改善。
CTS晶振集團為確保安全、提高保護預防措施、壓控晶振的可靠性以及職業安全,確保職業健康與環境的優越性,7050mm貼片晶振通過正式的管理評審和對健康、安全和環境實施效果的持續改進,保護人群及財產與環境。SMD晶振,7050晶振,637晶振

CTS晶振集團建立一種可測量的發展和改進的目標指標,定期進行內審和管理評審。在現有的CTS帶電壓貼片晶振或新生的各種活動中不斷監測和改進環境績效。通過對石英晶振生產活動的持續改進和促進對低效或無效的環境法律法規進行合理化轉變,努力提高環境管理中資本的效力。CTS晶振,有源晶振,637晶振

SMD晶振,7050晶振,637晶振
