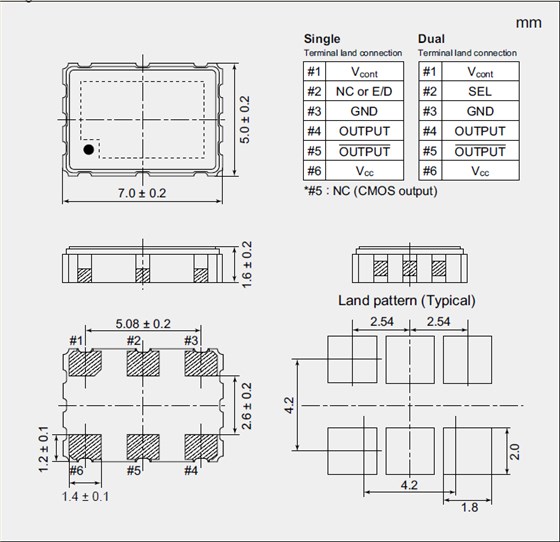

NDK晶振,貼片晶振,NV7050S晶振

NDK晶振,貼片晶振,NV7050S晶振NDK晶振,貼片晶振,NV7050S晶振

產品簡介

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

產品詳情

有源晶振,金屬面晶振,NV7050S晶振

NDK晶振,貼片晶振,NV7050S晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

貼片晶振曲率半徑加工技術:石英晶振晶片在球筒倒邊加工時應用到的加工技術,主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如:1、是指球面加工曲率半徑的工藝設計( a、球面的余弦磨量; b、球面的均勻磨量;c、球面加工曲率半徑的配合)2、在加工時球面測量標準的設計原則(曲率半徑公式的計算)。

有源晶振,金屬面晶振,NV7050S晶振

項目

符號

規格說明

條件

輸出頻率范圍

f0

15-2100MHZ

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.60 V to 3.63 V

請聯系我們以了解更多相關信息

儲存溫度

T_stg

-55to +125

裸存

工作溫度

T_use

G: -40to +85

請聯系我們查看更多資料http://www.ljbzc.com

H: -40to +105

J: -40to +125

頻率穩定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

輸出負載條件

L_CMOS

15 pF Max.

輸入電壓

VIH

80% VCCMax.

ST終端

VIL

20 % VCCMax.

上升/下降時間

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6/ year Max.

+25 , 初年度,第一年

有源晶振,金屬面晶振,NV7050S晶振

有源晶振,金屬面晶振,NV7050S晶振

有源晶振,金屬面晶振,NV7050S晶振

這些晶振知識介紹是指,晶振在產品上線之后發生不良品或者沒反應的情況下,自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。有源晶振,金屬面晶振,NV7050S晶振

我們從晶振使用輸出無信號開始尋找相關問題。

我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查。如果有從石英晶振(XOUT)的輸出端子的輸出信號,而是從在終端(辛)輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6。

你可以先把晶體卸載下來并測試晶振的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 。如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果。有源晶振,金屬面晶振,NV7050S晶振

如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試。

比如等效電路測試如下:

QQ截圖20180820140121

NDK晶振,貼片晶振,NV7050S晶振

差分壓控晶振,金屬面貼片晶振,NV5032SA晶振

日本電波工業株式已經建立和正在推動一項中期計劃的具體減排目標,以減少二氧化碳的排放是全球變暖的原因。它也有助于減少(抑制)CO2排放量,通過使用最先進的技術,實現最小化,以及減少石英晶體諧振器,石英晶體的重量和功耗,以支持社會的需要。

日本電波工業株式NDK晶振的新概念的晶體振蕩器,溫補晶振,石英晶體振蕩器器件。通過貼片晶振,石英晶振等產品生命周期提高整體節能貢獻和環境績效的舉措。制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—六腳SMD貼片晶振這些是倡議的支柱。

制造業-環保生產—我們將介紹一些情況下,發現CO2排放量的產品生命周期使用環境LCA方法。有源晶振,金屬面晶振,NV7050S晶振

日本電波工業株式NDK晶振所說的LCA指的是“生命周期評估”,它包括評估產品的壽命。在這里,產品的生命不僅僅是產品本身的制造階段,而是包括原料組成產品的零件/材料的開采階段,包括石英晶體,NDK貼片有源晶振,差分晶振,有源晶振產品的制造階段,銷售階段,包括到產品交付給用戶使用的階段,包括產品使用由用戶和維修/維護參與它,和處置階段,通過用戶廢棄產品回收,回收或處置。在ISO14000系列環境標準中也建立了國際標準。NDK晶振,貼片晶振,NV7050S晶振
