低抖動晶振,1XXB16368MAA,TCXO溫補晶振,進口有源貼片,DSB221SDN

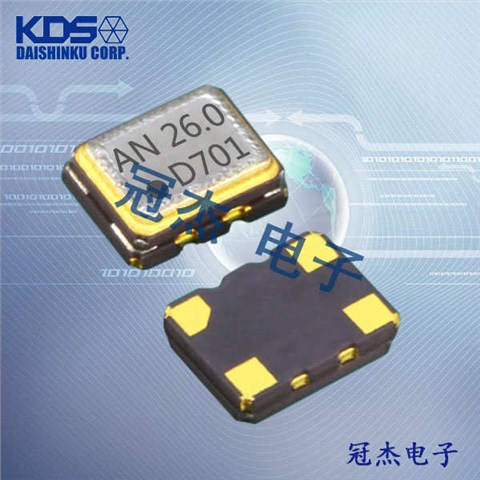

2520溫補晶振被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛。DSB221SDN系列晶振就是一款尺寸為2.5*2.0mm的溫補晶振,1XXB16368MAA支持低電壓,低相位噪聲,單體結構,用于手機、GPS/GNSS、工業用無線通信設備等。低抖動晶振,進口有源貼片,2520貼片晶振,TCXO溫補晶振,日本大真空晶振,進口KDS振蕩器,石英晶體振蕩器,數碼電子晶振,智能手機晶振。
大真空晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
日本大真空株式會社,KDS晶振品牌實力見證未來,“1XXB16368MAA”KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有壓控振蕩器,貼片晶振,陶瓷霧化片,32.768K鐘表晶振,溫補晶振的生產工廠,而天津KDS工廠是全球石英晶體生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.

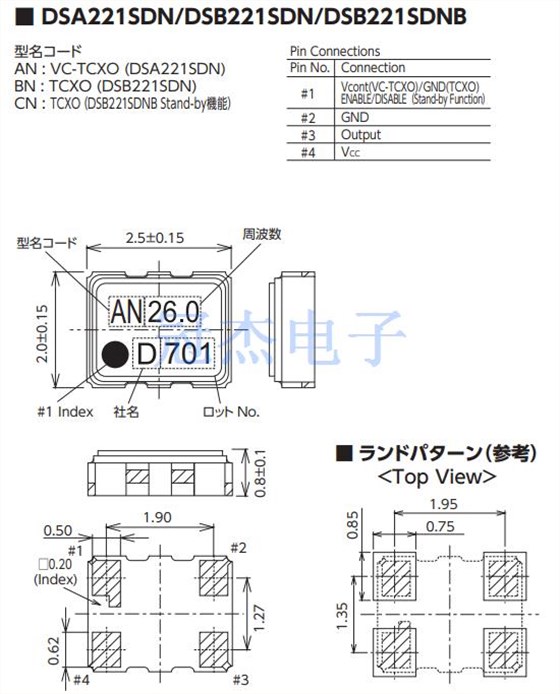

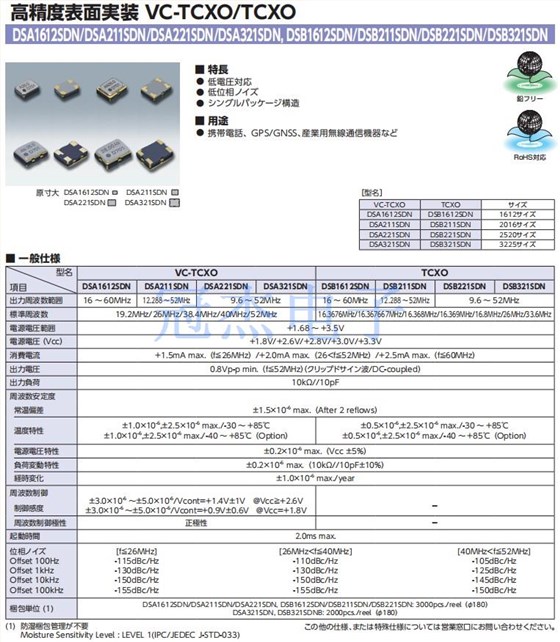

類型 | DSB221SDN (TCXO) |
頻率范圍 | 9.6 至 52MHz |
標準頻率 | 16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz |
電源電壓范圍 | +1.68 to +3.5V |
電源電壓 (VCC) | +1.8V / +2.6V / +2.8V / +3.0V / +3.3V |
電流消耗 | +1.5mA max. (f≦26MHz) / +2.0mA max. (26<f≦52MHz) |
輸出電平 | 0.8Vp-p min. (f≦52MHz) (Clipped Sinewave/DC-coupled) |
輸出負載 | 10kΩ//10pF |
頻率穩定性 |
±0.5×10-6,±2.5×10-6 以下 / -30 至 +85°C
±0.5×10-6,±2.5×10-6 以下 / -40 至 +85°C
|
啟動時間 | 最大 2.0ms |
包裝單位 | 3000 個/卷 (Φ180) |
低抖動晶振,1XXB16368MAA,TCXO溫補晶振,進口有源貼片,DSB221SDN
低抖動晶振,1XXB16368MAA,TCXO溫補晶振,進口有源貼片,DSB221SDN
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害,因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
