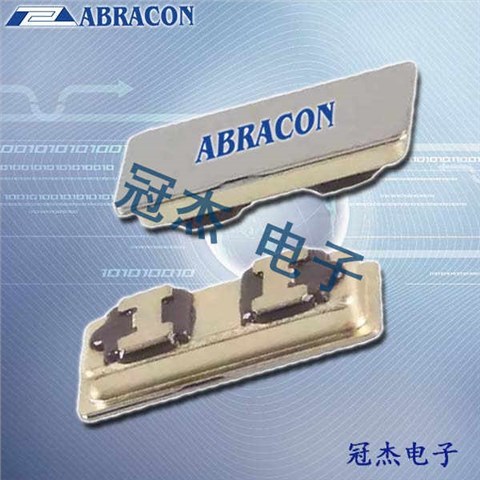

Abracon晶振,SMD微處理器晶體,ABMC2晶振,Abracon llc晶振集團已通過iso9001:2008認證,在加州和伊利諾斯州擁有設計和應用工程資源;在得克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭和德國的銷售辦事處,主要生產銷售石英晶振,石英晶體,貼片晶振,石英晶體振蕩器,有源晶振等.
Abracon llc成立于1992年8月5日,其愿景是成為全球頂級制造商,并擁有非并行應用工程和銷售支持.為了實現這一愿景,Abracon獲得了iso9001 - 2008質量認證,在北美和海外的生產設施和技術合作伙伴中選擇了股權投資,建立了與即將到來的技術公司的渠道伙伴關系,并在其加州的位置設立了一個國家的藝術工程實驗室.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.Abracon晶振,SMD微處理器晶體,ABMC2晶振
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）.尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

Abracon llc晶振集團采用系統的方法來解決石英晶振,有源晶振, 壓電石英晶體, 石英水晶振蕩子對環境影響

開發和銷售擁有最有利的環境特性同時又滿足最高可能功效標準的晶振,石英晶振,有源晶振等壓電石英晶體器件.Abracon晶振,SMD微處理器晶體,ABMC2晶振

Abracon llc晶振集團采用對環境盡可能健康的生產工藝,在壓電石英晶體、有源晶體、壓電陶瓷諧振器,壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）開發和制造過程中使用對環境健康的、可回收利用的材料,為開發高效的、對環境影響最小的運輸系統而工作.
