GL-1

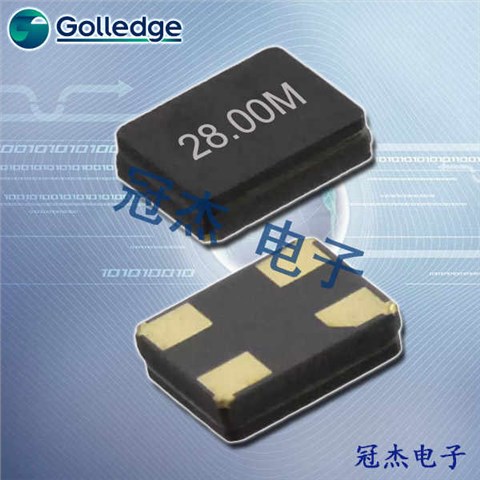

高利奇晶振,有源晶振,MCSO6E晶振,MCSO6晶振,MCSO6F晶振,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等 2GGCS GL-2

項目	符號	MCSO6E規格說明	條件
輸出頻率范圍	f₀	10.0kHz ~ 60.0MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	2.5V~5.0V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CCMax.	ST終端
輸入電壓	V_IL	20 % V_CCMax.	ST終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

項目	符號	MCSO6規格說明	條件
輸出頻率范圍	f0	10.0kHz ~ 155MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	2.5V~5.0V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃to +125℃	裸存
工作溫度	T_use	G: -40℃to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃to +105℃
		J: -40℃to +125℃
頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCCMax.	ST終端
輸入電壓	VIL	20 % VCCMax.	ST終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCCto 80 % VCC極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6/ year Max.	+25℃,初年度,第一年

項目	符號	MCSO6F規格說明	條件
輸出頻率范圍	f0	10.0kHz ~ 60.0MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	2.5V~3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃to +125℃	裸存
工作溫度	T_use	G: -40℃to +85℃	請聯系我們查看更多資料http://www.ljbzc.com
		H: -40℃to +105℃
		J: -40℃to +125℃
頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCCMax.	ST終端
輸入電壓	VIL	20 % VCCMax.	ST終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCCto 80 % VCC極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6/ year Max.	+25℃,初年度,第一年

3CC

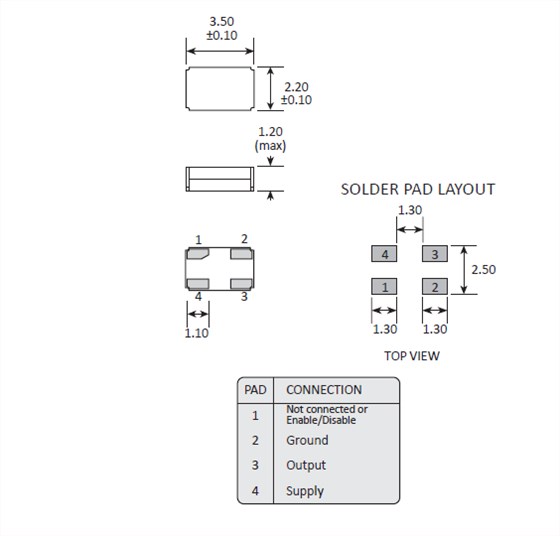

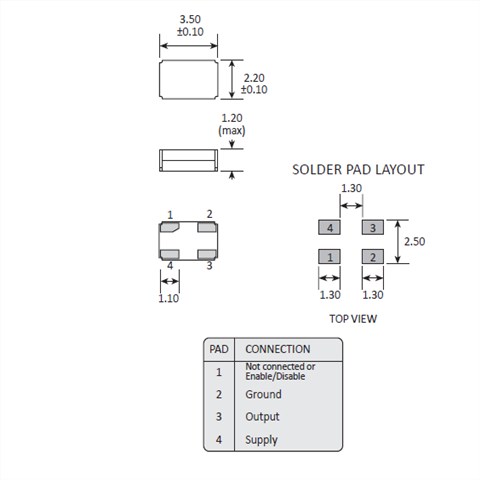

mcso6e 3522 OSC

4ZYSX GL-4

石英晶振頻率輸出是目標頻率的三倍

這個問題的可能性相對較小。請確定的三次泛音調模式的頻率反饋是否大于基頻模式，由于放大電路的反饋大。當放大電路內置于芯片組此問題可能會發生。為了解決這個問題，請采用三次泛音模式晶振。
5-2。此外，放大電路，第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩。

系統故障是由于超大輸出波形的幅度。
6-1。請參照資料2.也可以提高終端石英晶振電容解決方案，然后檢查波形幅度是否得到改善。

7-1。請確定使用頻譜分析儀機中斷信號的頻率。我們可以發現存在的問題是根據頻率什么。
7-2。如果是從電源的交流信號，請檢查電源和信號的兩個理由的狀態是否是浮動的。請改為浮動，如果它不是。
7-3。如果信號具有高頻率，請使用以下方法：使用晶振外殼為接地。采用水晶較小C0。
增加電路，鎘和CG的外部電容，并采用晶體具有較高的負載電容CL。
7-4。請檢查周圍電路和PCB布局，如果上面的方法都沒有能夠解決您的問題。如果兩者都正常，那么請你聯系IC制造商探討其芯片組設計的不明信號的反應。改變周圍電路的設計只能緩解問題，而不是完全解決它。通常。這將是最好找出來的芯片組設計問題并解決它。高利奇晶振,有源晶振,MCSO6E晶振,MCSO6晶振,MCSO6F晶振

高利奇貼片晶振環保理念

高利奇石英晶振公司通過BSI質量保證,獲得了ISO 9001:2015的認證.BSI是世界領先的認證機構之一.自我們于1996年在ISO 9002 - 1994的原始認證以來,每一項評估都顯示出一份清潔的健康法案,沒有不一致的情況.

作為世界領先的石英晶體諧振器,貼片晶振, 壓控溫補振蕩器,石英晶體供應商,高利奇晶振公司敏銳地意識到我們的責任,確保我們的產品不受有害物質和高度關注的物質的影響,而且所有的部件材料都是由無沖突地區負責的.

高利奇石英晶振公司認真對待環境,管理環境管理系統,并將其重新編碼到ISO14001.我們的環境政策,作為我們不斷改進的動力的一部分,我們也鼓勵員工在生活的各個方面都意識到他們對環境的影響.
