在貼片晶振這個領域中，我一直覺得“尺寸”是一個很有魔力的詞，貼片晶振的封裝尺寸之爭從沒有停止過，先是大尺寸的8045晶振、7050晶振到后面的5032晶振，再是現在的常規尺寸3225貼片晶振和2520貼片晶振，不要以為這樣就可以了，貼片晶振在“尺寸”問題上的執著是你想象不到的，后面還有1612貼片晶振、1210晶振等，更大的震驚是現在1.0x0.8mm封裝尺寸也誕生了，1平方毫米都沒有的物體你能想象到它到底有多小嗎？

1.0x0.8mm封裝尺寸晶振最先研發出來的是日本大真空KDS晶振，但今天我想給大家介紹的是最近新研發出1.0x0.8mm封裝尺寸貼片晶振的KSS晶振，當然如果你想了解關于KDS最小晶振內容可以訪問冠杰新聞10月9日所發表的文章，文章中有詳細為大家介紹。文章網址：http://www.ljbzc.com/Article/tpxrbjkjtycfzccxls.html；

KSS晶振相關介紹：

京瓷晶體公司即是日本京瓷株式會社的簡稱,英文簡寫為KYOCERA.其前身乃是1959年在日本京都成立的京都陶瓷株式會社.最初為一家技術陶瓷生產廠商.技術陶瓷是指一系列具備獨特物理,化學和電子性能的先進材料.如今,京瓷公司的大多數產品與電信有關,包括無線手機和網絡設備,半導體元件,射頻和微波產品套裝,無源電子元件, 水晶振蕩器和連接器,使用在光電通訊網絡中的光電產品京瓷的第一個字母“K”環起了陶瓷晶振這一英文的第一個字母“C”,它由象征追求更廣闊的領域,展翅面向未來的企業商標和企業標識構成.1982年10月,公司由“京都陶瓷株式會社”變更為“京瓷株式會社”之際,便開始啟用這一標識.作為象征性標記的顏色,選擇了富有熱情和挑戰意味的紅色.

京瓷株式會社晶振集團成功開發全球最小CX1008貼片晶振,已于5月開始了此款全球最小水晶振動子的樣品供應.這無疑是市場上小型化產品的福音.京瓷晶振為了人類和社會的進步與發展以獨創性和高品質,不斷創造新價值.為此追求事物的本質,力求提高品質以自身的技術、視角,開拓適應時代和市場需求的價值.同時在開展各項事業時,以“創造超出顧客期望值的價值”為信念,承諾“帶來感動和歡喜的表現（技術、品質和適應能力）”下面冠杰電子京瓷晶振代理商接下來給大家講講這款全球最小貼片晶振CX1008晶振.

京瓷CX1008晶振規格

CX1008貼片晶振在產品中使用具有哪些特點呢？超小型水晶振動子CX1008的特點：

CX1008京瓷晶振主要用于智能手機,穿戴式終端產品中.家庭、辦公室、社區乃至世界各地,京瓷的產品已成為我們生活中不可或缺的一部分.京瓷進口晶振主要用于智能家居,無線藍牙,汽車電子,電子數碼周邊產品,消費類電子,藍牙多功能播放器,無線通訊設備,智能家居,衛星導航,移動通訊,WLAN網絡產品,計算機,平臺基站等等.

全球最小尺寸,并具有與CX1210同等電氣特性：一般情況下,當水晶振動子的尺寸從1.2×1.0mm減小到1.0×0.8mm時,串聯電阻值（CI值）會升高30%左右,因此,需要對搭載石英水晶振動子的電路板進行相應的修改.而京瓷通過壓電分析技術,對水晶元件進行了優化設計,將尺寸減小到全球最小的1.0×0.8mm,并實現了與CX1210貼片晶振同等電氣特性,因此,使用時無需更改電路板的電路設計.

京瓷CX1008晶振

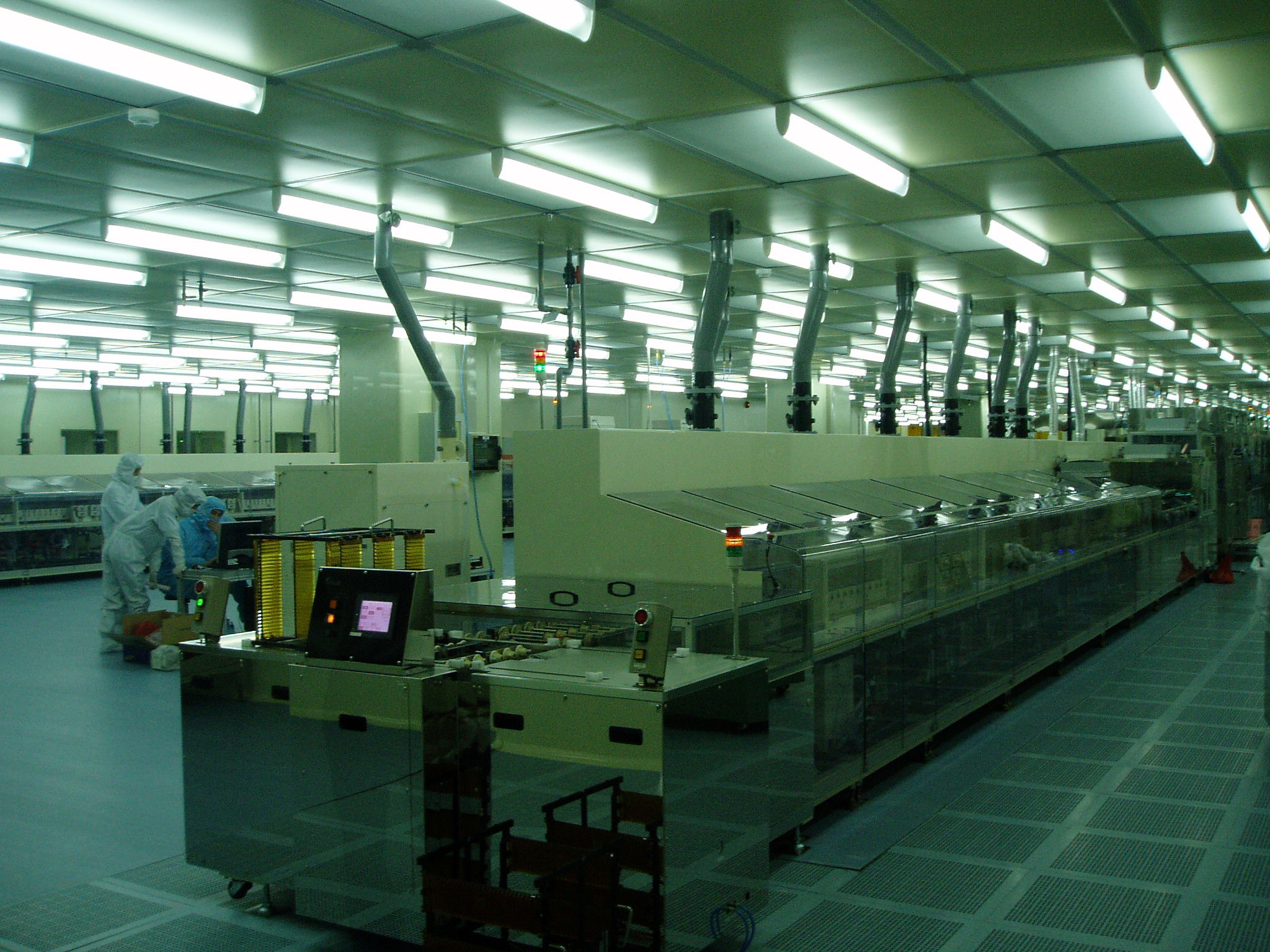

全球最小CX1008京瓷晶振的制造生產工藝有什么不同？CX1008晶振生產技術復雜嗎？

那么CX1008晶振這款目前全球最小尺寸水晶振蕩子相較于其他貼片石英晶振具有哪些特點呢？

按照過去的加工精度,水晶元件的小型化會引起電氣特性偏差較大的問題.而此次京瓷與大阪大學副教授山村和也共同研發的超高精度加工技術（等離子體CVM技術）,成功減小了頻率偏差.該加工技術利用了等離子體中的中性自由基與加工物表面發生化學反應的特性,可以對水晶的厚度及表面狀態等進行高精度控制.此外,京瓷高精度半導體工藝技術,提高了水晶元件石英晶振的尺寸精度,有效解決了串聯電阻值偏差較大的問題.通過這些技術,可以提高產品生產率,實現產品供給的穩定性.

京瓷CX1008貼片晶振,尺寸大小在1.0x0.8x0.3mm,精小但絲毫不影響到精度讓人不得不感嘆生產工藝的強大.CX1008晶振頻率容許誤差也就是我們經常所說的精度,精度可以達到10PPM的精確度,電阻控制在60Ω,具有較強的抗振性能,在溫度高達-30℃～+85℃之間頻率誤差保持在10PPM的高精度完全是沒有問題的,具有較高的耐熱性,耐惡劣環境等特點.
