俗話說得好:”不能改變大勢,那就去適應大勢”,這句話不管是對個人還是對某個行業來說都是一樣的.是的,我們每個人都在隨波逐流,而有些生產服務行業也未嘗不是呢;就拿石英晶振行業來說吧,因?yàn)槠涫褂迷陔娮赢a(chǎn)品上,也只能使用在電子產品上,所以就必須跟著電子產品的發展需求來發展自身,只有這樣才能實現其自我價值.那些大的晶振廠家也是這樣的,如KDS晶振公司研發推出的內置傳感器的晶體單元DSR1210ATH,這就是在電子產品小型化,高性能,高功能下的產物.

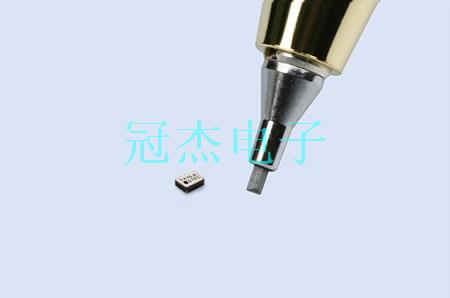

即便如此,各晶振生產廠家為了生存還是在不斷突破自身的生產技術;KDS晶振公司這款內置溫度傳感器的晶體單元就是最好的例子,它可是號稱全世界最小的內置溫度傳感器的晶體單元,尺寸為1210mm,對于GPS,智能手機,GNSS等領域的應用都能夠滿足需求,下面來看看這款超小石英晶振產品的生產背景和生產工藝.

近年來,電子設備的小型化,薄型化,高性能和高功能化正在發展,并且對作為這些設備的組成部分的晶體器件的需求也在增加.盡管KDS一直在使用內置溫度傳感器促進2016晶振和1612貼片晶振的批量生產,但KDS已成為全球最小的1210尺寸的5G(第五代移動通信系統)/IoT(物聯網).我們開發了具有內置溫度傳感器的晶體單元.

通常,具有內置溫度傳感器的晶體諧振器基于來自內置在晶體諧振器中的溫度傳感器的信息在芯片組側執行溫度補償.超過例如,存在AT切割晶體單元的溫度系數和拐點溫度,它們隨晶體坯的尺寸和形狀而變化.尺寸越小,這些特性變化的可能性就越大,因此需要晶體毛坯加工精度.該產品采用光刻法加工晶體坯料,減少了加工偏差,開發出不易受偏差影響的晶體坯料,性能與傳統產品相當或更好.另外,難以通過小型化對高驅動電平做出響應,但是通過設計貼片晶振毛坯,可以以最大300μW的功率工作,從而有助于降低振蕩電路中的噪聲.

此外,通過同時增加用于光刻處理的石英晶片的尺寸,并且KDS為未來預期的物聯網市場數量的急劇增加和提高的成本競爭力做好了準備.此外,采用了薄型溫度傳感器(NTC熱敏電阻)來優化封裝并實現小型化,從而確保與具有內置溫度傳感器的現有2016和1612尺寸晶體單元相同或更高的可靠性,下面對該產品的一些參數性能進行介紹.

DSR1210ATH貼片晶振的特性:

①內置溫度傳感器的超小型SMD晶體諧振器尺寸:最大1.2x1.0x0.55mm.

②內置NTC熱敏電阻作為溫度傳感器

③通過使用陶瓷封裝和金屬蓋實現高精度和高可靠性

④無鉛/符合RoHS

⑤驅動電平:最大300μW.

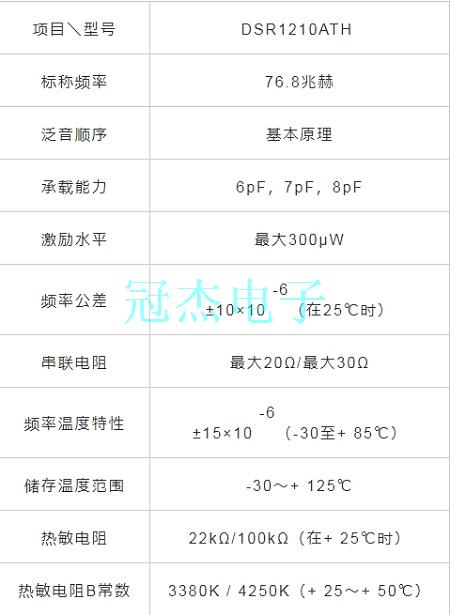

DSR1210ATH石英晶體諧振器的參數表:

這款晶振產品的應用范圍主要是在IoT相關設備,GPS定位,GNSS定位等應用設備上,這時候或許大家都會納悶了,不是說一般情況下在GPS定位模塊上使用的都是溫補晶振嗎,為什么這款DSR1210ATH晶體單元就可以呢,主要原因還是因?yàn)槠鋬?nèi)部嵌入了溫度傳感器,對溫度也會十分敏感,雖然在性能和實現效果上或許不比溫補晶振,但是對于一般用戶來說已經足以滿足需求了,它的精度已經達到±10ppm,比一般的普通有源晶振的頻率穩定度都要高,所以千萬不要小瞧它.
