從5G應用模塊的性能需求出發分析石英晶振的適用性

每個人現在都擁有智能手機.在這個時代,您可以隨時隨地與任何人交談(傳輸信息),到目前為止已經有了很大的轉變.

在過去,信息是通過狼煙和旗幟的顏色傳遞的.當涉及到細節時,人們很自然地會面,騎馬等,或者通過遞信與他們聯系.此類通信也隨著GrahamBell在1876年發明的有線通信電話而發生了變化.即使在大約40年前的日本,每個家庭都有一部黑色電話.隨著1990年代手機的數字化,它一下子傳播開來,我們現在處于每個人都有一部手機的時代.從那時起,移動電話就不斷發展,現在,作為智能電話,不僅電話(語音通信)而且電子郵件,互聯網,發送和接收視頻以及傳輸?shù)男畔⒘恳沧兊梅浅４?/span>.毫不夸張地說,今年(2020年)是5G的元年,但是石英晶振設備對于實現5G高速到容量通信,多連接和低延遲是必不可少的.

信息和通信設備及晶體.它看起來似乎很遙遠,但事實并非如此.晶體由于其自身的壓電現象而被廣泛用作可以獲得穩定頻率的振動源.特別是在無線通信中,如果參考信號發生變化,則無法進行通信.

在這種情況下,如果將晶體設備用作頻率源,則信號將穩定并且您將能夠輕松進行通信.是的,它也可以用在手機和無線耳機中.盡管它是這樣的晶體器件,但它通過充當穩定的頻率源而為信息和通信的發展做出了貢獻.

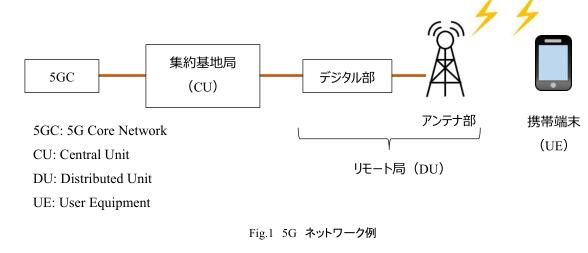

圖1顯示了5G中的網絡連接示例.這些零件中的每一個都使用各種晶體器件,例如OCXO,VCXO和SPXO.例如,用于數據通信的OCXO和SPXO需要高頻穩定性,用于集中式基站(CU部分),而用于數據通信的SPXO,VCXO和高精度TCXO晶振用于遠程站(DU部分).對于移動終端,GPS/GNSS和5G連接使用TCXO和帶有熱敏電阻的晶體振蕩器.

在5G無線通信中,還將使用28GHz頻段的毫米波通信.在如此高的頻帶中進行通信是令人關注的,因?yàn)樗纫郧跋母嗟墓β?/span>.此外,由于我們的目標是創造一個可以在任何地方進行連接以實現將來的自動操作的環境,因此預計將安裝大量天線部件,并且對使用更小尺寸和更低成本的部件的需求日益增長.另外,不僅無線部分而且通過光纖連接的每個基站之間的通信都需要高速且穩定地通信,因此所使用的部分需要很高的可靠性.
