6G常用晶振卡迪納爾XO振蕩器CPPLC5L-A5BP-150.0TS抖動時鐘邊緣

返回列表 來源：冠杰電子 瀏覽：- 發布日期：2023-06-28 15:14:45【大 中 小】

6G常用晶振卡迪納爾XO振蕩器CPPLC5L-A5BP-150.0TS抖動時鐘邊緣，不被定義，也從不會輕易被定義的Cardinal公司，是一家對于晶體行業極其敏感的供應商，敢于不斷突破創新的設計理念，為行業貢獻更多創新力的產品，同時也豐富自身的產品線，讓用戶在Cardinal這里擁有更多選擇的空間，為了保持自身的實力，以及對于行業的敏銳度，Cardinal樂于嘗試不同的技術工藝制作產品，以求有超越以往的水平，通過大量的研究與設計，開發編碼CPPLC5L-A5BP-150.0TS，型號CPPL，尺寸為5.00mmx 3.20mm，OSC振蕩器， XO時鐘振蕩器，SMD貼片晶體振蕩器，頻率為150.000MHZ，支持輸出CMOS，頻率穩定性±50ppm，工作溫度-20°C~+70°C，具備低相位低電壓的特點，超級適合用于6G無線應用，智能家居，小型設備，無線設備，儀器儀表，網絡產品，汽車電子，平板電腦等領域。

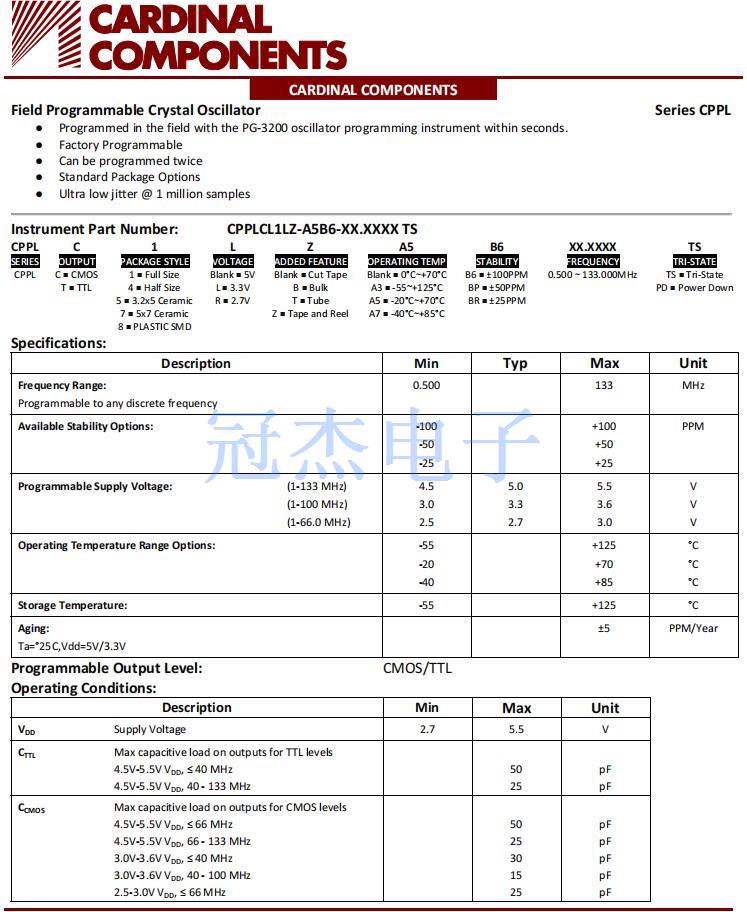

產品特性：使用PG-3200振蕩器編程儀器在幾秒內編程。工廠可編程，可以編程兩次，標準包選項，超低抖動@100萬個樣本.

CPPL 11

高速串行總線架構是 當今的高性能設計。同時并行總線 標準正在經歷一些變化，串行總線 在多個市場和設備中建立—— 電腦、手機、娛樂系統和更多。串行總線提供了性能優勢 電路設計簡化(走線更少),以及 電路板布局。串行數據鏈路的作用相當于 今天的信息世界，因?yàn)樗麄儚囊粋€(gè) 指向處理系統中的另一個。以確保 數據的準確傳遞和接收 系統由時鐘和數據恢復(CDR)控制電路，它的行為就像數據系統。準確收據的關鍵是 對數據的解釋與了解 精確地“定位”時鐘邊沿在任何時間點的位置。6G常用晶振卡迪納爾XO振蕩器CPPLC5L-A5BP-150.0TS抖動時鐘邊緣.

因?yàn)榘l(fā)送和接收設備可以在 任何地方-從同一個桌面到另一邊 世界上，有影響在每個不同的位置或環境會影響時鐘 邊沿從發送數據的時間漂移到時間a 設備接收并解釋數據。這些影響因素很多，包括溫度， 物理運動/振動，甚至 時鐘信號產生體系結構。網絡 結果是要么有準確的數據，要么沒有 “不”顯然從來不是任何系統的選項。為最終用戶這可能意味著體驗質量差和中斷互聯網會話以及相關的 服務(語音質量差，觀看不均衡體驗視頻內容或損壞的數據文件內容)。是一種性能特征衡量時鐘邊沿的精確程度與 預期的位置被稱為“抖動”。有 its中常用的抖動的三種量化測量:

原廠編碼 晶振廠家 描述 類型 頻率  輸出 頻率穩定度 工作溫度
CPPC7LT-A7BR-33.0TS Cardinal振蕩器 OSC XO 33.000MHZ CMOS SMD XO (Standard) 33MHz CMOS ±25ppm -20°C ~ 70°C
CPPC7Z-A5BP-30.0TS Cardinal振蕩器 OSC XO 30.000MHZ CMOS SMD XO (Standard) 30MHz CMOS ±50ppm -20°C ~ 70°C
CPPLC7-A7BP-40.68TS Cardinal振蕩器 OSC XO 40.68MHZ CMOS SMD XO (Standard) 40.68MHz CMOS ±50ppm -40°C ~ 85°C
CPPLC7L-A7BP-2.0TS Cardinal振蕩器 OSC XO 2.000MHZ CMOS SMD XO (Standard) 2MHz CMOS ±50ppm -40°C ~ 85°C
CPPLC7L-B6-16.8TS Cardinal振蕩器 OSC XO 16.80MHZ CMOS SMD XO (Standard) 16.8MHz CMOS ±100ppm 0°C ~ 70°C
CPPLC7L-A7BP-40.0TS Cardinal振蕩器 OSC XO 40.000MHZ CMOS SMD XO (Standard) 40MHz CMOS ±50ppm -40°C ~ 85°C
CPPLC5-A7BR-19.6608PD Cardinal振蕩器 OSC XO 19.6608MHZ CMOS SMD XO (Standard) 19.6608MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7-A7BR-27.12TS Cardinal振蕩器 OSC XO 27.12MHZ CMOS SMD XO (Standard) 27.12MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7L-A7BP-49.152TS Cardinal振蕩器 OSC XO 49.152MHZ CMOS SMD XO (Standard) 49.152MHz CMOS ±50ppm -40°C ~ 85°C
CPPLC7L-B6-50.0TS Cardinal振蕩器 OSC XO 50.000MHZ CMOS SMD XO (Standard) 50MHz CMOS ±100ppm 0°C ~ 70°C
CPPLC5-A7BR-25.6TS Cardinal振蕩器 OSC XO 25.60MHZ CMOS SMD XO (Standard) 25.6MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7-A7BR-49.152PD Cardinal振蕩器 OSC XO 49.152MHZ CMOS SMD XO (Standard) 49.152MHz CMOS ±25ppm -40°C ~ 85°C
CPPFXC7-A7BR-4.0TS Cardinal振蕩器 OSC XO 4.000MHZ CMOS SMD XO (Standard) 4MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC5L-A5B6-66.666TS Cardinal振蕩器 OSC XO 66.666MHZ CMOS SMD XO (Standard) 66.666MHz CMOS ±100ppm -20°C ~ 70°C
CPPLC7-BR-28.63636TS Cardinal振蕩器 OSC XO 28.63636MHZ CMOS SMD XO (Standard) 28.63636MHz CMOS ±25ppm 0°C ~ 70°C
CPPLC7L-BP-200.0TS Cardinal振蕩器 OSC XO 200.000MHZ CMOS SMD XO (Standard) 200MHz CMOS ±50ppm 0°C ~ 70°C
CPPLC5L-A5BP-125.0TS Cardinal振蕩器 OSC XO 125.000MHZ CMOS SMD XO (Standard) 125MHz CMOS ±50ppm -20°C ~ 70°C
CPPLC7L-A7BR-10.0TS Cardinal振蕩器 OSC XO 10.000MHZ CMOS SMD XO (Standard) 10MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC5L-A7BP-28.9767TS Cardinal振蕩器 OSC XO 28.9767MHZ CMOS SMD XO (Standard) 28.9767MHz CMOS ±50ppm -40°C ~ 85°C
CPPLC7L-A7BR-66.66TS Cardinal振蕩器 OSC XO 66.66MHZ CMOS SMD XO (Standard) 66.66MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7LZ-A5BR-16.9344TS Cardinal振蕩器 OSC XO 16.9344MHZ CMOS SMD XO (Standard) 16.9344MHz CMOS ±25ppm -20°C ~ 70°C
CPPLC7-A7BP-110.0PD Cardinal振蕩器 OSC XO 110.000MHZ CMOS SMD XO (Standard) 110MHz CMOS ±50ppm -40°C ~ 85°C
CPPLC7-A7BP-7.5TS Cardinal振蕩器 OSC XO 7.50MHZ CMOS SMD XO (Standard) 7.5MHz CMOS ±50ppm -40°C ~ 85°C
CPPLC7L-A7BP-50.0TS Cardinal振蕩器 OSC XO 50.000MHZ CMOS SMD XO (Standard) 50MHz CMOS ±50ppm -40°C ~ 85°C
CPPLC7L-BP-100.0TS Cardinal振蕩器 OSC XO 100.000MHZ CMOS SMD XO (Standard) 100MHz CMOS ±50ppm 0°C ~ 70°C
CPPLC7L-A7BP-52.0TS Cardinal振蕩器 OSC XO 52.000MHZ CMOS SMD XO (Standard) 52MHz CMOS ±50ppm -40°C ~ 85°C
CPPLC7L-BP-96.0TS Cardinal振蕩器 OSC XO 96.000MHZ CMOS SMD XO (Standard) 96MHz CMOS ±50ppm 0°C ~ 70°C
CPPLC7-BR-28.6363TS Cardinal振蕩器 OSC XO 28.6363MHZ CMOS SMD XO (Standard) 28.6363MHz CMOS ±25ppm 0°C ~ 70°C
CPPLC7L-A5B6-50.0TS Cardinal振蕩器 OSC XO 50.000MHZ CMOS SMD XO (Standard) 50MHz CMOS ±100ppm -20°C ~ 70°C
CPPLC7L-A7BR-12.0TS Cardinal振蕩器 OSC XO 12.000MHZ CMOS SMD XO (Standard) 12MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7L-A7BR-16.0TS Cardinal振蕩器 OSC XO 16.000MHZ CMOS SMD XO (Standard) 16MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7L-A5BP-25.0TS Cardinal振蕩器 OSC XO 25.000MHZ CMOS SMD XO (Standard) 25MHz CMOS ±50ppm -20°C ~ 70°C
CPPLC7L-BR-90.105TS Cardinal振蕩器 OSC XO 90.105MHZ CMOS SMD XO (Standard) 90.105MHz CMOS ±25ppm 0°C ~ 70°C
CPPFXC5L-A7BR-98.304TS Cardinal振蕩器 OSC XO 98.0304MHZ CMOS SMD XO (Standard) 98.0304MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7L-A5BP-33.3333TS Cardinal振蕩器 OSC XO 33.3333MHZ CMOS SMD XO (Standard) 33.3333MHz CMOS ±50ppm -20°C ~ 70°C
CPPLC7LT-A7BR-10.48576TS Cardinal振蕩器 OSC XO 10.48576MHZ CMOS SMD XO (Standard) 10.48576MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7L-A7BR-18.432TS 卡迪納爾晶振 OSC XO 18.432MHZ CMOS SMD XO (Standard) 18.432MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7L-A7BR-18.43TS Cardinal振蕩器 OSC XO 18.43MHZ CMOS SMD XO (Standard) 18.43MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7L-A5BR-22.5792TS Cardinal振蕩器 OSC XO 22.5792MHZ CMOS SMD XO (Standard) 22.5792MHz CMOS ±25ppm -20°C ~ 70°C
CPPLC7L-A5BR-50.0TS Cardinal振蕩器 OSC XO 50.000MHZ CMOS SMD XO (Standard) 50MHz CMOS ±25ppm -20°C ~ 70°C
CPPLC7L-A7BR-24.0TS Cardinal振蕩器 OSC XO 24.000MHZ CMOS SMD XO (Standard) 24MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7LT-A7BR-50.0TS Cardinal振蕩器 OSC XO 50.000MHZ CMOS SMD XO (Standard) 50MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7L-A7B6-100.0TS Cardinal振蕩器 OSC XO 100.000MHZ CMOS SMD XO (Standard) 100MHz CMOS ±100ppm -40°C ~ 85°C
CPPLC7L-A7BR-25.0TS Cardinal振蕩器 OSC XO 25.000MHZ CMOS SMD XO (Standard) 25MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7LT-BP-25.0PD Cardinal振蕩器 OSC XO 25.000MHZ CMOS SMD XO (Standard) 25MHz CMOS ±50ppm 0°C ~ 70°C
CPPLC7L-A7B6-130.0TS Cardinal振蕩器 OSC XO 130.000MHZ CMOS SMD XO (Standard) 130MHz CMOS ±100ppm -40°C ~ 85°C
CPPLC7L-A7BR-30.0TS Cardinal振蕩器 OSC XO 30.000MHZ CMOS SMD XO (Standard) 30MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7LT-BP-30.72PD Cardinal振蕩器 OSC XO 30.72MHZ CMOS SMD XO (Standard) 30.72MHz CMOS ±50ppm 0°C ~ 70°C
CPPLC7L-A7B6-14.7456TS Cardinal振蕩器 OSC XO 14.7456MHZ CMOS SMD XO (Standard) 14.7456MHz CMOS ±100ppm -40°C ~ 85°C
CPPLC7LT-BP-31.45728PD Cardinal振蕩器 OSC XO 31.45728MHZ CMOS SMD XO (Standard) 31.45728MHz CMOS ±50ppm 0°C ~ 70°C
CPPLC7L-A7BR-32.0TS Cardinal振蕩器 OSC XO 32.000MHZ CMOS SMD XO (Standard) 32MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7L-A7B6-14.74TS Cardinal振蕩器 OSC XO 14.74MHZ CMOS SMD XO (Standard) 14.74MHz CMOS ±100ppm -40°C ~ 85°C
CPPLC7L-A7B6-25.0TS Cardinal振蕩器 OSC XO 25.000MHZ CMOS SMD XO (Standard) 25MHz CMOS ±100ppm -40°C ~ 85°C
CPPLC7L-A7BR-4.0TS Cardinal振蕩器 OSC XO 4.000MHZ CMOS SMD XO (Standard) 4MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7L-A7BR-40.0TS Cardinal振蕩器 OSC XO 40.000MHZ CMOS SMD XO (Standard) 40MHz CMOS ±25ppm -40°C ~ 85°C
CPPLC7LT-BR-22.5792TS Cardinal振蕩器 OSC XO 22.5792MHZ CMOS SMD XO (Standard) 22.5792MHz CMOS ±25ppm 0°C ~ 70°C

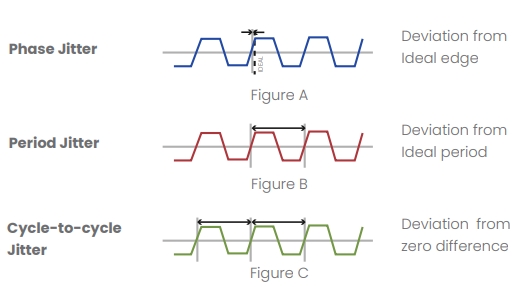

這可以被認為是“精細聚焦” 測量。這通常被稱為 “絕對抖動”,即總抖動和整體抖動時鐘邊緣的位置與 理想的位置——通常由使用測量信號的相位噪聲網絡分析儀(圖A)；

周期抖動(又稱周期抖動) 任何一個時鐘周期之間的差異 理想或普通的時鐘 周期——通常通過SMD振蕩器測量揭示 示波器的信號周期(圖 b)，以及周期間抖動——的差異 任意兩個相鄰時鐘周期的持續時間。它 對于某些類型的時鐘來說可能很重要 微處理器中使用的產生電路 和RAM接口，也用 示波器(圖C)

抖動性能/規格限制已經 由ITU-T等標準化機構確定， Telcordia和IEEE。規格和測試 本地以太網(IEEE)上的抖動方法有所不同 來自SDH/ SONET/SyncE (ITU-T，Telcordia)的那些。

tu 31

作為下一代串行標準的數據速率 增加，模擬異常對 信號完整性和質量比以往任何時候都好。 信號路徑中的導體，包括電路板 跡線、過孔、連接器和布線顯示出更大的 有回波損耗的傳輸線效應和 降低信號電平、引起偏斜， 并且增加了噪聲，因此增加了抖動。

然而從基本系統時鐘信號開始 (SYSCLK或主時鐘)。除了重要的 時鐘信號的性能特征、成本 產生信號的方式會有很大的不同 10倍—取決于架構和設計 使用的方法。為了幫助實現系統設計 沒有過多的性能保護帶(以及 因此成本過高)，本文重點介紹 提供關于不同架構的更新 用于產生符合每個的時鐘信號 特定高速串行數據(HSSD) 實施方案。特定抖動類型， 定義和符合性測試方法包括 已經有很好的記錄，不再重復給你。

用于以下目的的常見基礎組件 創造系統時鐘的是一塊石英晶體振蕩器(“XO”)，一項成熟的技術 用了好幾年。晶體振蕩器本身有一個 固有抖動特性及其輸出抖動將因設計/電路及其單元而異 價格。智能系統設計師意識到 系統/產品/設計的成本本身就是 需要滿足的“規格”。這篇文章 一起描述創建信號的每種方法 用推薦表來幫助潛在用戶 導致比更高的組件成本必要的。

基本的“無裝飾”晶體振蕩器使用石英晶體，并將其與簡單的電路一起使用 運行晶體的基本模式，并創建一個 方波輸出。這種架構提供了 峰峰值和均方根的最佳性能 抖動，通常在以下情況下最具成本效益 頻率高達50兆赫。為了達到更高的頻率 這是一項絕對最低抖動的技術 稱為高頻基波(“HFF”) 已使用?？梢允咕w在它的某一點振動 泛音模式，出現在奇數附近 基本共振頻率的倍數。 這種晶體被稱為第三、第五、第七等泛音 (“OT”)晶體。為了實現這一點，振蕩器電路 通常包括額外的設計元素供選擇 想要的泛音。相關的，一個建筑 使水晶運作在它的第三泛音達到 頻率可高達3x50Mhz=150Mhz 在典型應用中高效執行。

更高泛音的操作需要更多復雜的電路和幾個有源晶體振蕩器公司正在努力增加石英晶體基頻和第三泛音共振 支持10Gb光纖的技術70.8333MHz×3=212.500MHz的信道。這些努力專注于提供抖動最低的主時鐘 隨著數據總線速度的不斷提高，性能也隨之提高來增加。盡管如此，這項技術仍處于初級階段高級階段，并不容易從所有晶體振蕩器供應商那里得到消息。

另一項被成功利用的技術 是整數乘法器。在這些 設備時，通過鎖定 集成電壓控制的輸入信號 振蕩器以直接整數乘法(2x， 3x，4x…等)的晶體頻率，然后二進制化 分解到所需的操作頻率。另一種方法可以是 采用的是諧波乘法。這類似于晶體泛音利用的技巧 差是來自晶體的輸出信號 振蕩器(不是晶體)乘以一個整數價值。除了損失和其他損害 采用電路集成制造，抖動性能為 惡化了20LogN倍(其中N是整數 倍增因子)超過直接(即泛音模式的晶體基頻)頻率生成。
