康納溫菲爾德有源晶振解決方案，Connor-Winfield是電子制造和高精度頻率控制設備行業的長期領導者。我們的設計工程師和員工對創新型有源晶體振蕩器產品的高度關注，以及對行業發展方向的理解，讓我們有機會分享這些信息。

隨著WiMax無線寬帶解決方案最近的普及為家庭和企業，最好和最聰明的WiMax設備提供商正忙于研究和實施現有的最新技術為他們的下一代產品。能夠在先進且利潤豐厚的寬帶市場，WiMax設備設計人員需要具有成本效益和應用程序就緒的定時/頻率設備，以滿足其苛刻的市場需求。

在不久的過去，工程師們以及那些負有責任的人都面臨著這種困境對于觀察BOM成本，由于許多不同的組件解決方案，這有點復雜整個石英晶體振蕩器產品都需要適當?shù)臅r(shí)間實現。穩定性與系統定時相關的容差、滯留和相位噪聲問題破壞了終端設計中的許多不同點。組件的多樣性和工程師們無法創建一個完全集成的最終產品設計，這幾乎是不可能的以減少BOM數量并節省昂貴的高端組件成本。

如何選擇合適的定時解決方案

固定設備和移動基站復雜定時解決方案的時代顯然已經結束了。各種各樣的現成且具有成本效益的GPS定時和同步解決方案封裝了設備定時與同步設計的復雜性越來越小的包裝。

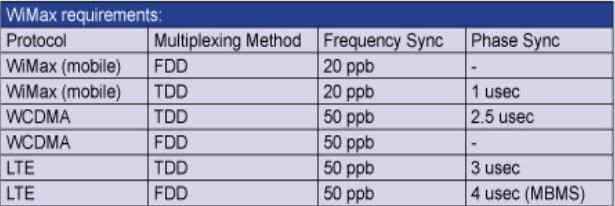

雖然現在可以在納秒，價格非常合理必須注意整個系統規范。一合適的定時解決方案滿足所有設備要求以及定價預期。如果指定了定時解決方案不恰當?shù)?，結果要么是最終SMD振蕩器產品運行不正常或定價不正確。了解時間和可用的同步選擇，必須首先了解系統規范。
信息傳輸需要對信息位進行一致的排序，以便實現無差錯傳輸和接收。無錯誤傳輸?shù)幕A(chǔ)是同步傳輸環境。同步傳輸?shù)拿荑€位于同步參考體系結構和規范。有源晶振同樣重要的是正確的應用以及對同步要求的理解。時域（階段）參考提供了地基此外，無線信息傳輸網絡需要維護適當?shù)男诺篱g距和一致的工作頻率，以免干擾相鄰信道傳輸并且為了被聽到。頻域參考
提供了保持精確的信道分離和接收器選擇性的手段。
許多COTS GPS設備提供非常適合的時間和頻率參考輸出用于WiMax應用程序。使用這樣的設備可以獨立于任何回程傳輸方案或有線網絡復雜性。同時生成一天中的連貫時間、時間和頻率參考來自單一、高質量、低成本源簡化了基站設計并降低了成本。

同時產生相位-1PPS-和頻率-10MHz-確保參考跟蹤到GPS時標，并最終跟蹤到UTC時標的時間精度典型地小于15nsecrms并且1e-12tau＝24hrMVAR的頻率精度。是的有助于理解基于GPS時間的時間和頻率參考的來源參考文獻。時間和位置密切相關。
只有在精確時間可用的情況下，才能實現精確導航。知道你在哪里你必須知道現在是什么時間。你對時間了解得越多，你就能越準確確定你的位置。GPS接收機直接應用了三角測量，以確定其在空間（X、Y和Z方向）和時間（t GPS）中的位置時間尺度）。要執行此操作，請至少?gòu)?顆衛星（求解X、Y和t）或4顆衛星獲取信息衛星，或更多（求解X、Y、Z和t）。康納溫菲爾德有源晶振解決方案.
時間和頻率恢復/生成

GPS接收機的時間和頻率恢復/生成使用傳統時鐘恢復一些非常規的時間和頻率參考實現中的技術。A.GPS接收機提取或求解GPS來自衛星信號集合的時間它符合例如載波噪聲比，衛星方位、星座幾何形狀，等等。為了每個產生精確的一個脈沖秒與GPS時間刻度一致接收器可以根據最新的GPS解決方案；或者在與最近解決方案的時間相對應的時間。在任何一種情況下，脈沖和1PPS序列通?；贕PS時間解的準確性和穩定性以及本地時鐘的準確性和穩定性。

精確的頻率生成有點復雜。由于不存在內在的，從GPS解決方案中恢復的頻率，必須通過FLL或更常見的PLL。使用1PPS參考脈沖系綜和*非常*低具有最小峰值的帶寬低通濾波器設計（通常為幾赫茲到兆赫），輸出參考頻率，其速率可以在幾十赫茲到20MHz之間變化（用戶命令可選）被生成為從接收器輸出的方波。
在某些情況下，有紀律的NCO是參考頻率輸出的來源。因?yàn)楣逃械腘CO頻率量化限制以及本地時鐘漂移和穩定性限制，參考頻率可能包含顯著的邊帶偽影對于RF載波生成應用，必須對相位噪聲元素進行濾波。

GPS時間和頻率接收器的輸出是準確的，并且與GPS時標。GPS時標與UTC時標一致但不同-GPS是一個連續的時間尺度，沒有閏秒或時間間斷。UTC是天文上固定的時間尺度，周期性調整+/-1秒以保持與地球自轉同步。
生成用于1PPS信息的UTC時間戳非常簡單直接使用來自GPS衛星的數據中提供的信息。相位鎖定1PPS的頻率參考確保了對周期性相位時間的密切跟蹤參考的連續頻率相位信息。
了解1PPS和頻率參考信號

了解1PPS和頻率的特性可能會有所幫助參考，以便更充分地了解系統中每個的適當使用應用程序。
在1PPS信號的情況下，很明顯，在高于1Hz的速率下該信號的信息不存在。因此，我們使用標準來觀察時域中的信號特性MVAR分析。很明顯，方差圖顯示了絕對時間基準的輸出，正如人們所期望的那樣，具有中間偏差根據濾波器設計引起的不同觀測時間的直線幅度以及衛星軌道動力學、傳播路徑、接收器的固有噪聲過程下變頻器、卡爾曼濾波器和脈沖發生器誤差。
在頻率參考信號的情況下-在這種情況下為10MHz參考輸出-因?yàn)槲覀兏矚g使用頻率參考作為基站的導頻參考站RF載波生成，我們發現從PSD的角度來檢查它更有用。漂移帶頂端（1 Hz至10 Hz）和低端的明顯特性可以通過低通濾波器轉角頻率來設置抖動頻帶的頻率。
使用亞赫茲的濾波器可以實現非常低的抖動和低漂移性能范圍然而，這樣的性能要求了非常高的穩定性和嚴格的貼片晶體振蕩器；通常是OCXO或非常高質量的TCXO。打開低通濾波器的帶寬在一定程度上減輕了這一要求，但代價是引入了更多的內在合成GPS參考的噪聲。

仔細的建模和對系統需求的良好理解將帶來成功系統實現。高質量集成接收器的使用和參考內置保留通常為滿足所有系統的要求提供直接、全面的解決方案以最具成本效益的方式滿足需求。
