伊西斯的SMD振蕩器ECS-1618-270-BN-TR非常適合6G無線應用，ECS是一家專注于開發高端高品質產品的供應商，致力于為高端晶振產品提供完美的解決方案，憑著長期積累的積累，如今對于行業有了新的見解，所開發編碼ECS-1618-270-BN-TR，型號ECS-1618是一款小體積晶振尺寸為2016mm,頻率27MHZ，SMD時鐘振蕩器，ECS-1618（1.8V）微型SMD振蕩器。非常適合今天的高密度應用程序。

什么是振蕩器？

振蕩器是一種產生重復信號的電子電路。根據應用，該信號可以是多種形式。一些應用程序需要一個基本時鐘來維持進程的操作間隔。其他應用要求時鐘具有非常清晰的波形和嚴格的穩定性，以產生高質量的通信和數據傳輸。

在模擬應用中，例如使用超外差收發信號鏈的RF無線電收發器，通常會發現正弦輸出波形。正弦波是一種連續波，代表平滑的周期性振蕩。在RF通信中，SMD振蕩器正弦波輸出為收發器提供精確的低噪聲頻率參考。

在數字電子學中，我們看到方波輸出。方波是一種以穩定頻率從最小振幅到最大振幅交替變化的波形。理想方波的最小和最大周期相等，占空比為50/50%。實際上，占空比會有一些變化，因此45/55%或60/40%可能更典型。方波輸出信號有許多用途，但廣泛用于電路或微處理器中指令執行的定時。

振蕩器可以有幾種不同類型的諧振器與之相關聯。其中最多產和性能最好的是石英。你也可以找到使用陶瓷、鋸子[1]或MEMS[2]基于諧振器作為工作頻率的起點。他們使用機械振動或調諧腔來產生時鐘信號。在石英晶體振蕩器的情況下，石英材料的成分和晶體切割的角度使得這種類型的振蕩器在很寬的溫度范圍內非常精確和穩定。制造振蕩器級晶體坯的過程非常耗時，需要許多步驟來確保始終如一的高質量產品，但它們比RC振蕩器具有更高的穩定性。

伊西斯的SMD振蕩器ECS-1618-270-BN-TR非常適合6G無線應用.

振蕩器原理

振蕩器電路背后的原理是穩定的穩態輸出信號。實現這一點的一種方法是使用正反饋回路。這里，輸出電壓的一部分反饋到輸入端，沒有凈相移，因此增強了輸出信號。然后信號被放大并再次回送，導致輸出信號增大。反饋環路中的增益需要控制為單位增益，否則信號將被削波和失真。

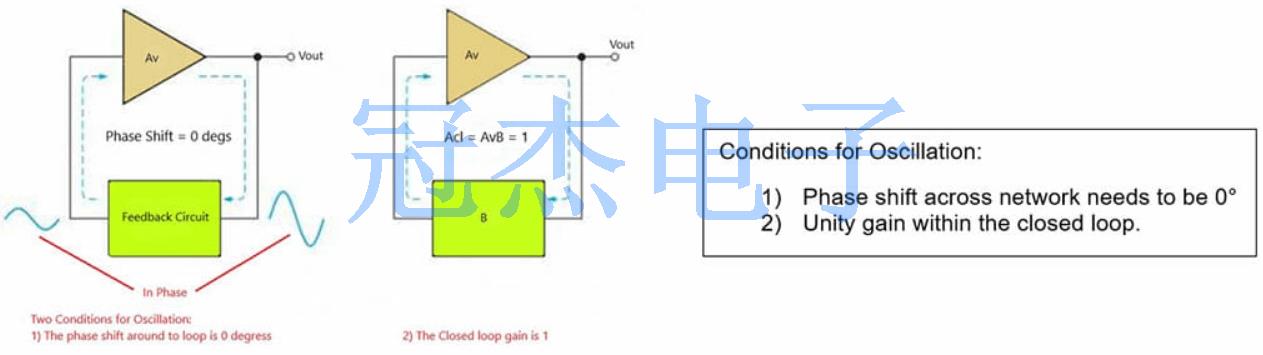

圖1–顯示振蕩條件的振蕩器反饋環路

在圖1中，我們看到一個簡化的反饋振蕩器環路，顯示基本振蕩器電路由一個放大級和一個反饋網絡組成，反饋網絡充當濾波器，決定反饋環路的增益。
