京瓷獨門技術優化硅MEMS諧振器的溫頻特性及ESR特性.

目前晶振市場非常熱鬧,大有百花齊放的趨勢;其中有專注于5G石英晶振的,也有致力于車載方面的,更有兩個方面齊頭并進的NDK晶振,這是一個非常好的局面,也是一個非常令人擔憂的局面;好的是5G,車載引動了晶振行業的發展,令人擔憂的就是市場競爭力也從此變大,為此諸多廠家相繼推出新型生產技術.這不,京瓷晶振就發表了一種一種用于硅MEMS諧振器的溫頻特性及ESR特性優化的獨門技術.

所謂的ESR特性就是等效串聯電阻,該值越小,越容易產生穩定的時鐘信號.

該技術是由京瓷TikitinOy的高科技建立的,該技術是通過將擁有原始元素設計和摻雜技術的芬蘭風險投資公司TikitinOy于2019年7月全資子公司,現有晶體和硅產品合并而成的.同時已經獲得了無法實現的頻率溫度特性和ESR特性.
由于物聯網和可穿戴設備的普及以及車載領域ADAS/EV的加速,定時輸出穩定頻率的定時設備以控制電子電路以使電子設備正確運行的定時設備將于2030年面世.據說前后的市場規模約為每年5000億日元.另外,要求計時裝置具有更小尺寸,更小外形,更高頻率和更高耐溫性,并且期望實現這些要求的向硅MEMS諧振器的轉換將取得巨大進展.
京瓷石英晶振將在2021年開始量產已建立商業化技術的高特性硅MEMS諧振器,并努力開發該技術,并將繼續滿足定時裝置領域?qū)Ω〕叽?/span>,更小外形和更高頻率的需求.且將加速在日本增值.

主要規格及產地:

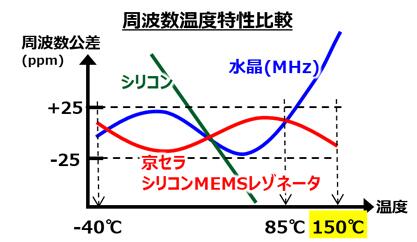

京瓷這款硅MEMS諧振器主要性能有兩點,一個是能夠?qū)崿F(xiàn)優異的頻率溫度特性,隨著溫度的升高,硅的頻率-頻率特性變?yōu)橄蛴蚁陆档闹本€,并且晶體變?yōu)榱⒎角€.京瓷的硅MEMS諧振器使用其獨特的摻雜技術,已在-40至150°C的寬溫度范圍內實現了+/-25ppm的窄公差.

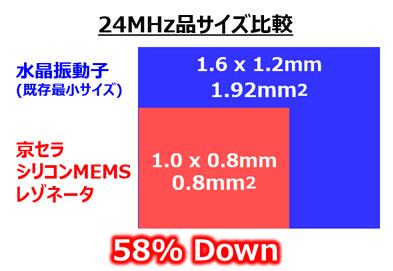

再一個就是小型化的實現,對于24MHz產品,ESR特性通常要求為60ohm或更小,由于物理特性,晶體的尺寸限制為1.6x1.2mm².京瓷的硅MEMS諧振器通過使用其自身的元件設計技術以1.0x0.8mm的小尺寸實現了所需的特性.就面積比率而言,我們已經實現了58％的尺寸減小.

京瓷獨門技術優化硅MEMS諧振器的溫頻特性及ESR特性.
