6G放大器專用的亞陶石英諧振器FP0800056Z，百利通亞陶公司是一家靈活性非常大的元器件供應商，隨著自身實力的增長，對于行業的了解足夠深，亞陶許多高品質的產品，并得到無數用戶的支持，亞陶很高興推出SMD晶振編碼FP0800056Z，型號FP，尺寸為7050MM，頻率為8MHZ，4墊FP系列接縫密封裝置采用亞切割帶晶體，封裝在7.0x5.0mm的范圍內。這些協議可用于在密集的PCB應用中的表面安裝。堅固的AT-cut晶體結構非常緊湊的SMD包可在磁帶和卷軸；16mm磁帶，每卷1000單位FP：無鉛和RoHS /綠色兼容.

如今，沒有貼片石英晶體的圣誕節是不可想象的！為什么？即使是現代的戶外照明時間開關也需要石英來獲得準確的時間基準。此外，我們的許多禮物都是基于最先進的電子產品。手機、智能手表、個人電腦——它們都需要高精度的頻率給定元件來相互通信。如果沒有這種交流，它們的用處就會受到嚴重限制，甚至不存在。這些設備通常從石英接收必要的驅動節奏，石英是這種設備的現代“心臟”。

1ppm =百萬分之一= 0.000001 = 0.0001%。

AT切割晶體的溫度敏感性

溫度靈敏度是三次拋物線的函數。在切割過程中，即使是單角秒范圍內的最小誤差也會導致曲線圍繞拐點旋轉。這惡化了后續應用所需溫度范圍內的溫度靈敏度。在坯件的制造過程中，由于可能的最大制造精度，完美的切割角度只能在有限的范圍內實現。因此，制造的毛坯必須根據它們的偏差進行分類，并根據它們的精度用于合適的晶體。

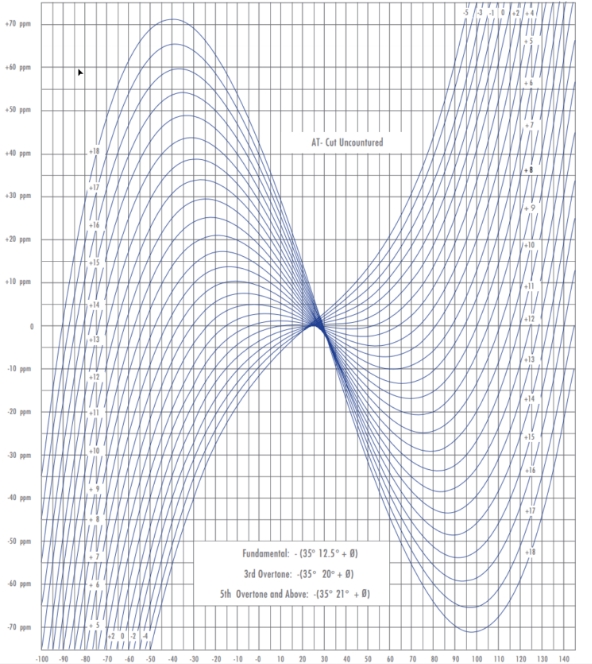

圖1:由交角偏差產生的頻率偏差對溫度的曲線。

音叉晶體的溫度依賴性

對于音叉石英晶體(也稱為時鐘石英晶體)，倒拋物線的函數描述了頻率的溫度依賴性。在這種情況下，溫度相關頻率偏差為0 ppm時的拋物線頂點在25°c，在較低和較高的溫度下，例如在該點的左側和右側，頻率逐漸下降，并且符合二次曲線。如果電路中的石英調整正確，將會有一個與溫度相關的滯后，例如實時時鐘。應用程序的開發人員一定要考慮到這一點。

圖2:拋物線描述了音叉晶體頻率的溫度依賴性。

這對應用程序意味著什么？

兩條溫度曲線都表明極端溫度對石英晶體諧振器的頻率有影響。對于大多數應用而言，與溫度相關的微小頻率變化(例如-40°C至+85°C范圍內的+/-15ppm)不成問題。然而，如果需要更精確的頻率，建議使用溫度補償晶體振蕩器，稱為TCXO。這提供了非常高的頻率精度，即使在很寬的溫度范圍內也能達到幾個ppm。
