Statek晶體HGXO3DSTSM320.0M,30/50/I振蕩器的操作指南

1.簡介
本文件提供了在客戶所在地處理晶體或晶體振蕩器產品的指南。它涵蓋了從產品在客戶碼頭收到并存放在客戶貨架上起的處理過程，包括從裝運箱中取出、板焊接和拆板/分離，以及在客戶的板上安裝最終產品。

盡管本技術說明為所有晶體和晶體振蕩器設備提供了操作指南，但設計和制造為堅固耐用的Statek晶振晶體和晶體振子在受到不當操作時應優于行業中的普通晶體和晶體振蕩子。

2.所有晶體和晶體振蕩器的一般處理指南

晶體和振蕩器產品的設計和制造能夠承受一定的沖擊水平。這些級別在產品數據表的“規格”部分有所說明。由于處理或制造工藝步驟而超過這些沖擊水平可能會導致電氣特性的變化和/或設備的實際損壞。

為了保護和確?？珊感?，Statek建議我們的標準產品儲存在15°C至35°C的溫度和25%至85%的相對濕度下。

3.所有晶體和晶體振蕩器的清潔

據一些客戶報告，超聲波清洗石英晶體會導致晶體損壞，或者在極端情況下導致晶體破裂。這種損壞或破裂既可能發生在低頻晶體中，也可能發生在高頻晶體中。因此，我們建議客戶在執行

超聲波清洗我們的設備，并嘗試首先驗證這樣的清洗過程不會損壞設備。

4.取放機器

如果使用自動組裝或取放機將零件從托盤或卷軸上放置到板上，建議調整機器臂的速度，并對機器的減速和設備高度進行適當編程，以避免放置零件時頭部的沖擊損壞零件。使用柔軟或橡膠包覆的尖端也有助于消除對設備的任何損壞。

5.用于所有晶體和石英晶體振蕩器的印刷線路板的處理

在電路板制造/焊接過程中，應盡量減少任何電路板剪切、彎曲、扭曲、振動或類似的力，以降低損壞設備的風險。

在PC板面板包括超過一定數量的板（例如，25到30個板）的情況下，任何此類問題都可能加劇。由于板填充過程引入面板的部分力被轉移到面板上的所有板，在每個面板有大量板的情況下，轉移到面板最后幾塊板的累積振動效應可能被證明是過度的。

6.單個晶體和晶體振蕩器的處理

在個別電路板、晶體或晶體振蕩器處理不當或掉落在工廠地板上的情況下，設備會受到一定程度的沖擊。這種沖擊水平取決于許多因素，如設備掉落的高度、掉落的力度、設備的質量和表面積以及設備掉落的地板表面材料。如果掉落在地板上，根據上述因素，設備可能會受到超過設備數據表中規定的沖擊水平。建議小心處理印刷線路板、晶體或晶體振蕩器，以消除因處理不當或掉落而引起的任何潛在問題。

7.操作員熟練程度計劃

Statek建議客戶熟悉J-STD-001培訓和認證計劃的內容，并考慮讓其操作員參加該計劃，該計劃是由電子電路互連與封裝研究所（IPC）建立的行業共識培訓和認證項目。

Statek晶體HGXO3DSTSM320.0M,30/50/I振蕩器的操作指南

Statek表面貼裝晶體和振蕩器的焊接指南

1。介紹
Statek Crystal和振蕩器是密封的低熱質量器件，在進行焊接之前需要特別注意。為避免損害密封件的完整性或損壞裝置，溫度在最長允許時間內不得超過最大允許峰值溫度。
  在此，我們?yōu)樽罡吖ぷ鳒囟葹?00℃或更低的表面安裝設備提供建議。對于通孔和高溫器件，請聯系工廠。在第二節中，我們介紹了一般準則。在第3節中，我們按設備系列總結了指南。在第4節中，我們提供了一些手工焊接的技巧。最后，在第5節中，我們注意到不遵守這里給出的準則的一些后果。
2。一般準則
  對于最高工作溫度為200°C或更低的表面貼片晶振裝器件，我們建議回流焊溫度、時間和斜坡率不要超過表2中給出的限制。圖1中給出了這些器件的可接受的焊料回流分布的示例。

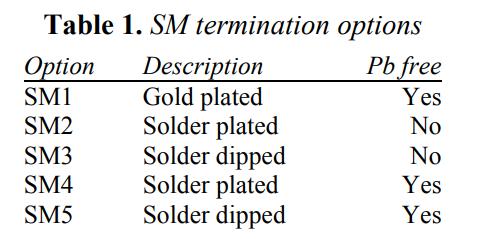

statek為其表面安裝設備提供了表1中給出的五種終端選項。

表1。短消息終止選項

Statek晶體HGXO3DSTSM320.0M,30/50/I振蕩器的操作指南

  SM1終端是鍍金焊盤，回流焊輪廓不得超過表2中給出的最大允許溫度、時間和速率，以避免損壞器件。

3。按設備系列列出的指南

3.1。CX表面貼裝晶體

所有CX系列表面貼裝(SM)晶體都具有高溫焊料密封邊緣。保持峰值溫度低于260℃，以避免焊料回流。

3.2。表面安裝振蕩器

  盡管Statek的許多表面安裝振蕩器都具有無焊密封，但對于最大工作溫度為200℃或更低的石英晶體振蕩器，我們建議在所有情況下將峰值溫度保持在260℃以下，以避免損壞振蕩器IC，并避免回流那些具有焊料密封的振蕩器的焊料。

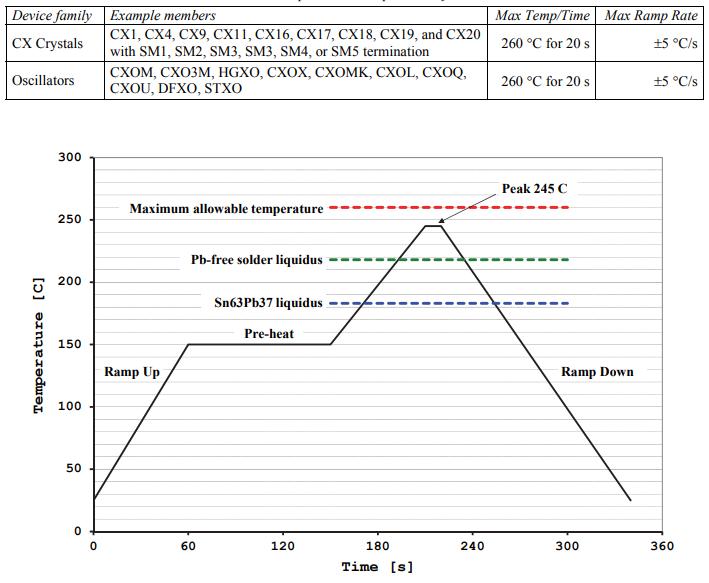

如下如，最高工作溫度為200℃或更低的Statek表面安裝晶體和振蕩器的可接受焊料回流曲線
