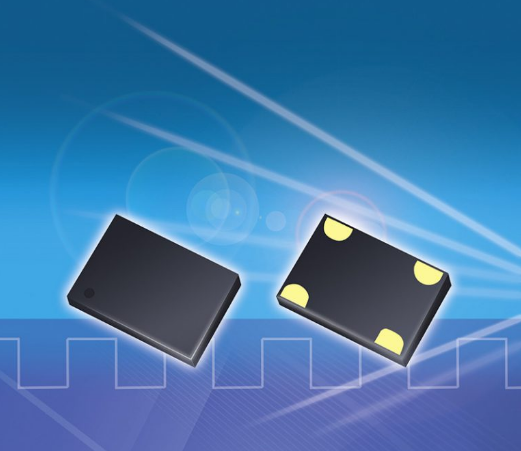

PETERMANN彼得曼SMD時鐘硅振蕩器

0/+70°C至-55/+125°C范圍內的SMD時鐘硅振蕩器

PETERMANN彼得曼SMD硅振蕩器的趨勢持續快速增長。一方面，考慮到它們的性能，它們具有成本效益，可以取代石英振蕩器，但以下情況除外TCXOs和VC-TCXOs，在所有垂直市場和應用中。另一方面，32.768kHz晶振和MHz的超低功耗振蕩器可實現高達50%的系統節能——請咨詢我們的專家這是如何實現的

PETERMANN彼得曼SMD時鐘硅振蕩器

新開發的推薦版本：
對于新開發產品，我們建議開發人員采用2.0×1.6mm或最大2.5×2.0mm貼片晶振尺寸的版本，具有2.25–3.63VDC(-文章描述中的XX-)的寬電源電壓范圍，頻率穩定性為20 ppm @-40/+85°C、30 ppm @-40/+105°C、30 ppm @-40/+125°C或50 ppm @-55/+125°C，以及對于引腳1的功能，我們建議使用待機功能，即使不一定需要該功能。原因:一方面，與潛在的成本節約相比，引腳#1的布線要求非常低，因?yàn)槲覀兺ǔＳ写罅康膫溆霉δ軒?kù)存，這使得短期內以非常好的價格交貨成為可能。在引腳1處沒有待機功能的振蕩器按要求的數量制造，這通常要貴得多。如果所需的振蕩器沒有庫存，標準交付周期，包括定制產品，最長為4-6周。
如何在不增加成本的情況下改善EMC行為
SMD硅時鐘振蕩器石英晶振具有所謂的軟電平功能。詳細信息可在以下報告中找到:“SMD硅時鐘振蕩器如何改善EMC–EMI”
SoftLevel功能無需額外費用，可以縮短輸出信號的上升/下降時間。這使得輸出信號的邊緣更圓；在最慢的版本中，輸出信號類似鯊魚鰭。上升/下降時間延長達45%，第11次諧波的EMC衰減超過–60 dB。對于t這樣一個簡單的改編來說，這是一個巨大的價值升高和t秋天.
工程服務完善了我們極其廣泛的產品組合：
1) 關注整體設計過程：
我們的核心競爭力是在頻率生成組件和相關的個人產品咨詢和客戶在設計過程中的全面支持。我們利用我們的技術專長，提供基于復雜和創新組件的面向客戶的解決方案，從而為客戶提供特殊的附加值。因此，我們?cè)谡麄€(gè)設計過程中陪伴客戶，從面向應用的產品選擇到樣品設備，直至系列生產和系列支持。
2) 我們的設計服務：
廣泛的產品咨詢
電路測試
電路模擬
根據振蕩石英的標準(IEC60444)測量用過的石英/振蕩器
石英電流和驅動水平的測量(IEC60444)
工作頻率和有效負載能力的確定(IEC60444)
安全系數和共振電阻的測定(IEC60444)
電路適應相關頻率確定元件的建議
與相關客戶部門合作，提供大規模生產支持
3) 我們客戶的優勢：
測試外包允許客戶節省成本和時間，并為他們做出決策提供全面的技術基礎。
快速提供技術分析，并在很短的時間內提供最終報告。
由于基于標準的測試和極短的分析時間，產品上市速度極快，并減少了客戶工程部門的工作量。
早期檢測和校正頻率生成組件的電路中的錯誤，以實現順利的大規模生產。
我們的分析程序符合汽車和商用車行業的要求，非?？煽?。
