Rakon提供獨特的恒溫晶振系列是基站應用理想選擇

移動網絡的數據挑戰,從發射基站臺到移動通訊回程,減少空間容量緊縮的壓力和覆蓋范圍限制,但宏基站的重要性仍然很高,智能無線設備等移動電話的發展以及平板電腦等設備的爆炸式增長速度創造了一種能力,在轉移到基于分組的回程機制時,宏基站的同步實現變得具有一定的挑戰性,本文所提到的瑞康晶振公司所生產的恒溫晶振系列是基站臺應用要求的理想選擇,其電路交換網絡轉變?yōu)榉纸M交換網絡允許基站使用同步以太網和基于分組的同步技術.

GPS或其他GNSS方法目前是主要方法網絡時機的來源,但有損失的風險增加因信號損失而導致的同步(城市峽谷或者例如天氣條件)或各種干擾的情況,不像傳統的同步技術,基于石英晶體振蕩器分組的解決方案?jìng)鬏旑l率和時間,補充基于GNSS同步解決方案在大多數基站同步實現中,GNSS用作主要參考源,當GNSS發出信號時如果失敗,系統可能會切換到基于數據包的網絡同步,而SyncE或傳統也可以支持這種同步同步.

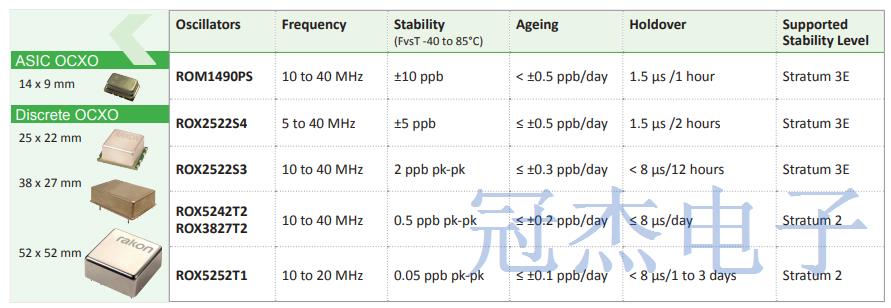

Rakon對保持階段進行了延長測試OCXO的運動性能和功能設備在整個溫度范圍內具有幾μs的保持性能超過24小時的范圍,Rakon擁有完整的OCXO晶振系列支持廣泛的保持要求在8到24小時內1到10μs,下圖是用于基站定時應用的RakonOCXO振蕩器,基于分組的網絡極低由于變化,時鐘恢復PLL上的帶寬分組延遲變化(PDV)的本質,宏基站同步PLL通常采用非常低的環路帶寬(以mHz為單位),因此振蕩器非常穩定這些PLL的實現需要這些PLL.

當所有同步源發生故障時,系統將回退到本地時鐘源以提供保持,取決于系統要求,時鐘源需要一定的穩定性才能達到目標保持規范,基站考慮了恒溫晶體振蕩器的兩個主要方面同步設計,保持要求是一個主要目標.基站的保持時間是服務運營商要求保持系統在網絡之后運行指定的時間限制同步源失敗,取決于空中接口要求,約束可能僅限于頻率,或頻率和相位達到一定的保持時間,在同步設計中.

Rakon晶振擁有幫助確定俱佳狀態的專業知識振蕩器解決方案,滿足客戶的系統要求,振蕩器解決方案需要了解差分頻率與溫度的差異,表征了各種類型的石英晶體循環時間段的環境條件分組網絡,以及振蕩器精心選擇保持識別和循環帶寬要求以及其他考慮因素比如相位噪聲,保持時間取決于振蕩器,特別是頻率與溫度的關系特性,老化和頻率的斜率表現隨著溫度.
