OCXO控制晶振使多層電路板維持散熱考慮因素

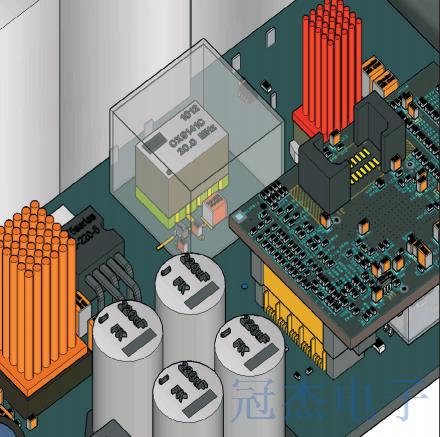

在惡劣的環境工作溫度范圍,受控制空氣流動,熱升溫速率和最小化熱量能量增益損失對于成功布局至關重要,為了達到OCXO晶振規定的頻率穩定性必須能夠達到并維持散熱平衡,電路板布局不正確可以允許來自附近組件的熱傳遞使?fàn)t芯過熱,導致指定的石英晶振損失頻率穩定性,任何冷卻或分散這種熱量的企圖都會導致烤箱核心溫度漂移,實際上不符合與OCXO所規定指定的頻率穩定性.

為了電路板達到一定多層散熱效果,考慮以下布局問題:1.始終將OCXO放置在定時電路附近,并保留所有電源/接地和RF走線盡可能小.2.始終遵守規定的裝載規范}用于OCXO RF輸出,恒溫晶振對負載敏感并要求一個等效負載電容器平坦電容與溫度曲線達到規定的頻率穩定性規范在實際應用中考慮NPO/COG電容器以獲得最佳溫度特性,看到圖13-01各種頻率響應等效容性負載.3.使用輔助緩沖區扇動OCXO RF信號到多個輸入或定時電路,避免設計將"切換"額外的電容負載,避免設計"在多個容性負載之間切換",OCXO是負載敏感設備.

4.放置一個小型陶瓷去耦電容典型的NPO/COG/X7R,2至3歐姆在輸出頻率處的電抗OCXO晶體振蕩器可以將供電軌上的任何噪聲分流到地面,額外的去耦電容可用于過濾掉其他不需要的供應OSC晶振設備產生的噪音.5.建議放置10uF至47uF的散裝物料電容盡可能靠近VCC引腳該設備.6.始終使用速度等級轉換器或在需要通信的應用中緩沖在多個數字設備之間運行供電電壓,切勿使用電阻分壓器射頻信號上的網絡.

7.通過尺寸選擇不當可能導致石英晶體振蕩器當前的饑餓問題將導致電流振蕩作為烤箱核心缺乏力量,無法達到熱平衡,應仔細評估通孔尺寸考慮到所有高功率設備保證足夠的電流,最大值通過通道計算的電流應該是使用最高預期電路板溫度制成而不是最高環境溫度發熱元件通常會發熱電路板遠遠超出環境溫度OCXO的范圍.8.避免使用串聯電流檢測電阻OCXO監控應用程序,不當可以選擇電阻值結合時顯著的電壓下降供給的熱系數很大來自OCXO的電流.

通過跑步也應該足夠進行的評估最大載流量預計電路板溫度,通過墊工作最好,但是增加額外的一定成本,低阻抗電源和接地層應該用來代替基于配電方式減少高電流引起的感應電壓OCXO晶體振蕩器等設備,對于配備控制電壓的型號,它是重要的是連接控制器的地面電壓源盡可能靠近OCXO接地以最小化,走線阻抗和因此最小化任何產生的電壓這可能會導致大的頻率誤差.
