富士康加工蘋果手機晶振專用FC-135愛普生晶振編碼Q13FC1350000500

手機中32.768K的RTC晶振一般都使用crystal,簡單的說就是一塊石英晶體,它需要外加振蕩電路.石英晶體之所以能作為振蕩器使用,愛普生晶振是基于它的壓電效應：在晶片的兩個極上加一電場,會使晶體產生機械變形；在石英晶片上加上交變電壓,晶體就會產生機械振動,同時機械變形振動又會產生交變電場,雖然這種交變電場的電壓極其微弱,但其振動頻率是十分穩定的.當外加交變電壓的頻率與晶片的固有頻率由晶片的尺寸和形狀決定相等時,機械振動的幅度將急劇增加,這種現象稱為壓電諧振

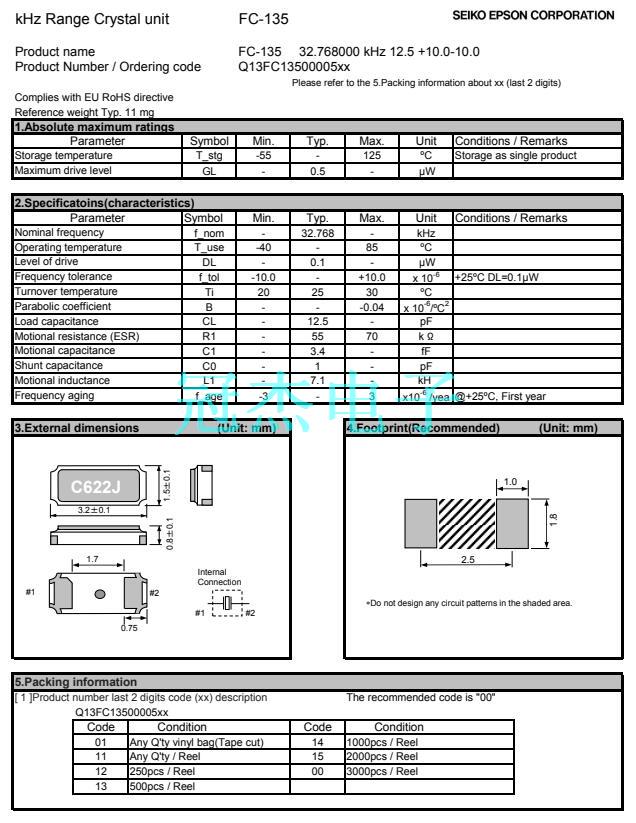

FC-135愛普生晶振編碼Q13FC1350000500,蘋果手機專用晶振

晶振編碼	長x寬x高	型號	頻率	CL值	頻率.tol。@+25°C	工作溫度	ESR[類別]	驅動力	溫度
Q13FC1350000100	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	7 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000200	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000300	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000400	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000500	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000600	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	9 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000800	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	9 pF	+/-30.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001000	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	15 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001100	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001200	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	8 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001300	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001700	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	+/-30.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001900	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	-18.0/+22.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350003900	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	7.5 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350004900	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	6 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350005700	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	10 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350006000	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	6 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350006100	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	6.5 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350006300	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	18 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000400	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000500	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000600	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	9 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000800	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	9 pF	+/-30.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001000	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	15 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC

手機中的基準時鐘電路比較復雜,一般是帶AFC的溫度補償型壓控有源晶振（VCTCXO）.它是一種26M的專用VCO組件,它將26MHz的晶體及變?nèi)荻O管、電阻電容等構成的26MHz振蕩電路封裝在一個屏蔽盒內,組件本身就是一個完整的晶振振蕩電路,愛普生晶振代理可以直接輸出26MHz時鐘信號.它可以通過AFC微調使得頻率更加精準.一般手機校準頻偏時,是在某個信道上發射功率,用頻譜儀檢測天線口的頻率與信道標準頻率比較偏差,然后由BB發送AFC信號來控制微調VCTCXO的頻率,使得發送端的頻率滿足協議要求的偏差.

FC-135愛普生晶振編碼Q13FC1350000500,蘋果手機專用晶振
