Jauch石英晶體Q 40.0-JXS32-8-10/10-FU-WA-LF的石英毛坯有多厚？

返回列表 來源：冠杰電子 瀏覽：- 發布日期：2024-05-23 10:25:18【大 中 小】

Jauch 40MHz

Jauch石英晶體Q 40.0-JXS32-8-10/10-FU-WA-LF的石英毛坯有多厚？

Jauch集團是石英晶體、晶體振蕩器和電池技術的主要專家之一。我們成立于1954年，現在是頻率控制產品領域的領先公司之一，也是鋰離子和鋰聚合物電池新興市場的公認專家。Jauch頻率控制產品按照最高質量標準生產和配置。因此，即使在極端條件下，對于最復雜的半導體芯片，它們也能可靠地設定速度。

詢問技術部門:40 MHz的石英毛坯有多厚？

讓我們以一個小測驗開始這篇博文:自己猜猜看——答案會在文中出現。
40MHz的石英晶體毛坯有多厚？像…一樣厚..
甲:指甲
一張普通的打印紙
一根頭發
你自己猜——答案會在課文中出現。但首先，讓我們看看這個理論:
一般來說，石英坯的諧振頻率與石英板的厚度之間存在反比關系。
換句話說，諧振頻率越高，所需石英坯體的厚度就越小。這是因?yàn)樵谑⒈P(pán)的界面之間形成了所謂的駐波。該駐波通過在厚度方向上傳播的橫向聲波的兩個界面上的反射而在石英晶片內部積累。最大的機械位移在垂直于波傳播方向的石英板平面內。
在諧振頻率下，聲波波長的一半的奇數適合石英坯的厚度平面。因此，坯料的厚度是AT部分生產的石英的主要頻率決定尺寸。截面石英晶振通常在以下頻率范圍內制造:
1MHz~60MHz，在基本模式下運行
30MHz~250MHz，泛音模式下運行（第三；5日；7號；第九泛音）
如前所述，可以估計石英板（毛坯）的所需厚度d，因?yàn)槠鏀?shù)個半波長應該適合石英毛坯的厚度平面。
除了石英坯的厚度之外，必須考慮聲波在石英材料中的傳播速度v，以便計算共振頻率f .對于AT截面石英，傳播速度v約為3320米/秒。基于此，給定頻率下所需的厚度d可估算如下:
d ≈ n x x v/f，n = 1，3，5，…
在基本模式下，將在10.0MHz和40.0MHz諧振器的頻率下獲得以下厚度的石英坯體:
10.0兆赫? d = 166.0微米
40.0兆赫? d = 41.5微米

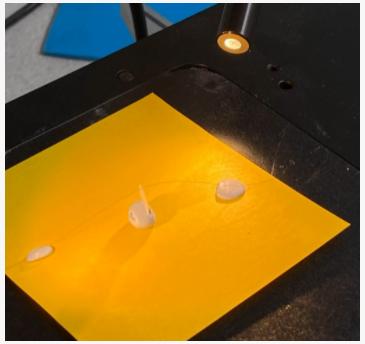

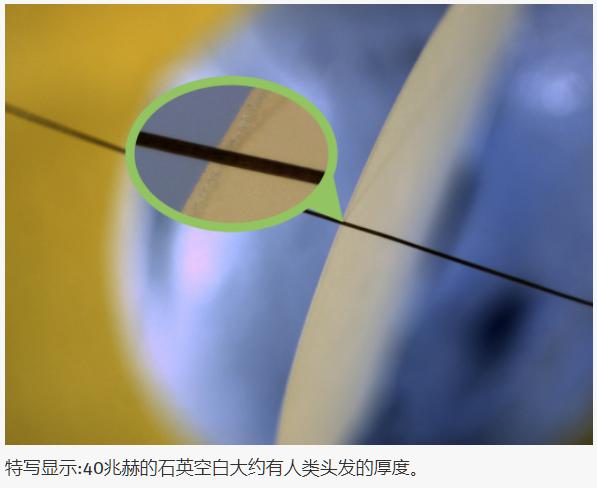

因此，諧振頻率為40MHz的石英坯件是相對較薄的圓盤。它的厚度只有41.5米，約為0.04毫米。因此，厚度約為人頭發的直徑，約為一張紙的十分之一。所以正確答案是c.

Jauch 40MHz-1

Jauch 40MHz-2

Jauch石英晶體Q 40.0-JXS32-8-10/10-FU-WA-LF的石英毛坯有多厚？
例如，我們現在如何確保諧振頻率的容差與所需諧振頻率的偏差僅為10 ppm（百萬分之一）？
如果我們將其轉換為石英坯的標稱厚度，+/-10ppm的共振頻率偏差對應的厚度公差僅為+/-0.415nm。
這是最復雜的機械操作也無法實現的。此外，振蕩石英晶體據說是一種成本非常低的組件，也將用于消費領域。
那么如何實現這種僅+/-10 ppm的低頻容差呢？
我們使用一個技巧來代替機械公差，這在實踐中是無法實現的。這是因?yàn)橥ㄟ^(guò)耦合額外的重量，石英坯件的諧振頻率可以在非常小的范圍內受到影響。
為了理解這個技巧是如何工作的，重要的是要知道貼片晶振石英坯可以在兩個電極的幫助下被激發振蕩。這僅僅是因?yàn)閴弘娦?yīng)，我們將在其他地方解釋。
石英坯件的相對表面上的兩個電極具有非常小的質量，除了坯件的厚度之外，這也影響諧振頻率。由于這個原因，石英坯件做得比計算的薄一些，因?yàn)橹C振頻率由于電極的額外耦合質量而有所下降。
在通過濺射工藝施加兩個電極之后，產生的諧振頻率應該仍然剛好高于最終的標稱頻率。在密封石英外殼之前的最后一個制造步驟中，真正的“把戲”開始了。

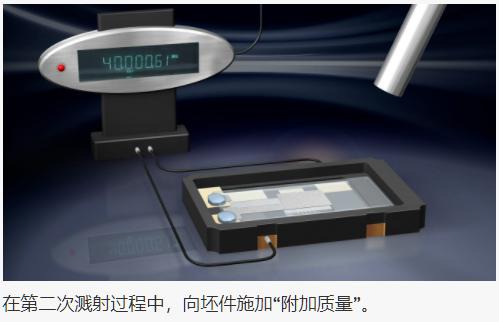

它包括在現有電極上再涂一層極薄的金屬層。這是使用另一種濺射工藝來完成的，同時連續測量石英盤的諧振頻率。該第二濺射過程相對較慢，并且一旦達到精確的標稱頻率就停止。

這種以有針對性和單獨控制的方式施加非常輕微的附加質量的“技巧”允許非常精確地設置諧振頻率，從而可以實現+/-10 ppm或更好的諧振頻率公差。這種精度無法通過純機械加工步驟實現。
