什么是抖動？

抖動是如何測量的？

1，抖動定義
155.52MHz的理想時鐘信號在一個完整周期內具有6430皮秒的周期。“無噪聲”波形的連續周期將精確測量6430皮秒。將導致時鐘周期從6430ps變化的噪聲元素被稱為抖動。抖動由確定性（來自電源噪聲等特定原因）和隨機內容組成。抖動的隨機部分可以使用高斯分布統計來表征。例如，僅包含隨機抖動元件的石英晶振155.52MHz時鐘振蕩器的周期的三百次連續測量將呈現為高斯分布（具有一個峰值）。加上或減去一個標準偏差將包含68.26%的所有周期測量數據點：
+/- 2 sigma would contain 95.4 % of all measurements taken.

+/- 3 sigma would contain 99.73%.

+/- 4 sigma would contain 99.99366%

+/- 7 sigma would contain (100- 1exp-12)% of all measurements taken

具有較大標準偏差的高斯分布將具有更寬的尾部，距離平均值更遠的周期測量值更多（更小和更大）。從最小周期測量到最大周期測量的距離稱為峰間抖動水平，單位為皮秒。峰值峰值取決于樣本大小。同一測試單元的較大樣本測量值將產生較大的峰值。標準偏差（1-西格瑪）的使用僅在純高斯分布中有效。如果分布中存在任何確定性抖動（具有如下所述的特定原因），則使用基于整個抖動直方圖的1-西格瑪來估計發生概率是無效的。如果信號中存在確定性抖動，則周期測量的直方圖將包括多個峰值。抖動（如電源紋波）的主要原因可能是調制時鐘以產生多個峰值?；蛘?，石英晶體振蕩器信號可能包含許多次諧波功率。總抖動是隨機抖動與確定性抖動相互作用的組合。

2，抖動的來源

隨機抖動來自許多來源。半導體晶體結構的熱振動導致遷移率根據取決于材料的瞬時溫度。隨機抖動的另一個來源是由于半導體工藝變化（如摻雜密度不均勻）引起的缺陷。多個隨機抖動源以RMS方式添加，但當將隨機抖動添加到確定性抖動以獲得總抖動、峰間抖動時，需要峰間值。

確定性抖動是由可識別的干擾信號產生的。它的振幅總是有界的，并且有特定的原因（不是隨機的）。確定性抖動可以通過相鄰信號跡線之間的串?dāng)_來生成。當來自一個導體的增量電感將來自相鄰信號線的感應磁場轉換為感應電流時，就會發生這種情況。這種感應電流會增加或降低電壓，從而導致抖動。

EMI輻射會導致確定性抖動。敏感信號路徑可能受到來自EMI源的磁場的影響。EMI源包括電源、AC電源線和RF信號源。像串?dāng)_一樣，在定時信號路徑上感應噪聲電流，從而調制定時信號電壓電平。

確定性抖動可以由多層襯底的功率層中的噪聲產生。這種噪聲可以改變邏輯門中的閾值電壓?；蛘?，閾值電壓下接地參考的變化將導致切換柵極所需的電壓的變化。

當多個門同時切換到同一邏輯狀態時，可能會出現確定性抖動。電流尖峰可以在電源和接地平面上感應，從而為閾值電壓電平偏移創造另一個機會。

3，MTRONPTI如何測量抖動

MtronPTI石英晶振廠家使用Wavecrest的時間測量系統、相位噪聲系統和數字示波器來測量時域和頻域抖動。雖然本教程將簡要討論測量技術，但Wavecrest已經編寫了許多關于使用其設備進行抖動測量的基本原理的應用說明。他們的網站位于www.wavecrest.com。首先有兩個特別的應用說明：

DTS測量技術（入門）
抖動分析（入門）

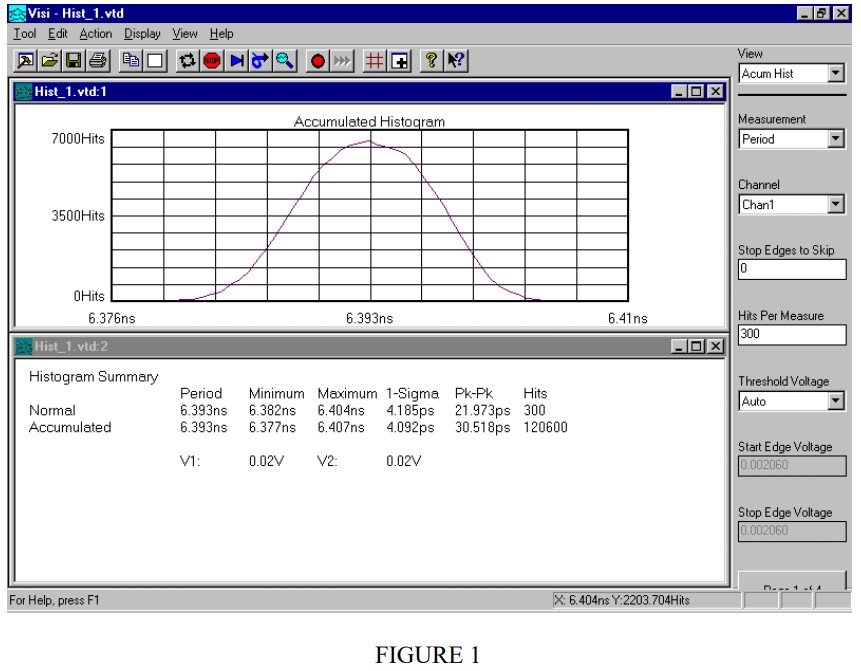

DTS測量兩個事件之間的時間。在內部，許多時間測量值（樣本）被編譯成一個直方圖（下面的圖1）。可以在前面板上查看基本統計數據，如樣本量、平均值、峰對峰和1西格瑪。貼片晶振振蕩器輸出信號上的這些數據可以通過GPIB傳遞到Wavecrest虛擬儀器軟件、API軟件或用戶的定制軟件。來自數百或數千個直方圖的數據可以被編譯成圖，這些圖突出顯示了有關輸出信號質量的更多信息。抖動累積的特定值，如抖動頻率和功率，以及確定性抖動和隨機抖動的幅度可以顯示在這些圖中。

DTS測量兩個事件之間的時間，這兩個事件是閾值交叉。數字采樣示波器測量相對于觸發器的相對于時間的電壓。基于事件的測量允許DTS在800毫微微秒（DTS的硬件分辨率）內確定實際邊緣位置。采樣范圍在采樣點之間對數據進行插值，以確定閾值跨越的時間。由于范圍取決于觸發信號的使用，因此該波形上的任何抖動都可能掩蓋抖動因素。一個來自行業領先供應商的特殊數字示波器將1.5 pS列為其測量設置的均方根抖動誤差。DTS使用事件的異步隨機采樣來建立事件時間的有效統計分布。它每21uS到25uS采集一次樣本，與DUT的工作頻率無關。通過隨機化采集時間，不可能屏蔽出可能與采樣率匹配的抖動信號。

DTS測量系統包括許多軟件工具，以增強對波形特性的理解。抖動分析工具允許用戶查看抖動調制。例如，用戶可以測量數百或數千個直方圖，每個直方圖由波形周期的300個樣本測量組成?？梢岳L制所有這些樣本組的標準偏差，以顯示指定時間段內的累積抖動（上圖2）。其他關鍵波形參數，如上升時間、下降時間、傳播延遲和頻率，可以用這種方式進行檢查

時域數據可以通過使用FFT連接到頻域，以確定抖動分量的頻率和幅度。Wavecrest還提供了超出本討論范圍的高級軟件工具。Tail fit TM算法使用戶能夠分析多模式分布（多個峰值）。在非高斯分布中，當可以計算這些尾部區域的等效1-西格瑪時，高斯假設適用于尾部（最左邊和最右邊的區域）。通過這種方式，Tail fit TM允許計算非高斯分布的外圍測量的概率發生

因此，對于給定波形的峰間抖動的預測可以在上電后十億個周期近似（具有非常高的置信度），而無需等待十億個信號周期完成。

另一個高級軟件功能涉及當用戶指定諸如12KHz到20MHz的SONET范圍之類的頻率帶寬時計算積分抖動。根據設置中指定的樣本測量數量，集成抖動測試每單位需要0.5到1.5分鐘。

4，為振蕩器指定的抖動類型：
時域中的測量

周期間抖動測量相鄰周期之間的周期差異。峰間周期抖動是周期測量值從最小值到最大值的分布寬度。峰對峰是從連續邊緣測量的直方圖中獲得的。進行的樣本測量越多，最小周期數據點和最大周期數據點之間的差異就越大。樣本周期測量值的分布具有與其相關聯的RMS或標準偏差（1-西格瑪）。

周期測量的分布的1西格瑪水平可以用于計算誤比特率。預期BER被定義為當峰值到峰值的總抖動（隨機加確定性）超過抖動預算時導致比特錯誤的概率。

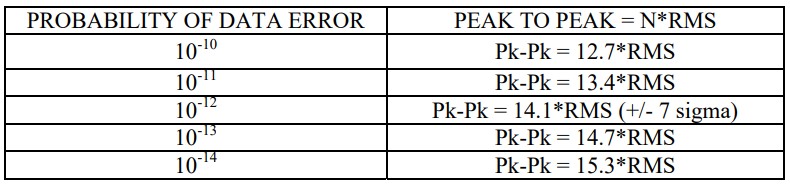

下面列出了隨機抖動（pk到pk）與BER的關系表：

頻域中的測量

特定帶寬上的集成抖動可以從MtronPTI麥特倫皮晶振的DTS時間測量系統中獲得。例如，SONET標準要求在偏離載波頻率12KHz到20MHz的頻帶內具有抖動性能。根據測量的樣本數量，Wavecrest系統將在每單位30至90秒內計算出該值。

積分抖動也可以在給定帶寬上從相位噪聲測量系統獲得。根據每個頻率偏移帶內的平均數，每個單位的測量可能需要長達四分鐘的時間。每種測量技術都有其優點和缺點。與MtronPTI技術支持的補充討論可以更詳細地審查這些測量技術差異。

進口晶振在特定的155.52MHz PECL振蕩器產品上，在12KHz到20MHz的頻帶中，集成抖動為1.08pS。該相同的DUT具有在時域中測量的5.99pS的周期間1西格瑪水平。在時域中的峰對峰是45.8pS。

盡管積分相位抖動看起來更好，因為它是一個較小的數字，但時域測量傳達了關于振蕩器波形噪聲特征的相同信息。

5，將相位噪聲數據轉換為積分相位抖動：

有許多論文描述了如何推導出用相位噪聲表示RMS抖動的方程。我們將向您展示的是一個為Microsoft Excel電子表格開發的實用應用程序。任何有興趣分析相位噪聲數據的工程師都可以使用此工具。我們從一個公認的方程開始，根據相位噪聲計算RMS抖動（秒）。

fo=載波頻率（Hz）

f1，f2=感興趣的偏移頻率范圍（Hz）
Φ=相位噪聲，單位為弧度2/Hz
dBc=相對于載波的相位噪聲功率
SΦ（f）=特定偏移頻率f下的頻譜密度，單位為Hz（見等式2）

Φ通過等式3與相位噪聲功率相關。代入等式2中的Φ，我們得出了等式4中SΦ（f）的最終定義

為了近似積分，我們使用梯形方程5的總和。

相位噪聲測試系統沿著對數標度繪制頻率，每十年至少應選取3個點。例如，為了獲得均勻分布的點，我們選擇使用10、20、50、100、200…等方法。更多的點意味著更好的相關性。

剩下的就是取和的平方根，然后除以（2*PI*Fo）。我們已經描述了將其作為一項簡單任務實現到電子表格中或?qū)⑵渚幋a到BASIC或C程序中所需的所有部分。

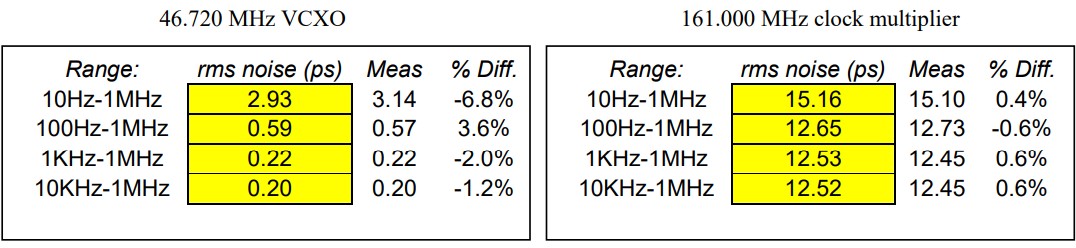

下面列出了將該方法與Aeroflex PN9000相位噪聲測試裝置進行比較的結果，該測試裝置使用了從10 Hz到1 MHz的n=16個點。

6，振蕩器抖動從供應商到客戶的相關性

無論指定了哪種類型的抖動，都應確定會導致最終產品無法滿足其系統要求的最大振蕩器抖動電平。在大多數情況下，振蕩器抖動對整個系統抖動的貢獻是25%或更小。為了幫助石英晶體振蕩器公司在客戶板上模擬操作，應向供應商提供有關振蕩器電源中噪聲紋波的信息。然后，可以在有或沒有電源線噪聲注入的情況下進行抖動測量，以便客戶更好地了解設備在一些“板載”信號干擾下的表現。

MtronPTI向其客戶群建議：
1） 時域1-西格瑪抖動和峰間電平使用50000個周期周期來指定。
2） 還應指定SONET帶寬（12 KHz至20 MHz）上的集成相位抖動。
3） 應規定不同頻率偏移下的相位噪聲性能，以向振蕩器供應商提供振蕩器信號噪聲輪廓的完整圖像。
