SiTime振蕩器SiT1533AI-H4-D14-32.768S老化及其在精密計時中的重要性

返回列表 來源：冠杰電子 瀏覽：- 發布日期：2024-03-18 16:50:07【大 中 小】

SiTime振蕩器SiT1533AI-H4-D14-32.768S老化及其在精密計時中的重要性

頻率穩定性是振蕩器最基本的性能指標。它代表輸出頻率的偏差，通常用百萬分之一或十億分之一表示。較小的穩定性數值意味著更好的性能。溫度變化、電源電壓變化、輸出負載變化和頻率老化等多種情況都可能導致頻率變化。在這篇博客中，我們關注老化，即振蕩器頻率在一定時間內的變化。
為什么低老化很重要？
在許多應用中，老化是一個重要參數，必須在系統設計期間加以考慮。在需要非常穩定的頻率基準的系統中，這一點尤為重要。這些系統使用TCXOs（溫度補償振蕩器）和OCXOs（恒溫控制振蕩器）等精密石英晶體振蕩器。
例如，精密振蕩器通常用于網絡基礎設施和高精度測量設備中，以提供穩定的備用頻率源。在這些應用中，OCXO（在某些情況下還有TCXO）在失去GPS等外部源的情況下充當本地時鐘。保持模式是系統暫時失去與外部參考信號的連接并切換到本地信號源時的工作模式。在這種情況下，本地振蕩器OCXO或TCXO晶振必須在數小時到數天內保持極其穩定的狀態，這使得老化成為一個關鍵因素。
什么導致振蕩器老化？
老化是由振蕩器內部變化引起的。衰老主要有兩個原因。一個原因是質量負荷，另一個原因是應力釋放。石英振蕩器老化的根本原因主要是制造工藝、結構設計和器件中各種材料的使用。在石英諧振器的制造過程中，殘余應力條件顯現，例如表面裂紋、加工過程中的拋光磨損以及石英和電極膜之間的結合力。材料的不同熱膨脹系數會在界面上產生應力。此外，石英振蕩器中使用的硅膠在受熱時會分解并導致質量堆積。

SiTime oscillator aging

SiTime振蕩器SiT1533AI-H4-D14-32.768S老化及其在精密計時中的重要性

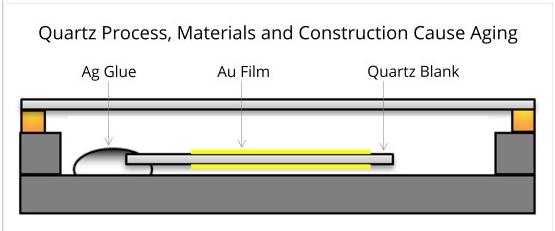

石英振蕩器使用的材料由于結構中的污染和應力消除而容易老化。
相比之下，MEMS諧振器使用穩定的硅材料，沒有除氣特性。SiTime晶振硅MEMS諧振器的制造過程不會引入污染物，例如在石英諧振器的劃片或拋光過程中引入的污染物。SiTime的專利附加過程形成超潔凈MEMS諧振器，在超過1000°c的高溫下封裝在晶圓級硅/多晶硅中。內部殘余應力由遷移通過晶格的原子釋放。這創造了一個清潔的真空環境，不會被污染物侵入。最終結果是諧振器的老化程度極低。

SiTime oscillator aging-1

SiTime振蕩器SiT1533AI-H4-D14-32.768S老化及其在精密計時中的重要性

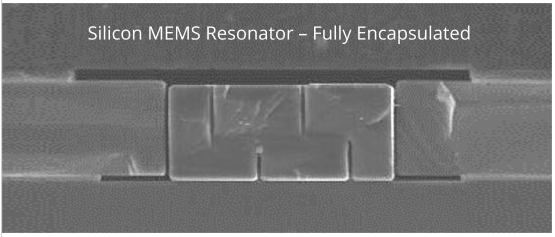

SiTime MEMS諧振器的橫截面，該諧振器采用在長期運行下保持清潔和穩定的工藝和材料制造。

MEMS和石英老化性能

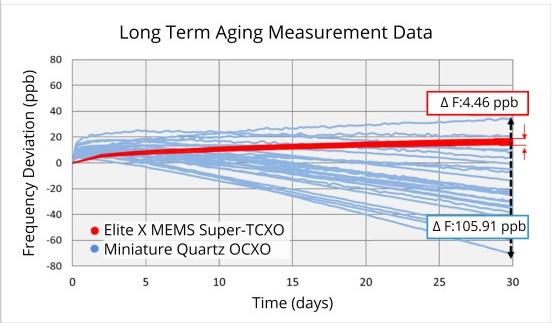

下圖展示了MEMS和石英振蕩器之間的老化差異。該圖顯示了基于MEMS的超級TCXO（Elite X sit 5501）和基于石英的小型化OCXO（均為3E層振蕩器）的30天老化測量數據（歸一化至第一天）。進口晶振石英OCXO和SiT5501在通電時都有正老化現象。然而，隨著時間的推移，大多數石英OCXO dut的負老化系數變得大于正老化系數，呈現逐漸下降的負斜率。
相反，SiT5501很快變得穩定，在30天的工作時間內，失調小于20ppb。此外，由于石英加工工藝的限制，石英OCXOs組之間的老化率可變性明顯大于SiT5501，成為潛在故障的另一個因素。通常，老化率規格將在運行30天后確定。

SiTime oscillator aging-2

SiTime振蕩器SiT1533AI-H4-D14-32.768S老化及其在精密計時中的重要性

頻率偏差基于MEMS的SiT5501 Elite X超級TCXO(紅色)vs小型化石英OCXO（藍色）

衰老是一個不可避免和不可逆的過程。然而，通過利用硅MEMS石英晶振制造工藝的優勢，可以降低頻率老化偏差，這種硅MEMS制造工藝可以生產不會受到損害的封裝硅諧振器。

Device Frequency Stability
(ppm) 		Output Type Supply Voltage(V) Temp. Range(°C) Package Size(mm)
Device Frequency Stability(ppm) Output Type Supply Voltage(V) Temp. Range(°C) Package Size(mm)
SiT5155 12 standard frequencies ±0.5 LVCMOSClipped sinewave 2.52.833.3 -20 to +70-40 to +85-40 to +105 5.0 x 3.2 10-pin
SiT5156 1 to 60 MHz ±0.5±1±2.5 LVCMOSClipped sinewave 2.52.833.3 -20 to +70-40 to +85-40 to +105 5.0 x 3.2 10-pin
SiT5157 60 to 220 MHz ±0.5±1±2.5 LVCMOS 2.52.833.3 -20 to +70-40 to +85-40 to +105 5.0 x 3.2 10-pin
SiT5356 1 to 60 MHz ±0.1±0.2±0.25 LVCMOSClipped sinewave 2.52.833.3 -20 to +70-40 to +85-40 to +105 5.0 x 3.2 10-pin
SiT5357 60 to 220 MHz ±0.1±0.2±0.25 LVCMOS 2.52.833.3 -20 to +70-40 to +85-40 to +105 5.0 x 3.2 10-pin
SiT5358 1 to 60 MHz ±0.05 LVCMOSClipped sinewave 2.52.83.03.3 0 to +70-20 to +70-40 to +85-40 to +105 5.0 x 3.2 10-pin
SiT5359 60 to 220 MHz ±0.05 (±50 ppb) LVCMOS 2.52.83.03.3 0 to +70-20 to +70-40 to +85-40 to +105 5.0 x 3.2 10-pin
SiT5376 1 to 60 MHz ±0.1±0.2±0.25 LVCMOSClipped Sinewave 1.82.52.83.03.3 -20 to 70-40 to +85-40 to +105 5.0 x 3.5 10-pin
SiT5377 60 to 220 MHz ±0.1±0.2±0.25 LVCMOS 1.82.52.83.03.3 -20 to 70-40 to +85-40 to +105 5.0 x 3.5 10-pin
SiT5501 1 to 60 MHz ±0.01 (±10 ppb)±0.02 (±20 ppb) LVCMOSClipped sinewave 2.52.83.03.3 -40 to +85-40 to +105 7.0 x 5.0 10-pin
SiT5503 1 to 60 MHz ±0.005 (±5 ppb) LVCMOSClipped sinewave 2.52.83.03.3 -20 to +70-40 to +85-40 to +95 7.0 x 5.0 10-pin
