簡述晶振的定向角和振動模式

石英晶體一直生長在高溶解度領域中,石英的生長過程由當?shù)氐貐^(qū)溫度系統控制著,使得較高溫度存在于溶解區中而較低溫度存在于生長區中,石英晶體利用其本身具備的壓電特征在現代通信設備:收發儀器,電話傳真,網絡數據連接,無線電通信,雷達系統等多層領域中為其提供準確時序頻率信號,石英晶體振蕩器諧振器是一種高Q值的壓電材料,同時也能通過機能轉換對其晶體進行各種角度的切割面積.從而獲得具有不同振動模式和不同溫度特性的各種坯料.

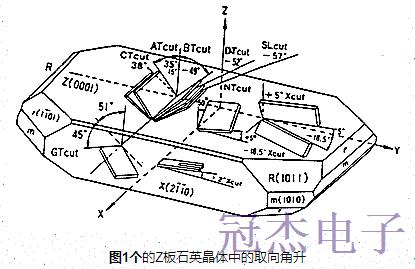

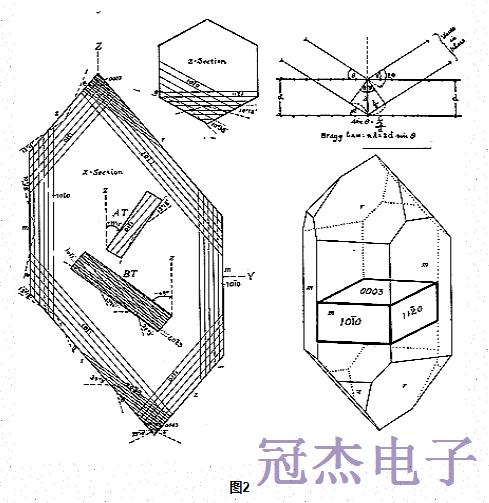

在實際的制造過程中,石英碎片或營養物被放置在長立式鋼制高壓釜的底部,該高壓釜專門設計用于承受高溫和高壓,沿著基面切成的石英晶片懸浮在種子容器的頂部區域中,加入計算量的去離子水和氫氧化鈉顆粒并密封容器,現在施加外部熱量以實現兩個等溫區,特殊的絕緣和精心控制的加熱模式對于獲得適當?shù)慕Y(jié)果非常重要,原石的小石英碎片被苛性堿溶液溶解,圖1和圖2示出了Z板32.768K石英晶體的取向角,其中對于最常使用的振動模式,晶體單元的第一頻率溫度系數在正常室溫附近變?yōu)榱?

通常用于石英晶振測量的原子平面(左),精確切割的X射線標準(右)可用于快速校準X射線測角儀,表1示出了由振動模式確定的振動模式,頻率范圍,方向角,寬度,長度,厚度尺寸和頻率之間的關系,從該表確定可用于所需頻率的振動和取向角的模式,最重要的是溫度控制,因?yàn)闇囟扔绊憼I(yíng)養物的溶解速率,石英在種子上的沉積和區域之間營養物的對流轉移,例如,區域之間的高溫差導致快速生長,然而,如果溫差太高,則會發生種子斷層。通過實踐經驗,建立了約38攝氏度的可行差異.

對振蕩器設計的考慮:選擇晶體振蕩器電路的設計工程師應仔細考慮以下因素,(A)環境變化:晶體具有溫度響應性,避免將晶體放置在熱點或冷點附近,在穩定性至關重要的情況下,可能需要溫控振蕩器或烘箱.(B)駕駛水平:所有晶體單元的頻率都會隨著驅動電平的變化而發生某種程度的變化,因此,指定的驅動電平必須是實際在設備中使用的驅動電平,調整為各種切割所指示的最大驅動水平,如果需要降低驅動電平,請與參考石英晶體振蕩器一起指定,在某些情況下,可能需要客戶的振蕩器電路.(C)操作模式:振蕩器電路應設計為以串聯或并聯諧振模式工作,晶體在串聯諧振和負載諧振之間保持穩定的振蕩,以電感方式工作的振蕩器電路(低于串聯諧振)通常是不穩定的.

(D)隔離輸出負載:振蕩器負載應保持恒定,以防止振蕩器后的放大器級產生不必要的無功效應,在需要高穩定性的情況下,可能需要適當?shù)钠帘?緩沖放大器或中和電路,(E)調節電源:在大多數情況下,晶體振蕩器的頻率穩定性直接取決于電源的穩定性,因此,電壓調節很重要,等效電路參數:通過電極電壓激勵的輕微阻尼機械振動器的任何模式的特性可以在諧振頻率的區域中由等效電路表示,該電路由運動電容(C),運動電感(L)和運動電阻組成,(R)串聯,由總并聯電容(Co)分流是晶體電極和引腳或引線的靜電電容之和,圖4中所示的石英單元等效電路的表示.

對于許多電子設備應用,需要通過使用負載電抗元件來提取晶體頻率,這是必要的,以便減少制造公差或在鎖相環和頻率調制應用中,振蕩器借助于電子電路,這些振蕩在手表的情況下非常精確地控制顯示機構,現代振蕩器晶體基于如下原理:如果在其表面上施加交流電,則正確安裝和支撐的石英晶體將以非常確定的頻率機械振動,頻率取決于晶體的尺寸:對于AT型切割坯料,晶體越薄,振動頻率越高,振動晶體以其共振頻率消耗功率.
