愛普生最為主流的創新型貼片晶體振蕩器X1G005601028800，伴隨著高新科技的快速發展，電子行業發展了巨大的變革，也迎來了許多新的機會與挑戰，電子產品和晶體振蕩器已然成為必需的搭配，也是無可替代的組合搭配，有源晶體振蕩器能夠為電子產品提供一定穩定性能，從而更加凸顯產品的特性，那么，我們則需要了解晶體振蕩器如何運行以及其工作原理，晶體振蕩器電路通常根據逆壓電效應原理工作。施加的電場將在某些材料上產生機械變形。因此，它利用了由壓電材料制成的振動晶體的機械共振來產生特定頻率的電信號。

愛普生最為主流的創新型貼片晶體振蕩器X1G005601028800，通常，石英晶體振蕩器是高度穩定的，由良好的品質因數（Q）組成，它們的尺寸小且與經濟相關。因此，與其他諧振器（例如LC電路，轉叉）相比，石英晶體振蕩器電路更為優越。通常，在微處理器和微控制器中，我們使用8MHz晶體振蕩器。等效電路還描述了晶體的晶體作用。只看上面顯示的等效電路圖。電路中使用的基本組件，電感L代表晶體質量，電容C2代表順應性，C1代表由于晶體的機械成型而形成的電容，電阻R代表晶體的內部結構摩擦，石英晶體振蕩器電路該圖包括兩個諧振，例如串聯和并聯諧振，即兩個諧振頻率。

Product Number	愛普生晶體型號	Frequency	LxWxH	Output Wave	Supply Voltage	Ope Temperature	Freq. Tol.	I [Max]
X1G005601027100	SG-8018CG	9.216000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601027200	SG-8018CG	41.666000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601027300	SG-8018CG	30.720000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601027400	SG-8018CG	41.666000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601027500	SG-8018CG	135.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 8.1 mA
X1G005601027600	SG-8018CG	33.177600 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601027700	SG-8018CG	6.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601027800	SG-8018CG	4.608000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601027900	SG-8018CG	33.333333 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601028000	SG-8018CG	2.711860 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601028100	SG-8018CG	36.532540 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601028200	SG-8018CG	42.473240 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601028300	SG-8018CG	66.666700 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 5.2 mA
X1G005601028400	SG-8018CG	90.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 5.9 mA
X1G005601028500	SG-8018CG	13.560000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601028600	SG-8018CG	110.592000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 6.7 mA
X1G005601028700	SG-8018CG	6.553600 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601028800	SG-8018CG	38.400000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601028900	SG-8018CG	60.400000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 5.2 mA
X1G005601029000	SG-8018CG	64.800000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 5.2 mA

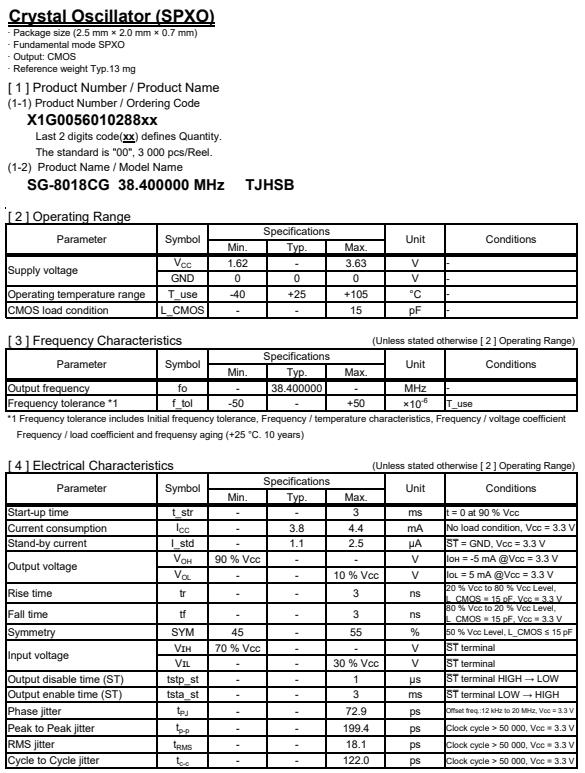

愛普生公司開發了具有獨家創意的新型型號SG-8018CG晶振，貼片晶體振蕩器編碼X1G005601028800，頻率38.400000兆赫，輸出WaveCMOS，供電電壓1.62至3.63 V，尺寸(長×寬×高)2.50 × 2.00 × 0.80毫米，工作溫度-40到+105°C，頻率公差±50ppm，額外的OptionsN /，OSC TypeProgrammable Clock時鐘OSC，愛普生晶振的SG-8018系列是可編程晶體振蕩器系列CMOS輸出。這個系列提供了頻率和其他參數的可編程性SG-8002/SG-8003系列，它們也具有更廣泛的工作溫度范圍，最高極限為105°C。除了2.5 × 2.0 mm的封裝，將使電子制造商節省板空間，該振蕩器也將在以下流行的封裝尺寸:3.2 × 2.5 mm, 5.0 × 3.2 mm和7.0 × 5.0 mm.
