領先全球瑞薩低功耗晶振具有高靈活性，物聯網 (IoT) 領域目前發展迅猛，唯一制約其發展的因素是系統設計人員的創造力。 然而，連接和開發有關微控制器 (MCU)、連接性和傳感器的自定義解決方案花費的時間和精力通常比想象中要多得多。 任何系統集成都存在兩個主要問題。 首先，在硬件上，不同MCU和傳感器評估板通常使用不同的連接器。 其次，軟件“膠合“代碼不能輕松用于MCU和傳感器的所有組合，并且每個組合必須單獨配對。 Renesas瑞薩晶振快速接入式物聯網平臺通過提供標準的硬件和軟件構建模塊來解決這些問題，從而快速實現物聯網系統的原型開發。

快速接入式物聯網平臺提供一種跨越瑞薩大多數評估板的標準Pmod™連接器，以確保硬件的連接性。 該平臺還采取模塊化的方法處理軟件，使其可在MCU系列之間移植，并在集成開發環境 (IDE) 軟件包中包含用于傳感器和連接的通用中間件。

下圖 1 顯示了使用MCU評估套件創建的空氣質量物聯網系統，以及使用I2C 和Wi-Fi 模塊通過UART進行通信的多個傳感器。 快速接入式物聯網平臺支持I2C、SPI、UART 和GPIO接口以及3.3V和5V工作電壓。 此外，我們認識到，部分傳感器是模擬式，Pmod并不支持，還有部分系統需要多臺設備和電壓軌。 對于這些更復雜的傳感器系統和石英晶體振蕩器，我們將使用瑞薩的大多數MCU板都支持的Clickboard™ 或 Arduino Shield。

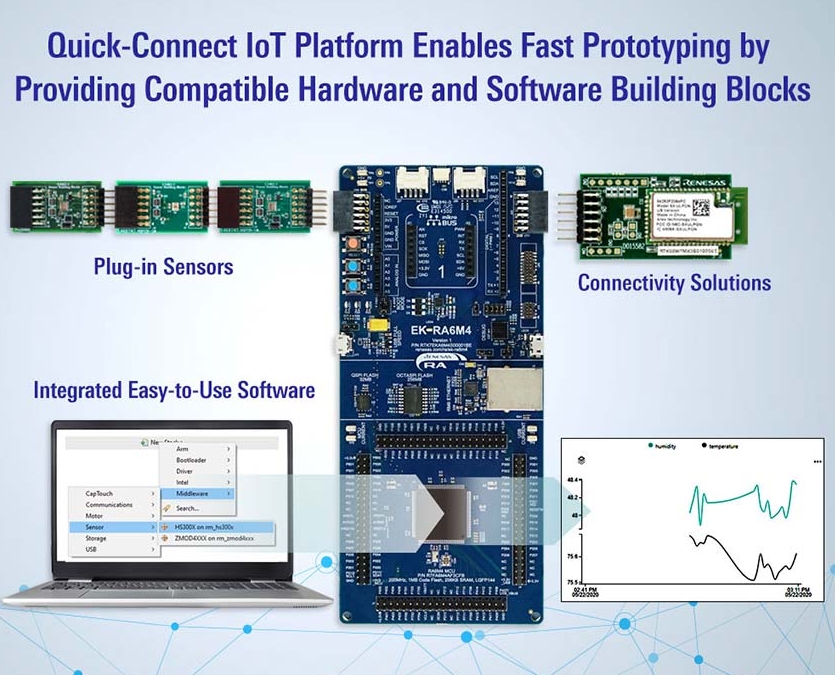

圖1 瑞薩快速接入式物聯網平臺

在開發這一平臺的過程中，我們意識到除了需要 Digilent® 規定的 I2C Type 6 Pmod 之外，還需要幾個額外的 I/O 引腳。 如果它們有擴展的SPI和UART，還應該要有擴展的I2C，這樣借助Digilent，即可實現 Pmod Type 6A擴展I2C。 需要注意的是，引腳1到6向后兼容Type 6。 此外，Type 6A可通過Digilent 提供的簡單電纜細分為 Type 6 和 Type 1 (GPIO)。領先全球瑞薩低功耗晶振具有高靈活性.

如果您選擇了瑞薩的RA MCU系列，則可以選擇快速接入式物聯網平臺作為新的堆棧和中間件。 同樣地，如果使用 RX MCU系列，就可以選擇傳感器作為智能配置器中的組件。 在這兩種情況下，IDE 代碼生成過程都會強制執行 I2C 依賴項，并幫助您設置驅動程序和端口引腳。 完成后，即可編寫應用程序代碼，添加“秘制醬料”，從而為客戶提供獨一無二的SMD振蕩器產品。

注： RL78 MCU系列沒有配置器，因此中間件與代碼生成器創建的I2C驅動程序兼容。

對于“連接”部分，靈活性有源晶體振蕩器和軟件包 (FSP) 中存在多種連接性解決方案。 有線版本（如 USB、UART 和以太網）以及低功耗藍牙 (BLE) 和 Wi-Fi 等多種 RF 連接解決方案均受支持。

隨著 IDE 中的基礎結構部署到位，需要注意每個版本增加的其他外圍設備和連接解決方案。
