Vishay有源振蕩器XO57CTECNA12M能否突破共振石英?

返回列表 來源：冠杰電子 瀏覽：- 發布日期：2023-06-13 15:02:20【大 中 小】

Vishay有源振蕩器XO57CTECNA12M能否突破共振石英?串行共振振蕩石英”是指在生產時將石英與目標頻率相匹配,而無需 額外的串行容量. 這個常用的表達式有點模糊, 因?yàn)樗ǔ２贿m用于 動態分支的串聯諧振頻率是平衡的,但在一個頻率,其中阻抗 實數是:共振頻率fr。

注: 串聯共振擺錘不是正常情況, 更常見的是石英與負載能力需要,稍后再說。

到目前為止顯示的圖表(以及以下圖表)使用Android應用程序Y-QUARTZ進行模擬Vishay公司已經完成. 一些圖像已與圖形程序的幫助下略有擴展.同時也針對性推出編碼XO57CTECNA12M，XO57系列，7x5x1.9mm，頻率12MHz，電壓3.3V，頻率穩定性±100ppm，表面貼裝振蕩器，XO時鐘振蕩器。

元器件詳情 包裝 Operating Frequency Frequency Stability Supply Voltage Operating Temp Range
XO57CTECNA12M 剪切卷帶 12MHz ±100ppm 5V 0°C to 70°C
Vishay
XO57 系列 7 x 5 x 1.9 mm 12 MHz 3.3 V ±100 ppm 表面貼裝 振蕩器
XO37CRECNA50M 卷盤 50MHz ±100ppm 5V -40°C to +85°C
Vishay
XOSM-573 Series 50 MHz 7 x 5 mm 5 V ±100 ppm Surface Mount Clock Oscillator
XO37DREHNA18M432 卷盤
Vishay
XOSM-573 Series 18.432 MHz 7 x 5 mm 5 V ±50 ppm Surface Mount Clock Oscillator
XO37DTEHNA30M 卷盤 30MHz ±50ppm 5V 0°C to 70°C
Vishay
XOSM-573 Series 30 MHz 7 x 5 mm 5 V ±50 ppm Surface Mount Clock Oscillator
XO37DTEHNA33M33 盒裝 33.33MHz ±50ppm 5V 0°C to 70°C
Vishay
XOSM-573 Series 33.33 MHz 7 x 5 mm 5 V ±50 ppm Surface Mount Clock Oscillator
XO57CTECNA12M 卷盤 12MHz ±100ppm 5V 0°C to 70°C
Vishay
XO57 系列 7 x 5 x 1.9 mm 12 MHz 3.3 V ±100 ppm 表面貼裝有源晶體振蕩器
XO57CTEHNA2M4576 卷盤 2.4576MHz ±100ppm 5V 0°C to 70°C
Vishay
XOSM-57 Series 2.4576 MHZ 7 x 5 mm 5 V ±100 ppm Surface Mount Clock Oscillator
XO57DRECNA14M7456 剪切卷帶
Vishay
XOSM-57 Series 14.756 MHz 7 x 5 mm 5 V ±50 ppm Surface Mount Clock Oscillator
XO57DTECNA19M6608 帶狀包裝 19.6608MHz ±50ppm 5V 0°C to 70°C
Vishay
XOSM-57 Series 19.6608 MHz 7 x 5 mm 5 V ±50 ppm Surface Mount Clock Oscillator
XO63DTEHNA30M 卷盤 30MHz ±50ppm 5V 0°C to 70°C
Vishay
XO63 30 MHz 50 PPM 表面貼裝 振蕩器
XOSM-573-B-E-40M 剪切卷帶 40MHz ±100ppm 5V 0°C to 70°C
Vishay
XOSM-573 40.000 MHz 7.0 x 5.0 x 1.6 mm 3.3 V 表面貼裝 振蕩器
XOSM-573-B-E-40M 卷盤 40MHz ±100ppm 5V 0°C to 70°C
Vishay
XOSM-573 40.000 MHz 7.0 x 5.0 x 1.6 mm 3.3 V 表面貼裝 振蕩器
XOSM-573AARE25M 卷盤 25MHz ±25ppm 5V -40°C to +85°C
Vishay
XOSM 25.000 MHz 7 x 5 mm 3.3 V 振蕩器
XOSM-57AARE6.0000M 卷盤 6MHz ±25ppm 5V -40°C to +85°C
Vishay
XOSM-57 Series 6 MHz 7 x 5 mm 5 V ±25 ppm Surface Mount Clock Oscillator
XOVC1CDNA1M 袋裝 1MHz ±100ppm 5V 0°C to 70°C
Vishay
XOVC-23 系列 1 MHz 5 V 100 ppm 全尺寸 壓控晶體振蕩器
Vishay有源振蕩器XO57CTECNA12M能否突破共振石英?在“Quarz”中輸入的默認值或重置值表示具有負載能力的振動正方形,如 電壓控制X-Tal振蕩器(VCXO,Voltage Controlled X-Tal Oscillator)

但是,我們首先要考慮沒有承載能力的振動方塊。為此,我們選擇了輸入?yún)^(qū)域 'Quarz' 共振模式為 '串行共振' 模式。振動石英是這樣的 串聯共振石英模擬:在制造商處制造的石英晶振,無需額外的負載能力。

在“電路”輸入?yún)^(qū)域中,我們?cè)O(shè)置電路或用戶負載容量CL模擬向右滑動“∞”,以獲得無效的,即短路的自有電路容量 在“Nyquist圖”選擇框中,我們選擇“錄入”。接待級別是為 更適合局部曲線表示:這里可以很好地表示具有低阻抗的有趣點 即使要顯示整個圓圈。此外,C0在此表示中的影響為 吸收的附加組件稍微更明顯。

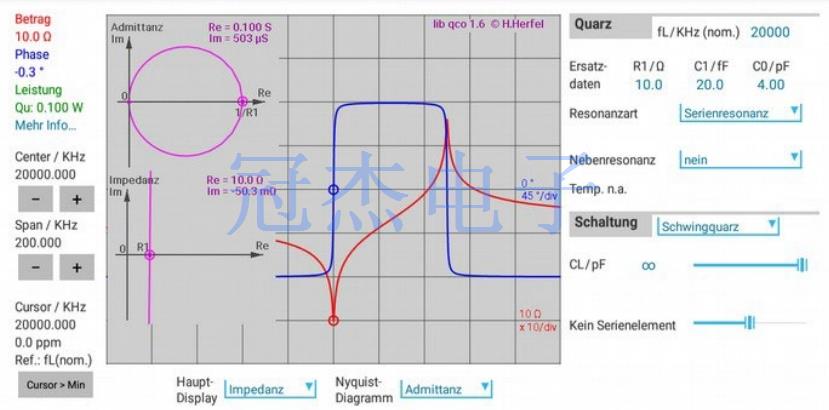

我們模擬一個振動正方形, 因?yàn)樗谔鎿Q屏幕上使用參數 C1, L1, R1(所謂的 '動態分支'),并用'靜態'并行容量C0描述,沒有串聯(負載) 在圖8中,我們看到(紅點接近1/R1,分別為0 在局部曲線上) 低的 (系列-) 共振和高(平行)共振。
