頻率元件光是石英晶振就可以分為好大分類,大類則主要為無源晶振和有源晶振,所謂有源晶振既是帶有電壓功能的石英晶體振蕩器,按照其功能還可進行分類,該篇文章主要的目的是介紹關于電磁干擾時鐘振蕩器及時鐘振蕩器可以顯著降低電磁干擾發射

電磁干擾簡介
  設計工程師尋求最小化組件,電路和系統之間的有害干擾.這種干擾包括輻射和傳導射頻發射.為了滿足法律規定的國內和國際監管要求以及政府法規,需要滿足干擾要求.
  電磁干擾被定義為當一個設備的電磁場通過輻射和/或傳導路徑干擾,阻礙或降低另一個設備的電磁場時自然發生的現象.電磁干擾會導致兩個或多個電子設備相互干擾,并影響它們的性能和操作.
  聯邦通信委員會
  電磁干擾受到美國聯邦通信委員會(FCC)和其他國際監管機構的嚴格監管,這些機構的目標是限制電子設備發射的電磁干擾量,防止對人體的傷害和電子設備之間的干擾.聯邦通信委員會的甲級法規適用于工業應用,乙級法規適用于住宅或消費者應用.
  電磁干擾是對頻率源輻射能量的測量,通常在給定頻率下以dBmV/m(分貝-伏特每米)為單位進行測量.輻射能量越大,該參數越大.因此,晶振頻率源發射的能量越多,產生的電場和電磁干擾就越大.定義電磁干擾測量的頻譜時,需要區分峰值電磁輻射和平均電磁輻射.平均發射被定義為給定頻譜上的平均dBmV/m水平.峰值發射定義為給定頻譜內任何頻率下的最大dBmV/m水平.

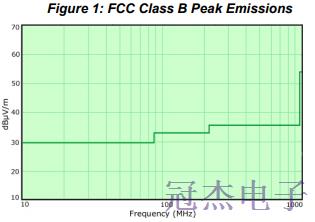

  如今,聯邦通信委員會的法規主要關注給定頻率下的貼片晶振峰值發射,而不是給定頻譜上的平均發射.因此,電路設計人員應將其電磁干擾設計工作集中于降低頻譜內給定頻率的峰值發射,而不是頻譜內的總平均發射.圖1顯示了在峰值發射要求(十米處)下,功率(分貝/米)對頻率(兆赫)的催化裂化二級曲線圖.

圖1 :催化裂化乙類峰值排放

電磁干擾和時鐘振蕩器
  傳統的非調制振蕩器以預期的輸出頻率產生輸出信號.除了基頻發射的能量之外,在其諧波頻率上還有大量輻射電磁發射.這些類型的石英晶體振蕩器還產生頻率略低于和高于預期輸出的電信號,并在頻譜上輻射電磁波.頻譜范圍取決于振蕩器的機械和電氣設計,電源調節,輸出端接和印刷電路板布局.
  高速頻率源,如時鐘振蕩器,鎖相環(鎖相環)合成器和其他類型的時鐘信號發生裝置,是電子電路中電磁干擾的主要來源.因此,減少電磁干擾是利用這些時鐘發生器件的設計者主要關心的問題.
  減少電磁干擾的傳統印刷電路板設計和制造方法包括多個接地層和電源層,分立元件濾波(抑制)和外殼屏蔽(密封).雖然這些減少電磁干擾的方法是有效的,但它們會對整體產品成本產生重大影響.這些電磁干擾降低技術和傳統非調制振蕩器的使用的一個替代方案是在時鐘分配系統中包括擴頻時鐘振蕩器.使用這種振蕩器可以顯著改善電磁干擾并降低整體系統成本.
  擴頻時鐘振蕩器具有有意調制的輸出頻率,以便降低輸出信號的電磁干擾.擴頻時鐘振蕩器最適用于需要減少電磁干擾發射以通過聯邦通信委員會電磁干擾法規的應用.
  擴頻振蕩器降低時鐘源的電磁干擾,而不是時鐘分配網絡中的下游.通過降低時鐘源處的電磁干擾,不需要附加的屏蔽外殼和/或過濾部件,降低了組裝成本并提高了系統電磁干擾性能.
  通過調制輸出信號,輸出信號上的電磁干擾擴散到更大的頻譜上.總能量仍然存在,但是輸出功率在頻帶上的擴展導致任何一個頻率上的電磁干擾減少.像聯邦通信委員會這樣的監管機構對電磁干擾峰值發射(即在頻譜內的任何一個頻率上的發射)有最大限制.因此,時鐘振蕩器可以通過降低電磁干擾峰值發射來通過聯邦通信委員會的電磁干擾測試要求.
  電磁干擾降低

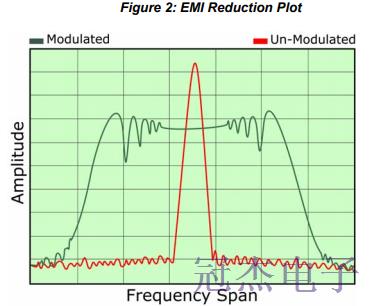

  為了理解時鐘振蕩器的重要性,需要徹底了解頻率調制.圖2顯示了調制和非調制中心擴頻時鐘振蕩器的輸出幅度(功率)與頻率的關系圖.該圖說明了給定調制和非調制擴頻時鐘振蕩器的頻率跨度和幅度之間的重要性.通過在頻譜(跨度)上調制輸出頻率,可以實現輸出幅度的減小.輸出幅度的降低與輻射能量或電磁干擾的降低相關.

圖2:電磁干擾降低圖

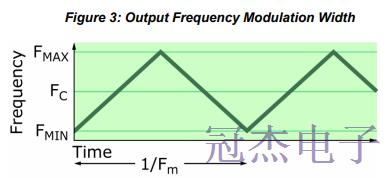

影響擴頻時鐘振蕩器峰值電磁干擾降低量的主要因素是輸出頻率調制寬度.圖3顯示了非線性調制擴頻時鐘振蕩器輸出的輸出頻率對時間的曲線圖.輸出頻率有最小頻率,中心頻率和最大頻率.輸出頻率線性掃過一系列頻率,而不是保持在一個恒定頻率.這個范圍參數通常稱為輸出調制寬度,輸出頻譜或頻率擴展百分比.

圖3:輸出調頻寬度

最小輸出頻率和最大輸出頻率通常以相對于中心頻率的百分比(%)表示.ECLIPTEK晶振提供許多輸出調制寬度選項.調制頻率擴展百分比越寬,能量分布的頻率帶寬越大,因此電磁干擾峰值降低越多.
如圖3所示,輸出調制頻率(Fm)通常稱為掃描速率,定義為調制周期的倒數.調制頻率可在系列數據表中找到.
  中心和下擴展調制

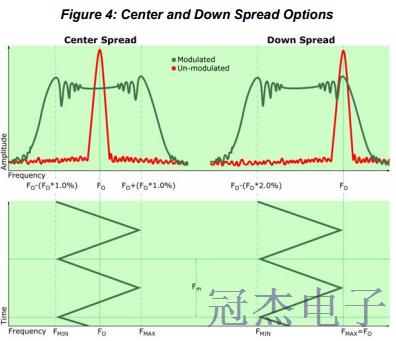

  時鐘振蕩器提供兩種標準輸出頻率調制選項:中心擴展和下擴展.圖4顯示了這兩個選項的示例.

圖4:居中和向下擴展選項

瞬時輸出中心頻率是最小頻率和最大頻率之間的近似中點.因此,瞬時輸出頻率將始終在FMIN和FMAX之間變化.瞬時最小輸出頻率和最大輸出頻率以相對于中心頻率的百分比(%)表示.在圖4中,中心分布圖提供了一個中心分布百分比為1.0%的設備示例.在本例中,如果頻率為100兆赫,頻率為100兆赫,頻率為99兆赫,頻率為100MHZ OSC晶振,頻率為101兆赫.
  當系統不能容忍高于標稱頻率的工作頻率時,應考慮向下擴展選項.在圖4中,向下擴展圖提供了一個向下擴展百分比為-2.0%的設備示例.對于本例,如果客戶擔心過時鐘,并且最大工作頻率要求為100MHz,則FMIN和FMAX的典型頻率分別為98MHz和100MHz.下擴展調制的缺點是,平均輸出頻率將低于標稱輸出頻率,從而在平均輸出頻率,最大過時鐘和最大頻率調制幅度之間形成平衡.
   時鐘振蕩器可以顯著降低電磁干擾發射.振蕩器輸出頻率和頻率擴展百分比是決定系統電磁干擾減少量的因素.電磁干擾降低的估計可以用下面的公式進行.
  其中:S=峰峰值擴展百分比FO=標稱輸出頻率(單位為兆赫)RBW=測量分辨率帶寬(單位為兆赫)電磁干擾減少量(分貝)=10log[秒*Fo/RBW]
