便捷性1GHzOscillator的最佳屬性信號源

  在過去采購低階段噪聲1GHz信號源非常昂貴,它限制只有非常高端的應用才能支持將此技術融入設計的成本響應這一需求,振蕩器制造商開發出來表面貼裝基于石英晶體振蕩器的1GHz時鐘晶振和電壓受控制的振蕩器作為解決方案,這些表面貼裝振蕩器意味著被整合到最終產品中,因此,油漆靈活性可以使該技術變得有用在應用范圍內,為了滿足這些額外應用的需求,目標是開發一種"連接器"1GHz射頻源,最初的解決方案是保留傳統的在足夠大的封裝中使用1GHz信號源.

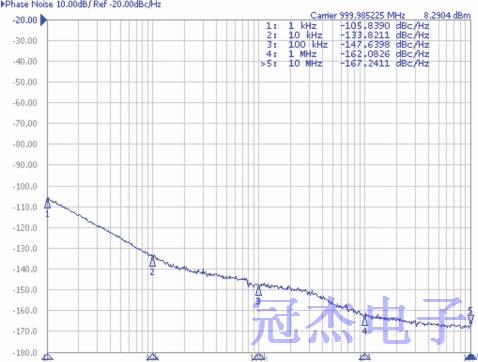

  雖然這是堅實的第一步在產品的開發中,真正的挑戰是設計一個小到足以適應內部空間的石英振蕩器衰減器外殼同時保持低位1GHz射頻源的相位噪聲性能,實現這種規模和性能基準會允許許多應用程序?qū)崿F(xiàn)低的好處相位噪聲信號控制,這個表現成就在無線設計中作為低相位具有重要意義噪聲性能可以直接轉化為更大通信距離,在線1GHz射頻源的應用該產品適用于許多應用,包括以下內容:評估板,一些半導體制造商現在提供直接數字合成(DDS)芯片,需要1 GHz的低相位噪聲時鐘源.

  對于這些DDS芯片,石英晶振將提供一個選項外部1GHz信號源,通過此設置,只需連接即可您的1GHz源的一端直接進行評估電路板和另一個干凈的+3.3V電源,此內聯源希望繞過內部DDS的鎖相環(PLL)不像"干凈",因此DDS無雜散動態范圍的輸出(SPDR)和相位噪聲性能可以快速測試,由使用緊湊的連接器1GHz時鐘源,您可以所以在不加緊的情況下進行長期測試昂貴的射頻發生器測試設備演示,這個新的低相位噪聲,連接器RF源技術可用,銷售人員展示范圍,頻譜分析儀等都可以隨身攜帶口袋里有1GHz的信號源,而不是重的信號源信號發生器.

  一般實驗室使用-執行阻止和下轉換是一個很好的應用程序搜索單位,通常是實現的最小輸出功率+7dBm意味著振蕩器可以直接驅動+7dBm無源混頻器,例如,混合可以擴展頻率信號源分析儀(SSA)的范圍,以相同的方式,可以減小被測單元(UUT)的頻率范圍可以通過SSA來衡量,這是通過過濾適當?shù)目偤突虿町惢旌闲盘?hào),始終是低相位噪聲1GHz源在射頻實驗室環境中有用,它很容易乘以兩個或更多來實現射頻源需要時2GHz及以上.

  隨著發展額外的頻率,更靈活的使用一個緊湊的低相位噪聲1GHz單元將晶振作為信號源更為重要,工程社區希望能夠在許多方面推出這項技術更多無法預料的應用程序,采用緊湊,低相位噪音,高頻您的項目中的來源匯集最好的屬性高頻信號具有緊湊便攜性的來源,這種組合允許無線設計工程師很多新的高性能頻率選項測試和測量否則本來可能只有繁瑣而昂貴的設備.
