NDK晶振開發出一種用于測量儀器的超低相位噪聲10MHz石英晶體振蕩器（NH40M40LA）。該產品與傳統的NDK低相位噪聲晶體振蕩器(40x40mm)尺寸相同，但具有世界上最高水平的近載波噪聲特性(1Hz時為-115dBc/Hz)和樓層噪聲(-170dBc)/Hz,100kHz)。

如今，低相位噪聲電子設備被用于各種領域。相關檢測儀器的降噪特性必須優于設備本身的降噪特性。這些儀器還需要基于恒溫石英晶體振蕩器的參考信號，噪聲極低，以確保精確的測量性能。

通常已知近晶載噪聲和與石英晶體單元特性相關的地板噪聲之間的折衷。在該產品中，NDK專有的晶體技術和振蕩電路技術相結合，產生了超低相位噪聲恒溫晶體振蕩器，其特點是從近載波噪聲到地板噪聲的寬范圍內噪聲絕對最小。特別是，對于40 x 40 mm晶體振蕩器，近載波噪聲是世界上最低的。因此，該產品支持電子設備的卓越設計和改進性能，例如需要低相位噪聲特性的測量儀器。

恒溫晶體振蕩器簡稱恒溫晶振，英文簡稱為OCXO（Oven Controlled Crystal Oscillator），是利用恒溫槽使晶體振蕩器中石英晶體諧振器的溫度保持恒定，將由周圍溫度變化引起的振蕩器輸出頻率變化量削減到最小的晶體振蕩器。OCXO是由恒溫槽控制電路和振蕩器電路構成的。通常人們是利用熱敏電阻“電橋“構成的差動串聯放大器，來實現溫度控制。

由于有源晶體振蕩器的震蕩頻率會隨著溫度的變化而變化，故為了保持頻率的穩定性，將晶振控制在一個恒定的溫度下工作以此來提高晶振的相頻特性。一般的恒溫晶振要比溫補晶振頻率穩定度高兩個數量級以上。如溫補晶振一般能達到-7量級，而恒溫晶振可達到-9量級。因此恒溫晶振一般用于高端測量儀器，如頻率計、信號發生器、網絡分析儀等。

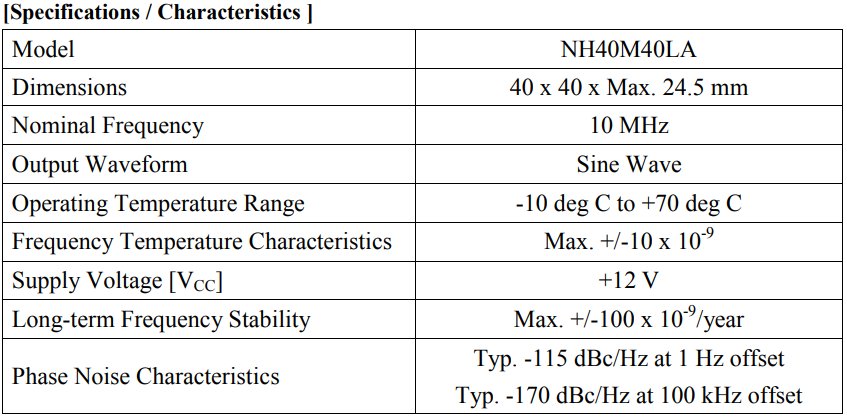

晶振參數

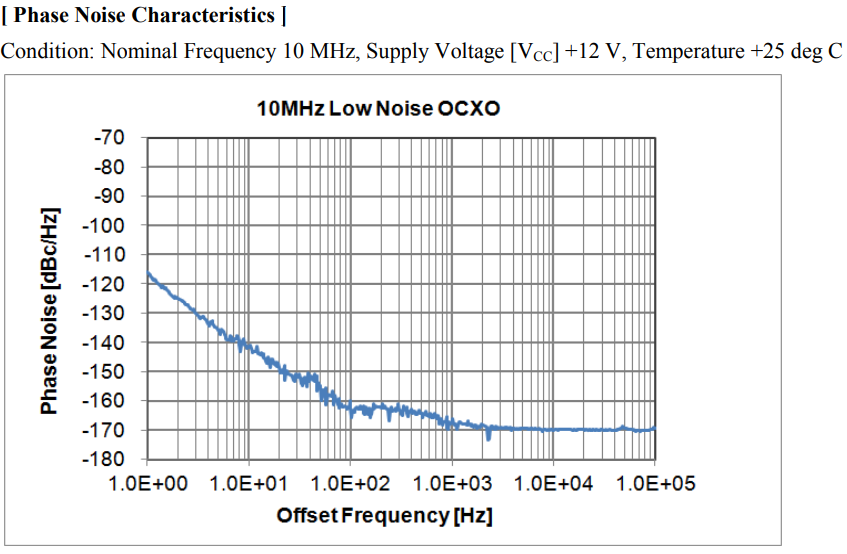

相位噪聲特性
