又或者有人會想到石英晶振和陶瓷晶振，我們都了解石英晶振精準度高于陶瓷晶振，石英晶振的電氣性能也遠優越于陶瓷晶振。有這樣一種說法可以用陶瓷晶振的地方就可以用石英晶振，能用石英晶振的不一定可以用陶瓷晶振，關于這句話你是什么觀點呢？石英晶振可以完全取代陶瓷晶振嗎？

陶瓷諧振器就是陶瓷晶振,在晶振里有這樣幾個有趣的大分類：陶瓷晶振和石英晶振，貼片晶振和插件晶振，有源晶振和無源晶振等。每個晶振分類都有他自己特有的優勢。但還是很多人會想現在不是流行SMD晶振嗎，并且貼片晶振優勢遠大于插件晶振，那貼片晶振可以完全取代插件晶振嗎？

現有的 ZTA陶瓷諧振器，頻率范圍在 2.0MHz 至 60.00 MHz，頻率公差值為 ±0.5％，±0.3％。因 ZTA 陶瓷諧振器是以厚度振蕩的壓電陶瓷，故尺寸會因頻率不同而不同。所有 ZTA 諧振器均用 Epoxy 樹脂包封，可用水洗，帶裝規格亦有提供。

陶瓷諧振器 (ZTA) 技術特性

陶瓷晶振型 號   頻率范圍

(MHz)       頻率精度

(at 25°C) (%)   溫度穩定性

(-20°C ~ +80°C) (%)       工作溫度

(°C)  Aging For

老化率(10年)(%)

ZTA***MG       1.79 ~ 6.00    ± 0.5      ± 0.3      -20 ~ +80       ± 0.3

ZTAWS***MG   1.79 ~ 6.00    ± 0.5      ± 0.3      -20 ~ +80       ± 0.3

ZTALS***MG    3.00 ~ 8.00    ± 0.5      ± 0.3      -20 ~ +80       ± 0.3

ZTARS***MG    3.00 ~ 10.00   ± 0.5      ± 0.3      -20 ~ +80       ± 0.3

ZTA***MT 6.00 ~ 13.00   ± 0.5      ± 0.3      -20 ~ +80       ± 0.3

ZTA***MX 12.00 ~ 60.00 ± 0.5      ± 0.3      -20 ~ +80       ± 0.3

設計陶瓷晶振振蕩電路是注意事項：使用數字IC來構成振蕩的電路，這種做法越來越普遍了，而最簡單的方法就是使用反相器。如下圖所示：反相器的基本 振蕩電路的構成。INV.1用作振蕩電路的反相放大器。INV.2用來形成波形，還可以用來連接頻率計數器的緩沖器作用。

隨著電子整機向數字化、高頻化、多功能化和薄、輕、小、便攜式的方向發展，壓電陶瓷頻率器件正面臨著前所未有的挑戰，SMD式、高頻化已成為壓電陶瓷頻率器件的主流發展方向。

工廠采用全自動貼片晶振生產檢測儀器設備：下如圖

主要特性：

頻率精度 (at 25°C) (%)：±0.5%。

溫度穩定性 (-20°C ~ +80°C) (%)：±0.3。

操作溫度范圍：-20 ~ +80 (°C)。

老化率(10年)(%) ±0.3。

與村田諧振器 CSA 兼容。

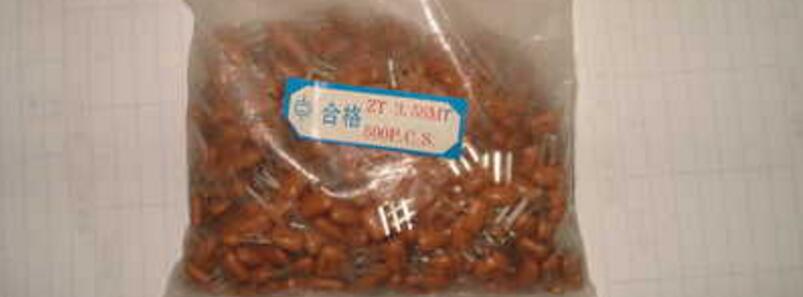

插件陶瓷晶振主要應用范圍：控制板，單片機，電腦鼠標，電腦鍵盤，遙控器，游戲產品等消費類電子產品。

因?yàn)槟壳?/span>IC芯片發展的迅速，部分插件的陶瓷諧振器要么被集成，要么陶瓷諧振器精度不夠，被石英晶振取代，所以現在現在陶瓷晶振正處于下滑階段，產量以及用量在逐步縮小，陶瓷諧振器具有對激勵信號頻率十分敏感的突出特點，當外加的交流電場的頻率和諧振器的諧振頻率發生共振時，電能和機械能的轉換會發生在諧振器的諧振頻率上。

本人認同一個觀點，所有的電子元件器件的存在，都有它們存在的道理，都有它們的用武之地，只是隨著產量的大小而在變化?。。?/span>

關于石英晶振能否完全替代陶瓷晶振,在一定的技術上來說還有一定的難度,陶瓷晶振跟石英晶振的振蕩原理有點不相同,比如安防防盜設備上就必須使用陶瓷諧振器,你要是換上石英就不工作了,這個我親自試驗過得出的經驗，不相信你也可以試試。

石英晶振替代陶瓷晶振，而且隨著機器人的發展趨勢，SMD型產品，替代引線型的產品也將是在所難免的！?。?/span>
