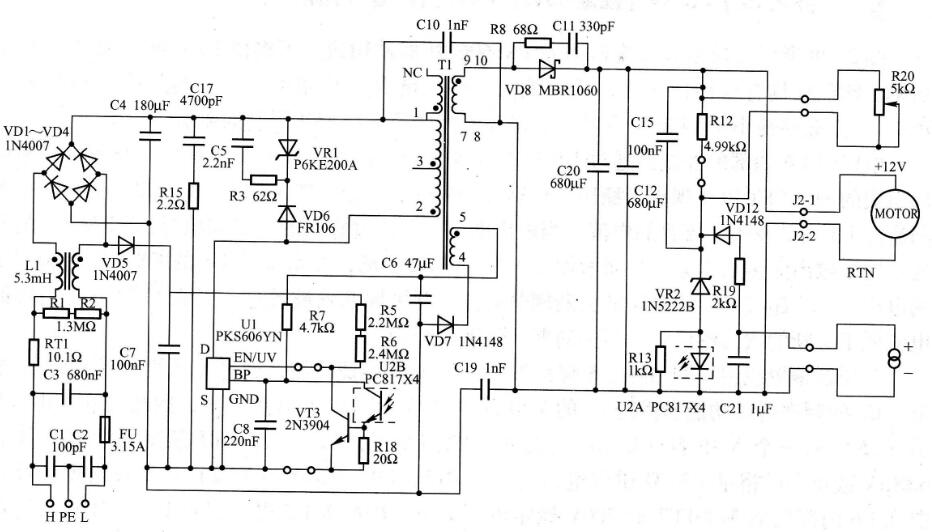

電路electric circuit 專指：由金屬導線和電氣以及電子部件組成的導電回路，稱其為電路。直流電通過的電路稱為“直流電路”;交流電通過的電路稱為“交流電路”。又或電流流過的回路叫做電路，又稱導電回路。最簡單的電路，是由電源，用用電器，導線，開關等電子元器件組成。

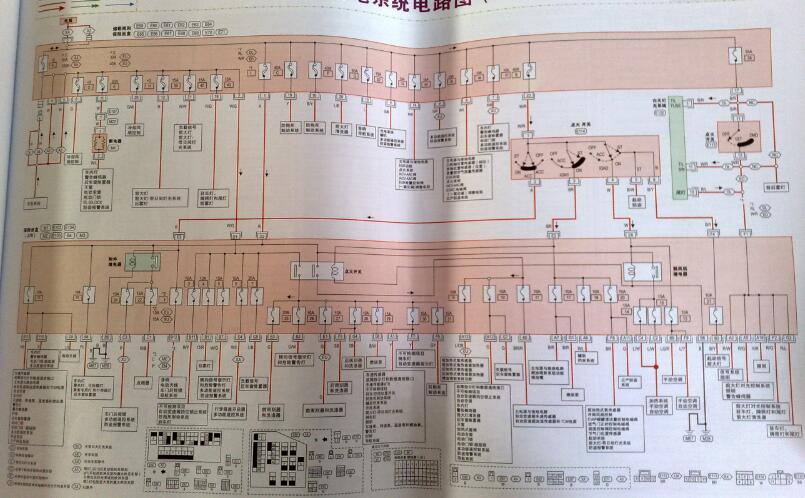

電路導通叫做通路。只有通路，電路中才有電流通過。電路某一處斷開叫做斷路或者開路。如果電路中電源正負極間沒有用電器既沒有電阻而是直接接通叫做短路，這種情況是決不允許的。另有一種短路是指某個元件的兩端直接接通，此時電流會從直接接通處流經而不會經過該電子元件，這種情況叫做該元件短路。開路(或斷路)是允許的，而第一種短路決不允許，因?yàn)殡娫吹亩搪窌?dǎo)致電源、用電器、電流表被燒壞等現象的發生。

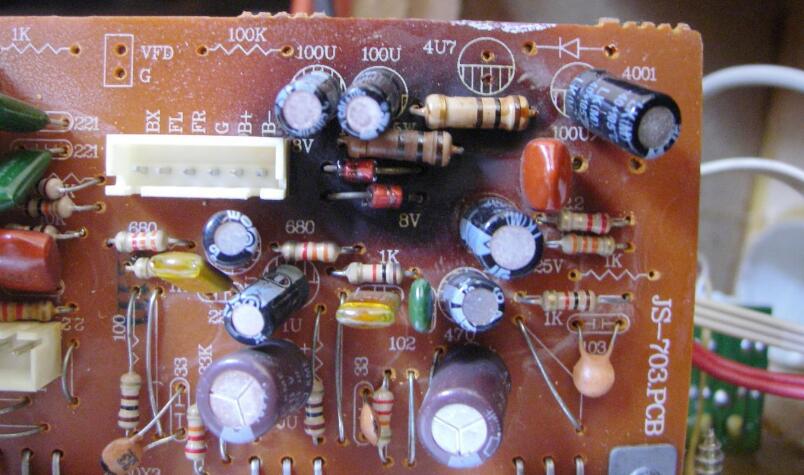

而在電路中一定會有具有電阻值的電子元器件存在，就是電源也不例外，我們稱它為電源電阻。每個用電氣在接通電路之后就會開始消耗電能W=I^2Rt。單位時間內通過導體橫截面的電荷量，叫電流，通常用I代表電流，表達式I=Q/t（其中Q為電荷量，單位為庫倫；t為時間，單位為秒），電流的單位是安培（這個單位是為了紀念法國物理學家安培在電學研究中的巨大貢獻而命名的），簡稱“安”，符號為“A”。

這些都是電路息息相關的物理名詞，在石英晶振電路中還有一個重要的物理名詞電容C，就是我們常說的負載電容，這種負載電容不僅石英晶振本身自帶，在電路設計是設計師們?yōu)榱诉_(dá)到理想狀態還會在石英晶振外在電路上接上兩個外接電容C1、C2。電容是指容納電場的能力。任何靜電場都是由許多個電容組成，有靜電場就有電容，電容是用靜電場描述的。一般認為：孤立導體與無窮遠處構成電容，導體接地等效于接到無窮遠處，并與大地連接成整體。

電容器的基本作用就是阻直流通交流；充電和放電。但由這種基本作用所延伸出來的許多電路現象，使得電容器有著種種不同的用途，例如：在電動馬達中，用它來產生相移；在照相閃光燈中，用它來產生高能量的瞬間放電。在濾波電路中它是主要。電容器不同性質的用途尤多，這許多不同的用途，雖然也有截然不同之處，但因其作用均來自充電與放電，和其阻直流通交流的性質。

在石英晶振電路中的外接電容C1、C2我們稱之為外接負載電容，是指與石英晶體諧振器一起決定負載諧振頻率的有效外界電容。負載電容常用的標準值有16pF、20pF、30pF、50pF和100pF。負載電容可以根據具體情況作適當?shù)恼{(diào)整，通過調整一般可以將諧振器的工作頻率調到標稱值。那在石英晶體諧振器和陶瓷諧振器的應用中，我們就需要格外注意負載電容的選擇。

不同廠家生產的石英晶體諧振器和陶瓷諧振器的特性和品質都存在較大差異，在選用時，要了解該型號振蕩器的關鍵指標，如等效電阻，廠家建議負載電容，頻率偏差等。在實際電路中，也可以通過示波器觀察振蕩波形來判斷振蕩器是否工作在最佳狀態。示波器在觀察振蕩波形時，觀察OSCO管腳(Oscillator output)，應選擇100MHz帶寬以上的示波器探頭，這種探頭的輸入阻抗高，容抗小，對振蕩波形相對影響小。（由于探頭上一般存在10～20pF的電容，所以觀測時，適當減小在OSCO管腳的電容可以獲得更接近實際的振蕩波形）。工作良好的振蕩波形應該是一個漂亮的正弦波，峰峰值應該大于電源電壓的70%。若峰峰值小于70%，可適當減小OSCI及OSCO管腳上的外接負載電容。反之，若峰峰值接近電源電壓且振蕩波形發生畸變，則可適當增加負載電容。

問：如何判斷電路中晶振是否被過分驅動？

答：電阻RS常用來防止石英晶振被過分驅動。過分驅動晶振會漸漸損耗減少晶振的接觸電鍍，這將引起頻率的上升?？捎靡慌_示波器檢測OSC輸出腳，如果檢測一非常清晰的正弦波，且正弦波的上限值和下限值都符合時鐘輸入需要，則晶振未被過分驅動；相反，如果正弦波形的波峰，波谷兩端被削平，而使波形成為方形，則晶振被過分驅動。這時就需要用電阻RS來防止晶振被過分驅動。判斷電阻RS值大小的最簡單的方法就是串聯一個5k或10k的微調電阻，從0開始慢慢調高，一直到正弦波不再被削平為止。通過此辦法就可以找到最接近的電阻RS值。

（1）：因?yàn)槊恳环N晶振都有各自的特性，所以最好按制造廠商所提供的數值選擇外部元器件。

（2）：在許可范圍內，C1,C2值越低越好。C值偏大雖有利于振蕩器的穩定，但將會增加起振時間。

（3）：應使C2值大于C1值，這樣可使上電時，加快晶振起振。

用示波器檢測OSCI(Oscillator input)管腳，容易導致振蕩器停振，原因是：部分的探頭阻抗小不可以直接測試，可以用串電容的方法來進行測試。如常用的4MHz石英晶體諧振器，通常廠家建議的外接負載電容為10～30pF左右。若取中心值15pF，則C1，C2各取30pF可得到其串聯等效電容值15pF。同時考慮到還另外存在的電路板分布電容，芯片管腳電容，晶體自身寄生電容等都會影響總電容值，故實際配置C1，C2時，可各取20～15pF左右。并且C1，C2使用瓷片電容為佳。

邁克爾·法拉第（Michael Faraday，1791年9月22日－1867年8月25日），英國物理學家、化學家，也是著名的自學成才的科學家。生于薩里郡紐因頓一個貧苦鐵匠家庭，僅上過小學。他詳細地研究在載流導線四周的磁場，想出了磁場線的點子，因此建立了電磁場的概念。他觀察到磁場會影響光線的傳播，找出了兩者之間的關系，還發現了電磁感應的原理、抗磁性、法拉第電解定律。1824年1月當選皇家學會會員，1825年2月任皇家研究所實驗室主任，1833—1862任皇家研究所化學教授。1846年榮獲倫福德獎?wù)潞突始覄渍隆?/span>1867年8月25日逝世。

許多人對電學都做出過貢獻，查爾斯·奧古斯丁·庫侖，亞歷山德羅·伏特伯爵，漢斯·克里斯琴·奧斯特，安德烈·瑪麗·安培等就在最重要的人物之列。但是比其他人都遙遙領先的是兩位偉大的英國科學家邁克爾·法拉第和詹姆士·克拉克·麥克斯韋。雖然他倆在一定程度上互為補充，但卻不是合作人。其中各自的貢獻就足以使本人在本名冊中排列在前。
