包括智能手機和手機在內的具有無線通信功能的電子設備近年來普及.因此,增加了電子設備受電波的影響.特別是,電磁波干擾EMI(電磁干擾)引起的電子電路故障成為嚴重的問題.許多電子設備使用的有源晶振大受其害.

EMI的故障是在特別影響人類生命的點(例如,飛機和汽車)上不得發生的現象.由于OP-Amp和比較器是電子電路的一部分,大多數傳統產品沒有采取RF信號干擾措施.因此,這些可能會引起RF信號的麻煩.

在這樣的環境中,諸如OP-Amp和比較器之類的設備需要具有對RF信號的高容限.因此,新日本無線電公司開發出用于射頻信號(幾百MHz至幾GHz)的高耐受性新石英晶振產品.

本文說明解釋了兩個項目.

EMI對運算放大器和比較器的影響

EMIRR是EMI穩健性的參數

1.EMI影響

RF信號通過器件電路的非線性干擾器件.當超過設備工作頻帶的RF信號輸入到設備時,DC輸入偏移電壓波動并且可以在輸出上觀察到.

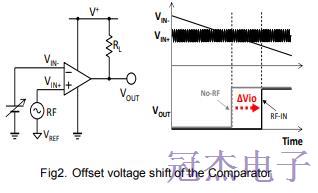

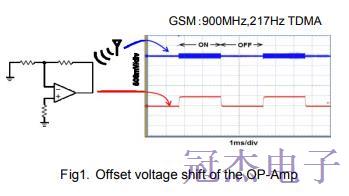

圖1和圖2顯示了運算放大器和比較器的失調電壓偏移.當RF信號從簡單天線照射到安裝有器件的測試板時,器件的輸入偏移電壓波動,并導致輸出信號偏移或閾值電壓偏移.我們?cè)趯⒋爽F(xiàn)象稱為"偏移電壓偏移".這種"偏移電壓偏移"可能導致電子設備差分晶體振蕩器的故障.RF信號傳播到器件,引起偏移電壓偏移.

其中認為的RF信號線包括PCB圖案,電纜,封裝的引線和器件的鍵合線.但是,由于RF信號的波長(例如,在2.4GHz處為13cm,在900MHz處為33cm)足夠長于封裝引線和焊線(幾毫米).PCB圖案或電纜通常用作天線,當RF信號到達引腳時,會引起偏移電壓偏移.

2.EMIRR(EMI抑制比)定義

EMIRR是指示器件的EMI穩健性的參數.EMIRR的定義由以下公式(1)給出.通過測量RF信號和偏移電壓偏移量可以掌握RF信號的容差.

偏移電壓偏移很小,因此EMIRR的值很大.它理解RF信號的容差很高.另外,關于RF信號的輸入偏移電壓偏移,有人認為貼片晶振影響應用于輸入終端占主導地位.因此,通常EMIRR變?yōu)閷?/span>RF信號施加到+IN端子的值.

3.EMIRR測量

圖3顯示了運算放大器的EMIRR測量電路.在比較器的情況下,添加NULL放大器來測量偏移電壓.EMIRR測量需要SMA電纜和連接器來連接測試板和信號發生器,因?yàn)樗幚?/span>GHz頻帶的高頻信號,測試板將RF信號傳輸?shù)轿Ь€的IC鄰域.+IN端子引腳應為50Ω微帶線,以匹配電纜和RF發生器的RF阻抗.在PCB上使用50Ω端接.該終端電阻用作提供運算放大器直流偏置的作用.并且,為了減少RF信號的影響,應在輸出端子和電壓表之間插入低通貼片濾波器.將RF信號幅度(VRF_PEAK)設置為100mVP,將電壓增益(Gv)設置為101倍.
