廣泛用于GPS/GNSS設備的微型TCXO振蕩器

TCXO繼續廣泛用于頻率控制應用由于其頻率穩定性和低成本,在本文中,首先了解TCXO晶振技術趨勢和TCXO振蕩器的一些要求用作GPS接收器的主要定時參考,對于微型尺寸的設計考慮因素TCXO的表現非常出色,獨一無二的包裝設計的模式,以實現生產力還介紹了,而且外觀和它的外觀電氣性能最終會絕緣.TCXO的技術趨勢傳統的模擬TCXO采用了電阻器熱敏電阻網絡,帶有幾個無源元件實施，因此很難縮小規模熱敏電阻不適合集成.

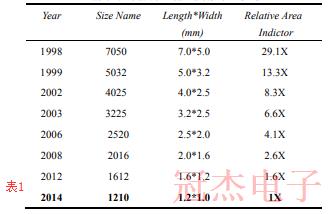

用于蜂窩的完全集成的CMOS模擬TCXOIC電話和其他應用程序,它是在一個設計采用嵌入式EEPROM的1.0-μmCMOS工藝溫度穩定性優于+/-2.5ppm在-30至85℃之間,芯片面積僅為2.38x1.93mm2,這項工作開始驅動石英晶體振蕩器制造商縮小TCXO模塊設計的尺寸不斷,今天,TCXOIC芯片領域可以采用110nmCMOS,尺寸減小到1x1mm2以下過程中,一個1.6x1.2mm的TCXO模塊在-30℃下,溫度穩定性優于+/-0.5ppm到85℃很受歡迎,雖然1.6x1.2毫米TCXO適用于大多數商業應用,市場仍在尋求更小的規模可穿戴設備,過去20年TCXO模塊的小型化,表1顯示該區域已顯著減少7.0×5.0mm至1.2×1.0mm,小型化率為由于先進的TCXO，在面積方面約為1/30左右IC設計.

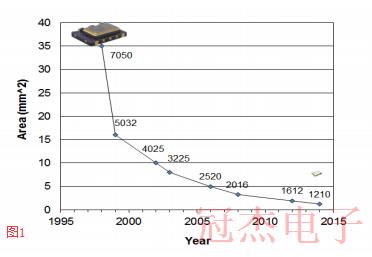

另外,設計和實施超小尺寸石英芯片也是一大挑戰適用于TCXO晶體振蕩器模塊,石英晶體振蕩器制造商通常使用斜面石英芯片來捕獲中心區域的振動能量減少效果串聯電阻(ESR)滿足負性能力TCXO IC提供的電阻(-R),圖1中繪制了TCXO的小型化趨勢,推導出小型化率將略有下降未來由于微小石英芯片的設計挑戰陶瓷封裝的工藝能力.

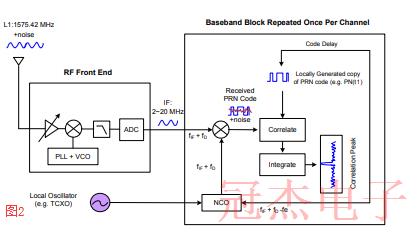

PLGR(精確輕量級GPS接收器)是最廣泛使用的接收器美國軍方通?；ㄙM(fèi)大約2,000美元,對于目前,許多移動設備都有GPS可以獲得比PLGR和100倍的衛星水平只需要增加不到5美元的移動成本設備,有競爭力的成本使移動設備內置的GPS功能在全球范圍內也在不斷提升推動對微型溫補晶振的需求很高穩定性能,準確定位,圖2顯示了標準GPS接收器建筑,在RF前端,它包括放大器,濾波器和A-D轉換器,天線收到了GPS信號和衛星產生的噪聲,然后RF前端將RF信號從RF傳輸?shù)?/span>IF(中頻)通過混頻器,濾波器和A-D轉換器,IF通常在2-20MHz的范圍內基于接收器設計.

在基帶階段,IF到基帶混頻器移除載波頻率并保留原始二進制碼由衛星產生,校正器將石英晶體噪聲倍增由PRN代碼的復制品發出的信號,乘以的值是由積分器總結,因此,我們可以找到所有可能代碼的所有集成的總和結果dealys并看到特征三角校正一旦校正器正確對齊,就達到峰值輸入信號,NCO的正確頻率(數控振蕩器)是關鍵獲得強大的修正峰值及其性能將由本地振蕩器主導,為了保持在弱勢期間有足夠的修正峰值信號采集,本地振蕩器(通常是TCXO在消費者GPS)頻率的準確性和穩定性優秀的GPS/GNSS最重要的因素之一性能.

在GPS接收器中首次修復的時間,溫度補償晶振需要頻率不確定度為±2.0ppm±0.5ppm超溫確保GPS信號可以檢測,同時,時域時鐘穩定(即漂移率,rAVAR)和相位噪聲也會影響GPS接收器檢測GPS信號的能力,該時鐘穩定性差會導致靈敏度差和大位置錯誤,而且,如果GPS接收器面對石英晶振頻率突然變化明顯,可能會錯過衛星信號和位置信息也將被刪除,通過使用這種TCXO實現優秀的可行性GPS/GNSS的頻率穩定性和相位噪聲接收器應用,微型作品呈現出來減少可穿戴設備足跡設計的潛力設備,用于改善電流的優化解決方案消費是下一個挑戰.
