格林雷晶振企業技術指導舉例說明振蕩器的加速特性

  歷經了60多年的企業運作,格林雷晶振公司獨特專業知識來增強自家的工作效應能力,致力于提供高精度石英晶體振蕩器并滿足或超過我們?nèi)蚬I(yè)和國防客戶的要求,其格林雷集團生產的石英晶振產品質量均通過了ISO 9001:2015+AS9100D,ISO9001:2015,ISO9001:20015的標準認證,對設計和制造的產品質量有更高的信心.其今天講述了格林雷集團主要為石英晶體振蕩器說明加速度的特性解決方案.

  每個石英晶體的共振頻率受加速力的影響,的本質效果取決于所施加的力的類型,靜態重力的變化是經歷諸如傾斜或旋轉將導致頻率的階躍偏移這些頻率偏移的大小取決于石英晶體的加速度或"g敏感度"矢量和應用加速力的特征,由于這些影響的幅度相對較小,因此它們?cè)谠S多應用中都未被發現標準振蕩器.然而,對于精密恒溫振蕩器或那些經受嚴苛環境條件的振蕩器,固有的加速度靈敏度可能非常顯著.

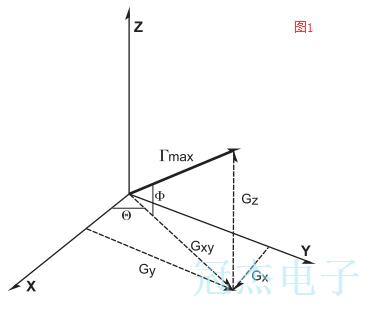

  了解振蕩器的運行環境經驗和對石英晶體加速度靈敏度的理解,有可能預測并計劃預期的頻率誤差,石英晶體振蕩器的g靈敏度通常通過相互測量三個屬性來表征垂直軸.然而,石英的固有加速特性由單個矢量at組成一些角度,通常與包裝的任何面不垂直,見圖1.通過測量個體相互正交在x,y和z軸上的組件,有可能確定敏感度的大小和方向矢量.

  G靈敏度測量方法必須進行相對較小的頻移在表征水晶時測量振蕩器的g靈敏度,一種方式對a進行基本測量精密振蕩器是用來改變的在地球的引力場中引起振蕩器頻率的變化,引起振蕩器頻率的變化.這種技術被稱為"2-g提示"方法.頻率變化是以單位為單位來衡量的倒過來了,凈效應是變化2g,因此,金額頻移的測量分為2是振蕩器的g靈敏度那個軸.然后程序重復其他兩個軸,雖然在概念上很簡單,但這個方法需要穩定的振蕩器能夠持續衡量發生的小頻率變化.

  通過了解功率譜密度振動輸入,使用具有高動態范圍的窄帶頻譜分析儀,可以測量這些邊帶直.如果需要,可以通過相乘來增加調制指數和邊帶電平晶體的頻率,這將導致邊帶電平增加20(logN),其中N是倍增因子.這可以通過將另一個Oscillator(振蕩器)鎖相到被測單元來抑制來實現載波信號,用于測量振動引起的效果的標準測試裝置該配置實現了靈敏的低噪聲鎖相環頻率鑒別器. 產生正弦振動振動時的離散邊帶頻率,隨機的影響振動引起的普遍上升本底噪聲.
