NDK晶振生產的NR3225SA晶振是IC-BUS接口系統的高穩定性實時時鐘模塊,內置32.768kHzDTCXO.除了時鐘和日歷功能外,該模塊還具有報警中斷功能,恒定周期定時器中斷功能,時間更新中斷功能,時鐘輸出功能和電源電壓檢測功能.

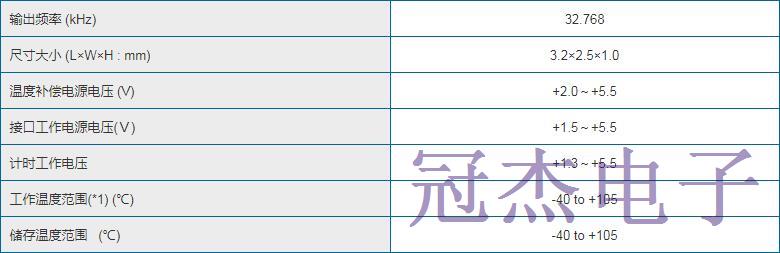

1.石英晶振參數

2.石英晶振特征

小型尺寸的SMD晶振類型：3.2×2.5×1.0mm

高精度頻率溫度特性：Max. ±7.0×10-6（-40～+105℃）

溫度補償電源電壓：+2.0～+5.5V

低消耗電流

頻率選擇功能：32.768kHz、1024Hz、32Hz、1Hz

I2C-BUS串行接口：400kHz高速模式

豐富的功能：時鐘功能/日歷功能/報警功能/計時功能

符合AEC-Q200標準。

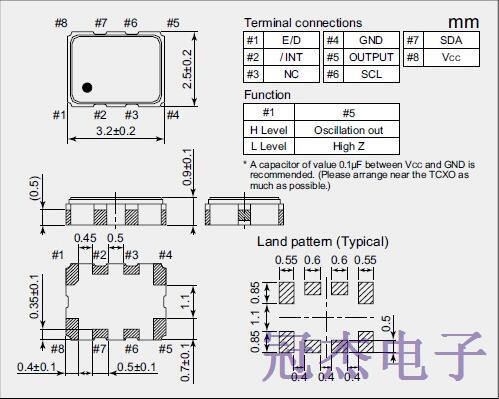

3.石英晶振尺寸

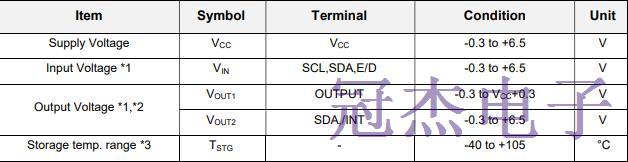

4.最高評級

* 1這個值一定不能超過一刻.如果它應該超過,則擔心IC的破壞,特性退化和可靠性下降.

* 2 VCC值是推薦動作電源電壓的VCC值.

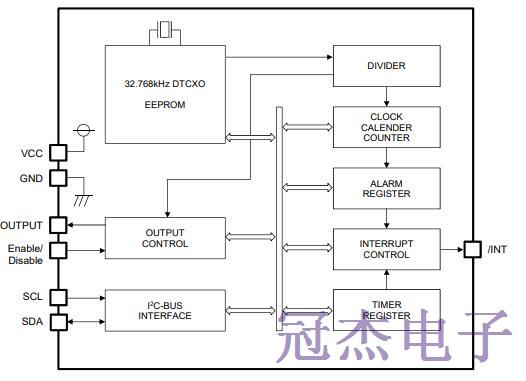

5.框圖

    該3225貼片晶振配有上電復位電路,可在首次上電時初始化內部設置.如果電源電壓上升時間或下降時間超出指定時間,則有可能在首次上電或在備用轉換/返回周期期間不會激活上電復位電路.確保電源電壓上升時間和下降時間在指定值內,以便穩定,正確,上電復位電路操作.
