DIODES戴奧德斯晶振公司的總部位于美國德克薩斯州的密爾皮特斯.主要生產晶振,石英晶振,有源晶振,壓控溫補振蕩器,壓電石英晶體元器件、壓電石英晶體、有源晶體等水晶元件以及二極管、整流橋、晶體管、場效應管等等.還包括電源管理設備,如LED驅動、交直流轉換器和控制器,電源開關和線性穩壓器和電壓參考特殊功能的設備,如USB電源開關、負荷開關、電壓主管,和馬達控制器.

我們種類繁多的時鐘IC，可為您選擇的SMD晶體或晶體振蕩器提供完美的配對：
我們的 FlexOut（<0.1ps抖動）、HiFlex（~0.3ps抖動）和嵌入式/PCIe
時鐘的時鐘發生器可滿足您的所有系統要求
支持高達6GHz且附加抖動低的時鐘緩沖器提供了您
選擇XO或時鐘發生器所需的扇出

差分時鐘緩沖器
我們的差分時鐘緩沖器產品組合涵蓋各種輸出類型（LVPECL、LVDS晶振、HCSL、低功耗HCSL）和不同數量的輸出。我們的緩沖器產品組合還包括具有用戶可選輸出且附加抖動極低的緩沖器。
提供超低附加抖動<0.01ps RMS
為設計提供最大的靈活性
提供BOM成本和電路板空間減少

PI6C4853111是一款高性能低偏移1至10的LVPECL扇出緩沖器，2.5V/3.3V 1GHz低偏移1至10差分晶振到LVPECL扇出緩沖器，PI6C4853111具有兩個可選的差分時鐘輸入，并轉換為十個LVPECL輸出。CLK輸入接受LVPECL、LVDS、CML和SSTL信號。
PI6C4853111非常適合時鐘分配應用，例如為低噪聲 SaRonix-eCera 振蕩器提供扇出。

PI6C4853111是一款高性能低偏移1至10的LVPECL扇出緩沖器，特征：
F MAX = 500MHz
10對差分晶體LVPECL輸出
低附加抖動，<100fs 12k-20MHz
具有單端輸入選項的可選差分輸入對
輸入 CLK 接受：LVPECL、LVDS、CML、SSTL 輸入電平
輸出偏差：35ps（典型值）
工作溫度：-40°C 至 85°C
核心電源：3.3V ±10%，輸出電源：
2.5V ±5% & 3.3V ±10%
封裝（無鉛和綠色）：
−32 引腳 TQFP (FA)

產品參數：
功能 緩沖
輸出數量 10
輸出類型 LVPECL
最大輸出頻率 (MHz) 1000
附加抖動 (ps) 0.07
電源電壓 (V) 2.5, 3.3
輸入類型 LVPECL
偏斜 (ps) 50
環境或結溫 (°C) -40 至 85

應用：刀片服務器,基站,工控機,機架服務器,多功能打印機,存儲陣列,安全,機頂盒

PI6C4853111是一款高性能低偏移1至10的LVPECL扇出緩沖器，PI6C4853111是一個通用差分輸入(LVPECL、LVDS、HCSL和CML)和10個LV-PECL輸出晶振，差分輸出32 TQFN封裝的引腳IC。它主要用于數據通信、網絡通信和電信設備設計。

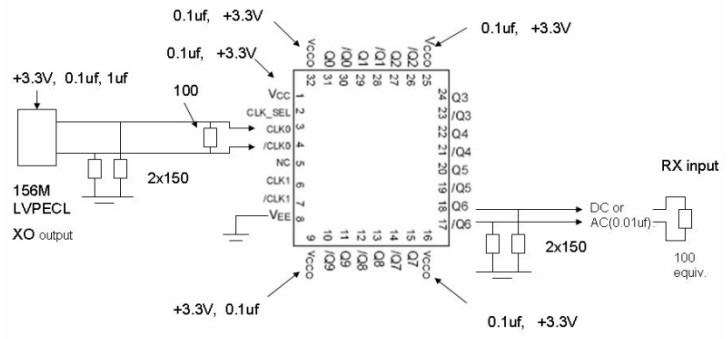

注意:
1)裝上0.1uf去耦電容。在每個VDD pin comp上。側面；1uf可以放在底部
2)讓未使用的Qx和nQx輸出在NC中保持打開

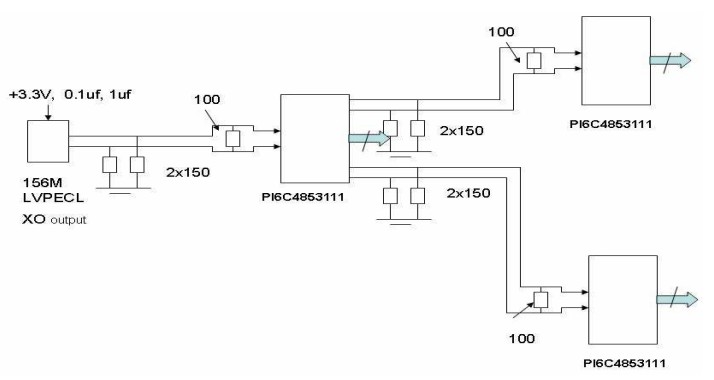

3) LVPECL XO需要150下拉來驅動RX equiv。100差。負載，LVDS晶振 XO輸出不需要150下拉

PI6C4853111是一款高性能低偏移1至10的LVPECL扇出緩沖器，

LVPECL差分晶振輸出PCB：
1.150歐姆下拉電阻將靠近時鐘輸出端(< 0.250毫歐)，在一對中位置對稱
2.最好不要與相鄰線對的150歐姆GND過孔共享150歐姆下拉GND過孔
3.根據ASIC規范，驅動到ASIC可以是交流或DC耦合。交流驅動需要ASIC有內部偏置
