SiTime定時簡化電源問題并確保信號完整性

返回列表 來源：冠杰電子 瀏覽：- 發布日期：2024-12-24 11:41:18【大 中 小】
SiTime MEMS 振蕩器集成了多個片上穩壓器，以過濾電源噪聲，最大限度地減少了對外部專用 LDO 的需求，并提高了信號完整性。SiTime晶振的振蕩器具有更高的穩健性，電源引起的抖動靈敏度低至 0.01 ps/mV。

SiTime 具有低電源感應抖動靈敏度的差分振蕩器

裝置 頻率 電源引起的抖動靈敏度 相位抖動 頻率穩定性

溫度范圍

(°C)

封裝
SiT9501 14 個標準頻率 0.01 ps/mV 70 fs ±20, ±25, ±30, ±50 -40to+105 2.0x1.6、2.5x2.0、3.2x2.5
SiT9375 31 個標準頻率 0.01 ps/mV 200 fs ±20, ±25, ±30, ±50 -40to+105 2.0x1.6、2.5x2.0、3.2x2.5

SiT9366

SiT9367

1 to 220 MHz
220 to 725 MHz
0.05 ps/mV 0.23 ps ±10, ±20, ±25, ±50 -40to+105 3.2x2.5、5.0x3.2、7.0x5.0
SiT9365 32 個標準頻率 0.05 ps/mV 0.23 ps ±10, ±20, ±25, ±50 -40to+105 3.2x2.5、5.0x3.2、7.0x5.0
SiT9120 31 個標準頻率 0.3 ps/mV 0.6 ps ±10, ±20, ±25, ±50 -40to+85 3.2x2.5、5.0x3.2、7.0x5.0

SiT9121

SiT9122

1 to 220 MHz
220 to 625 MHz
0.3 ps/mV 0.6 ps ±10, ±20, ±25, ±50 -40to+85 3.2x2.5、5.0x3.2、7.0x5.0

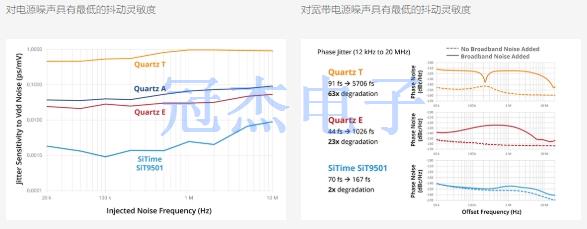

更好的電源噪聲抵抗力

20241224133641

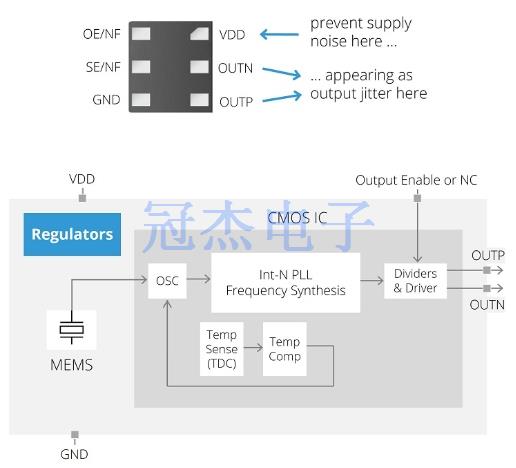

基于 SiTime 可編程晶體振蕩器，具有多個內部穩壓器
隨著系統采用更小的外形尺寸和密度越來越大，對電源噪聲的抗擾度變得越來越重要。電路板上有很多快速邊沿，會產生串擾和抖動。當電路板上的電源和其他設備在工作期間打開或關閉時，這種噪聲會被放大。

了解 clocks 的電源抗擾度很重要，尤其是在實際條件下。石英晶體振蕩器的規格通?；谑褂梅浅８蓛舻碾娫吹膶嶒炇覝y試。但是，實際系統的電源可能會有更嘈雜的電源。

噪聲可以通過放置在振蕩器電源輸入附近的無源濾波器和去耦電容器進行過濾。但一些噪音仍然存在。這會增加 output 時鐘晶體的抖動，對系統 timing margins 產生負面影響，并導致更高的錯誤率。

為了解決這些問題，SiTime 集成了多個片上穩壓器，以過濾電源噪聲并保護振蕩器。這提高了系統性能并減少了組件數量。

20241224111939
