最近一、二十年來,由于PCS、GSM、GPS、PDC、CDMA等諸多移動通信和基站的需求,石英晶體振蕩器中的石英晶體諧振器不再是單個元件。它已發展成為組件,而且?guī)缀跞恳约苫?、全集成化、全?shù)字化形式作成振蕩器展現出來,振蕩器的體積比過去單個諧振器的體積縮小了數倍乃至數十倍。

振蕩電路

  石英晶體振蕩器電路分為并聯晶體振蕩電路和串聯品體振蕩電路兩種。這里,常用的為并聯晶體振蕩電路。

晶體工、作在串聯諧振頻率⊙和并聯諧振頻率cp之間,即呈現感抗。而振蕩性能的優劣由晶振的品質、切割取向振子結構及振蕩電路共同決定。

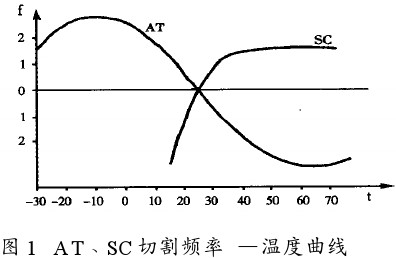

圖1畫出了AT切割和SC切割的頻率一溫度特性曲線?？梢钥闯?/span>,SC切割有高的靜態和動態ft穩定性、良好的老化率和相位噪聲,但缺點是頻率牽引靈敏度低,成本昂貴。常用的振蕩電路如圖2所示。

采用人們所熟悉的,最穩定的一種電容反饋三點式振蕩器或稱為克拉潑振蕩電路。與考必茲振蕩電路不同的是電感支路有個電容。此電容減弱了三極管與回路間的耦合,即減小了三極管對回路的影響,進一步提高了振蕩電路的頻率穩定性。圖3是其等效電路。電路的環路增益等于三極管跨導,諧振電路等效并聯電阻、反饋系數之積。反饋系數F算式如下

F值偏大時,環路增益大、易起振。但過大時振蕩穩定性差。

F值偏小時,振蕩穩定性好。但是,波形虛起振困難。一般而言,要經過折衷處理。根據我們的經驗,圖2電路中的三極管射極LC諧振回路調諧在0.78f0,使用電容與基射極所接電容比取1.2~2.4。標頻fo要求高的選大,低的選小。電路的振蕩幅度跟三極管發射極直流電流和諧振電路等效并聯電阻乘積成正比。要求振蕩波形良好,在犧牲振幅的情況下可由射極輸出。
