諧振頻率及反諧振頻率, fr and fa , 分別是當電導等于零(純電阻特性)的二個頻率. 在這個時候, fr 的阻抗為 1 / Rr 而fa 的阻抗為 1/ Ra.

串聯偕振頻率及并聯偕振頻率, fs and fp ,是分別由電導(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大時的頻率.

在評估共振時的等效線路時, 串聯諧振頻率及并聯諧振頻率, fr and fa ,是最重要的二個頻率參數. 對于串聯諧振頻率及并聯諧振頻率( fs and fp )二者的關系, 我們可以用下列公式來表達:

公式中的C1及 L1 分別是動態電容(motional capacitance)及動態電感(motional conductance); Co 是靜態電容(shunt capacitance).

在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.

(1)諧振頻率及反諧振頻率 ( fr , fa )

(resonance frequency and anti-resonance frequency)

(2)最大電導頻率及最小電導頻率 ( fm , fn )

(maximum admittance frequency minimum admittance frequency).

(3)串聯諧振頻率及并聯諧振頻率 ( fs , fp )

(series resonance frequency and parallel resonance frequency)

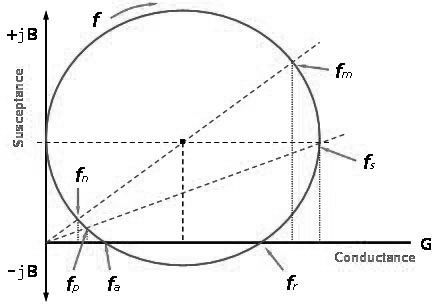

這三組頻率的導納(admittance)圖, 可以從圖中復數坐標清楚的看到
