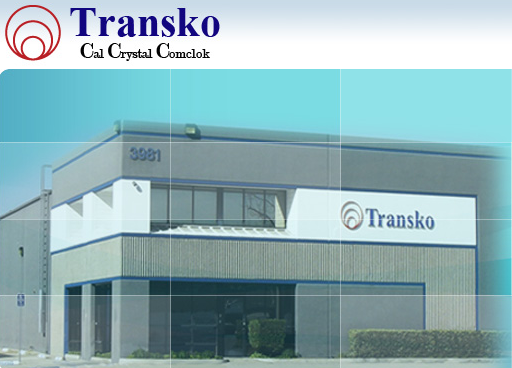

Tansko(特蘭斯科)是一家位于美國加利福尼亞州阿納海姆地區的晶振制造商,早期不斷開發拓展石英晶體,VCXO振蕩器,TCXO振蕩器, 收購SMD可編程振蕩器設備,高端SMD計數器擴大快速轉彎產品線,提高生產效率,加利福尼亞州成立了屬于自己制造工廠.不斷的向海外開拓自己的電子元器件產品.

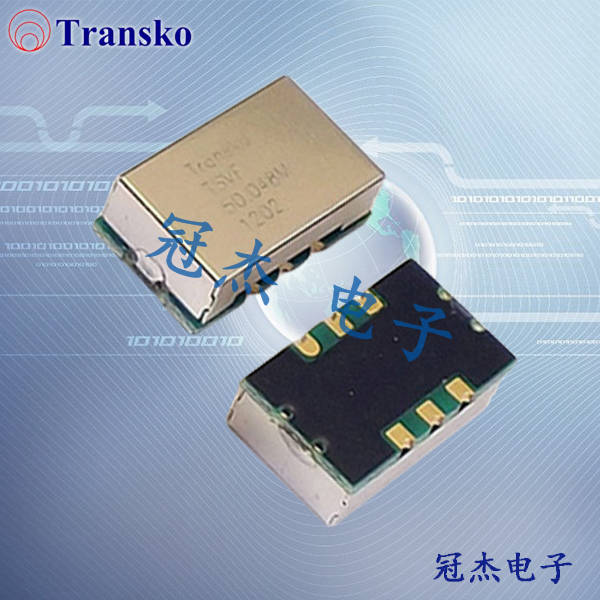

  Transko推出的TSVF系列,是一款高頻壓控晶振,頻率范圍高達800.000MHz.所述TSVF被設計成覆蓋大范圍的應用,包括4G無線,LTE,基站,以及其他高速電信基礎設施,并且在CMOS,LVPECL和LVDS輸出可用.基礎和第三泛音技術用于產生高達250MHz的低相位噪聲.為了提供精確的精度,TSVF的最小調諧誤差為±100ppm.控制電壓范圍為0.0V至3.3V,在-40℃~+85℃的工作溫度范圍內,最高溫度穩定性為±50ppm.

  基于FR4/PCB的6PAD/SMD/CMOS/LVDS/LVPECL/VCXO(14.3x8.7x5.5mm)特征:CMOS/LVDS/LVPECL高頻晶振范圍,低抖動/低電流,適合高溫?zé)o鉛回流特性.PLL:(3.3V)4.0 pS.相位噪聲:-154.4683/dBc@100MHz.

  TSVF系列VCXO晶振參數規格:

頻率范圍:0.001 800.000 MHz

頻率穩定性:±10±100 ppm

工作溫度范圍:-40 85°C

儲存溫度范圍:-55 105°C

供電電壓:±10％3.3 5.0 V

電源電流:

CMOS:10 100 mA

LVDS:15 65 mA

LVPECL:15 80 mA

OUTPUT:

加載:

CMOS:15pF

LVDS:100Ω輸出 - 互補輸出

LVPECL:50Ω至VDD - 2V

水平:

CMOS:(VOH)0.9 x VDD V.

CMOS:(VOL)0.1 x VDD V.

LVDS:( VOH)1.4 1.6 V

LVDS:(VOL) 0.9 1.1 V

LVPECL: (VOH) VDD - 1.025 V.

LVPECL: (VOL) VDD - 1.62 V.

對稱:

(占空比)

CMOS:40 60％

LVDS:40 60％

LVPECL:45 55％

上升和下降時間:

(TR/TF)

CMOS:10 nS

LVDS: 0.3 1.0 nS

LVPECL: 0.3 1.0 nS

啟動時間:mS

頻率偏差:±50±200 ppm

控制電壓:

3.3V 0.15 3.15 V.

5.0V 0 5 V.

線性:10％

輸入阻抗:100kΩ

老化:@ 25°C + 3°C±3.0 ppm @第1年

相位抖動:RMS:基礎0.5 1.0 pS

@ 12kHz~20MHz偏移
