石英晶體振蕩器振蕩電路

  NDK晶振集團以高超的技術水平和實施徹底的品質管理,正制造和銷售著高精度,高信賴的晶振,貼片晶振,石英晶體振蕩器,溫補晶振等產品.石英晶體諧振器是利用石英晶體的壓電效應的一種被動元器件.給石英晶體加上電壓的話.晶體(壓電體)會發生變形.從而振動產生接近其固有振動數的穩定且高精度的頻率.

  SPXO晶振是一種僅僅將石英晶振與發振電路集成化,不進行溫度補償,溫度控制的最簡單的溫度補償晶振,SPXO中小型的特別用于時鐘用途的產品會在鐘用晶體振蕩器（CMOS）頁面為您進行介紹。

  以下電路圖是使用晶體單元時推薦的振蕩電路的示例.在確定頻率范圍和泛音規格后,您可以根據IC電路或分立電路的選擇建立各種電路元件和條件晶體管.

IC電路常數或電路配置因不同的IC制造商而異,這些因素可能會對晶振單元的振蕩產生微妙的影響.

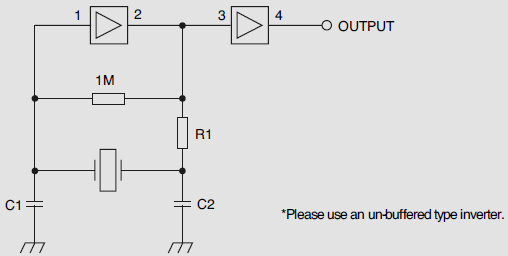

1。頻率范圍: 12至20兆赫泛音階:基頻負載電容C1 = 20pf

鎖相環的石英晶體振蕩器電路

2。頻率范圍: 3至25兆赫泛音階:基頻

74HCUO4AP

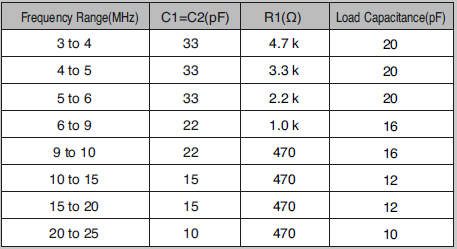

3 .頻率范圍: 3至25兆赫泛音階:基頻

7SU04F  7SU04F

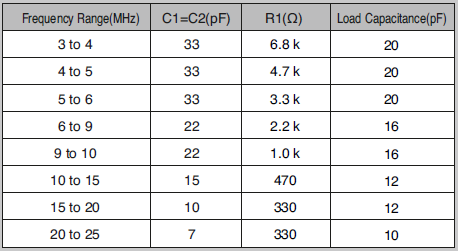

4。頻率范圍: 25至50兆赫泛音階:基頻

7SHU04  7SHU04

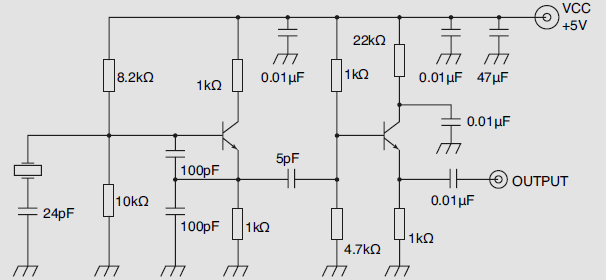

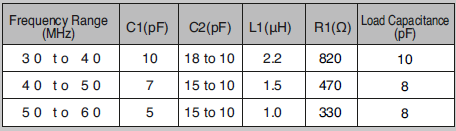

5 .頻率范圍: 30至60兆赫泛音階:第三泛音

7SHU04 7SHU04

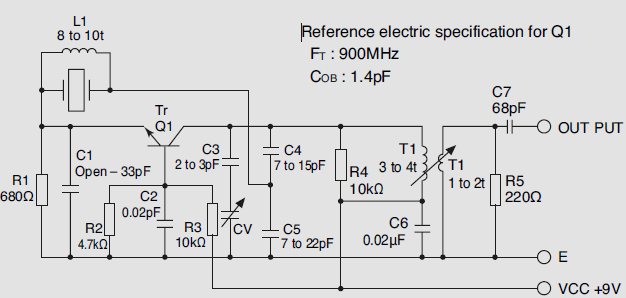

6 .頻率范圍:最大16至80兆赫泛音階:第三,第五泛音負載電容C1 :串聯諧振

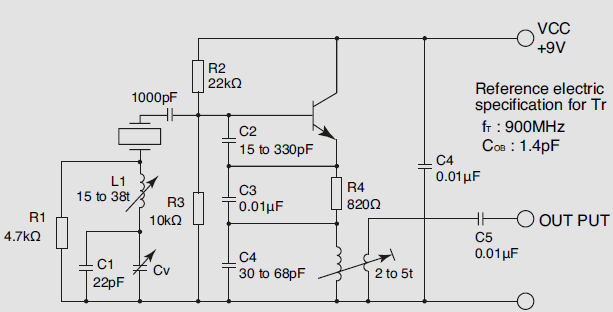

7。頻率范圍:最大80至140 MHz泛音階:第三,第五泛音負載電容C1 :串聯諧振

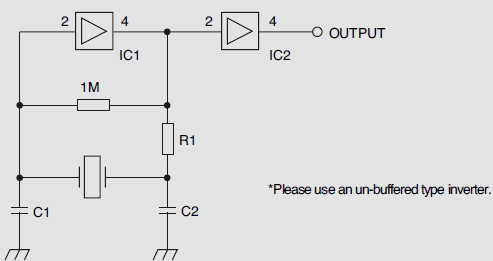

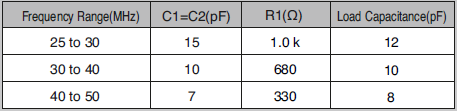

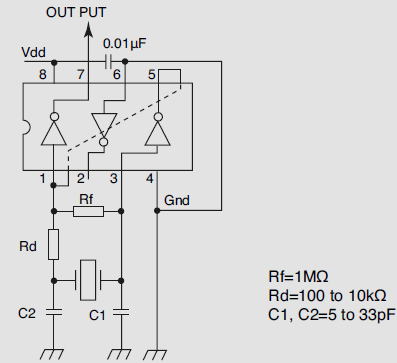

8。非緩沖IC振蕩電路連接的例子

  為了防止輸入和輸出之間的耦合:將輸入引腳3放置在離輸出引腳7一定距離的位置.停用中心的逆變器

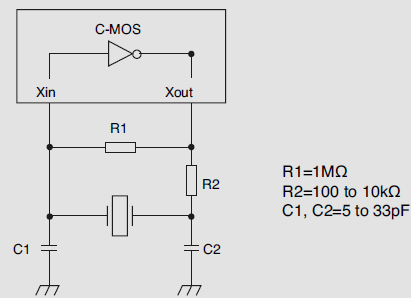

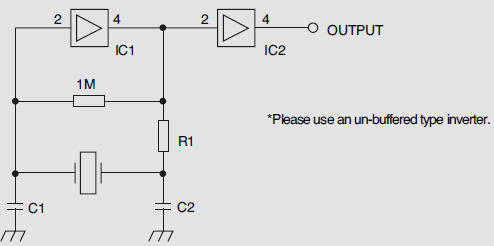

9。集成電路內部振蕩電路連接示例

要實現正確的操作:

  當IC已經嵌入電阻R1時,其安裝是不必要的.電阻R2對于防止異常是必要的振蕩.使用此貼片晶振電路作為基本模式.檢查后,在輸出側安裝電阻R2集成電路終端功能.

安裝注意事項:

  1。使用連接零件的線路(包括接地線)的最短距離,以防止包含不必要的雜散電容.

  2。不要讓壓控晶體振蕩器振蕩電路的任何部分越過同一電路板上任何其他電路的信號線.
